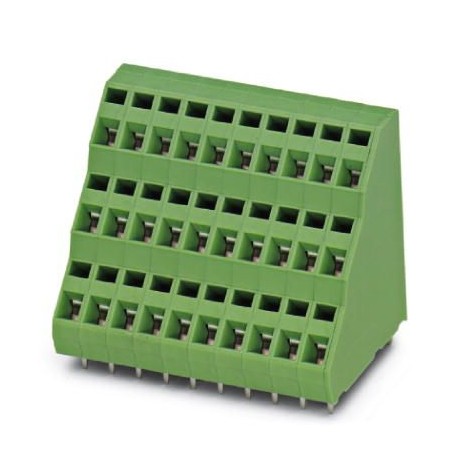

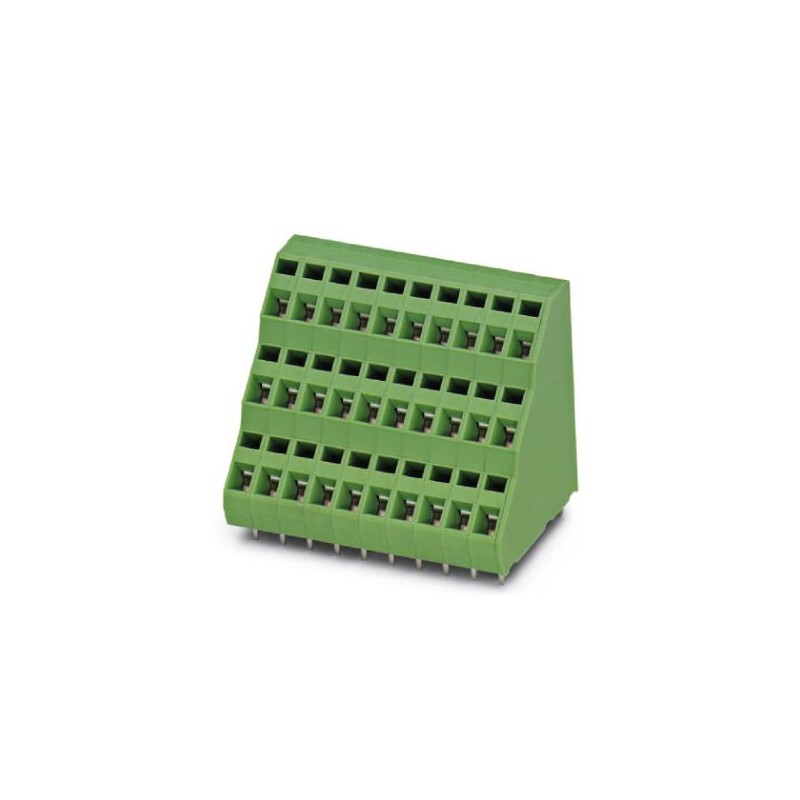

ZFK3DSA 1,5-5,08-14 BD1-14/A/B 1738157 PHOENIX CONTACT Bornier PCB
ZFK3DSA 1,5-5,08-14 BD1-14/A/B
1738157
PHOENIX_CONTACT
10
Bornier PCB
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent trente huit mille cents cinquante sept |
|---|---|
| Unité d'emballage | 10 pc |
| Quantité d'ordre Minimum | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4046356283274 |
| Poids par Pièce (hors emballage) | 63.980 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'élément de
| Brève description de l'article | Bornier PCB |
|---|---|
| Une gamme d'articles | ZFK3DS(A) 1,5 |
| Hauteur | 5.08 mm |
| Nombre de postes | Quatorze |
| Méthode de connexion | Ressort-cage de connexion |
| Type de montage | Vague de soudure |
| La disposition des broches de | Linéaire épinglage |
| Nombre de niveaux | Trois |
Paramètres électriques
| Courant nominal | 12 Un |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Nominale tension de choc (III/2) | 4 kV |
Capacité de connexion
| Chef de section transversale solide | De 0,2 mm2 à 2,5 mm2 |
|---|---|
| Chef de section flexible | De 0,2 mm2 à 1,5 mm2 |
| Chef de section AWG / kcmil | 24 ... 14 |
| Chef de section transversale souple, avec embout sans manchon en plastique | 0,25 mm2 ... 1,5 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | 0,25 mm2 ... 1,5 mm2 |
| Dénudage des conducteurs | 7,5 mm |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | par immersion à chaud en fer-blanc |
| Surface métallique de point terminal (couche supérieure) | L'étain (10 - 16 µm Sn) |
| Surface du métal à souder surface (couche supérieure) | L'étain (10 - 16 µm Sn) |
Fiche de données de logements
| Matériau isolant | PA |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
| Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
| La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dimensions du dessin | |
|---|---|
| Longueur [ l ] | 32.2 mm |
| Hauteur | 5.08 mm |
| Hauteur (sans soudure de pin) | 37 mm |
| Soudez les broches [P] | 3.4 mm |
| Pin dimensions | 0,7 x 1 mm |
| Dimension d'un | 66.04 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Dix |
| Dénomination unités d'emballage | Les pc. |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Tests électriques
| Courant nominal | 12 Un |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Nominale tension de choc (III/2) | 4 kV |
Air dégagements d'air et de fuite
| Matériau isolant groupe | J' |
|---|---|
| Tension | 250 V |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension d'isolement assignée (III/2) | 400 V |
| Tension d'isolement assignée (II/2) | 630 V |
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
Les normes et les Règlements
| Connexion en acc. avec la norme | FR-VDE |
|---|---|
| CSA | |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents neufeCl@ss 4.1Vingt sept million cents quarante et une mille cents neufeCl@ss 5.0Vingt sept million cents quarante et une mille cents quatre vingt dixeCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
UNSPSC 6.01Trente million deux cent onze mille huit cent unUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 11Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent trente deux
