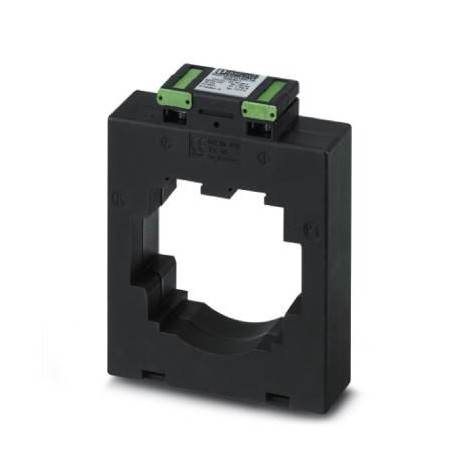

PHOENIX_CONTACT PACT MCR-V2-8020-105-2000-5A-1 2276382 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

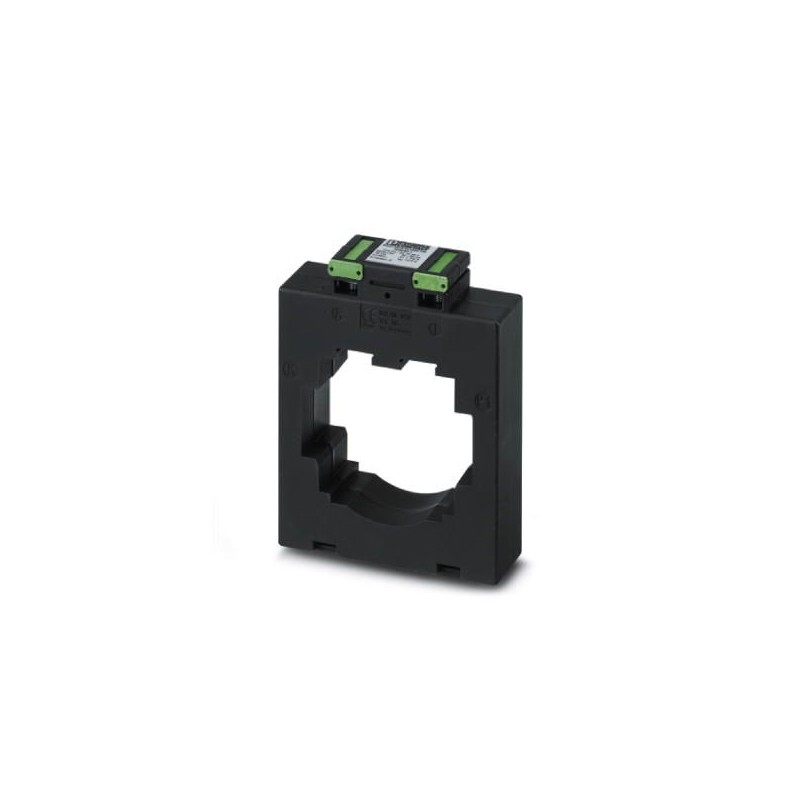

PACT MCR-V2-8020-105-2000-5A-1 2276382 PHOENIX CONTACT Transformateur d'intensité

Référence: PACT MCR-V2-8020-105-2000-5A-1

Code: 2276382

Fabricant: PHOENIX_CONTACT

Description:

Transformateur d'intensité

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande 2276382
Unité de conditionnement 1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 229 (C-5-2017)
GTIN4046356566254
Poids par pièce (hors emballage)0,486 KGM
Numéro du tarif douanier85043129
Pays d'origineDE (Allemagne)

Cotes

Conducteur rond primaire (diamètre)70 mm
Renseignements sur les mesures2
Conducteur rond primaire (largeur)80 mm
Conducteur rond primaire (hauteur)10 mm
Conducteur rond primaire (largeur)60 mm
Conducteur rond primaire (hauteur)60 mm
Largeur30 mm
Hauteur132 mm
Profondeur105 mm
Largeur en cas de montage alternatif105 mm
Hauteur en cas de montage alternatif132 mm
Profondeur en cas de montage alternatif30 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 40 °C
Température ambiante (stockage/transport)-25 °C ... 40 °C

Données d'entrée

Nombre d'entrées1
Courant instantané thermique de référenceIth = 60 * In
Courant permanent thermique de référenceId = 1,2 * In
Courant de choc assignéIdyn = 2,5 * Ith
Fréquence assignée : Convertisseur standard50 Hz ... 60 Hz
Facteur de limitation de surintensitéFS 5
Puissance de référence10 VA
Courant primaire de référence Ipn0 A ... 2000 A
Courant secondaire de référence Isn5 A AC

Données de sortie

Type de raccordementRaccordement vissé

Généralités

Type de convertisseurConvertisseur enfichable
Classe de précision1
Classe1
Etalonnablenon
Tension d'isolement assignée1 kV
Tension d'essai entrée/sortie3 kV (50 Hz, 1 min)
Normes/PrescriptionsCEI 60044-1
Colorisnoir
Matériau du boîtierPA 6.6
ConformitéConformité CE

Normes et spécifications

Normes/PrescriptionsCEI 60044-1
ConformitéConformité CE

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
