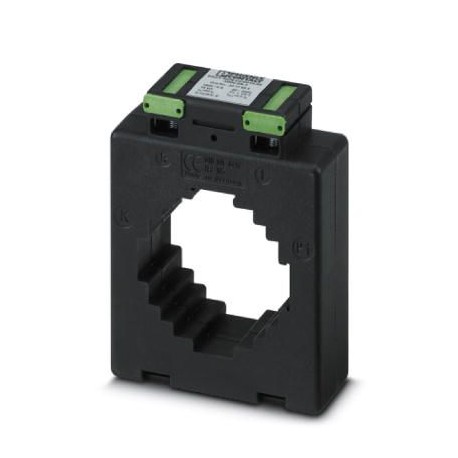

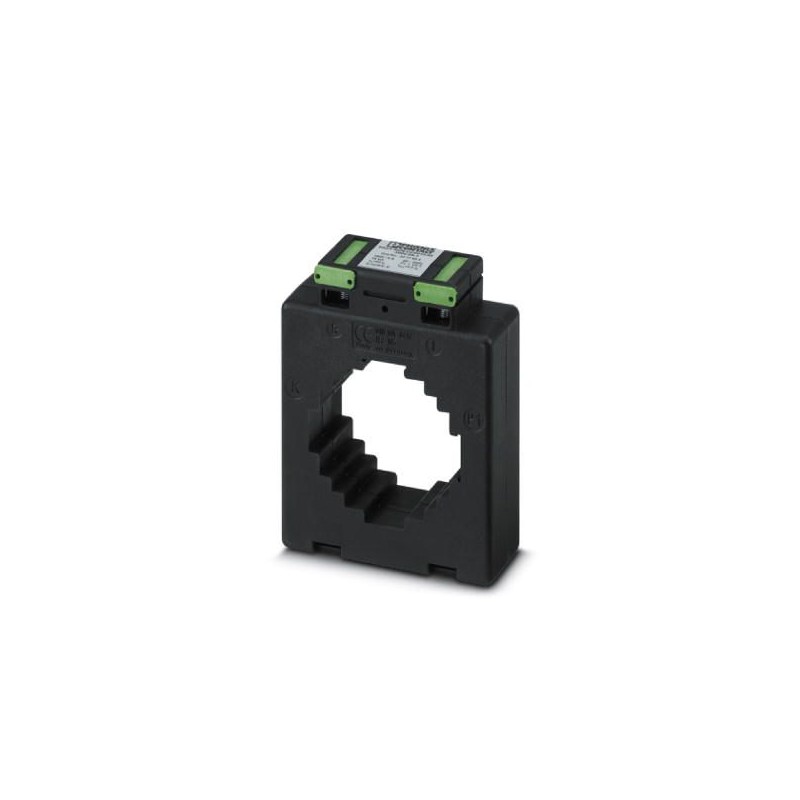

PACT MCR-V2-6015- 85-1000-5A-1 2277954 PHOENIX CONTACT Transformateur d'intensité
PACT MCR-V2-6015- 85-1000-5A-1
2277954
PHOENIX_CONTACT
Transformateur d'intensité
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2277954 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 227 (C-5-2017) |
| GTIN | 4046356502528 |
| Poids par pièce (hors emballage) | 0,250 KGM |
| Numéro du tarif douanier | 85043129 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Conducteur rond primaire (diamètre) | 52 mm |
|---|---|
| Conducteur rond primaire (largeur) | 60 mm |
| Conducteur rond primaire (hauteur) | 15 mm |
| Renseignements sur les mesures | 2 |
| Conducteur rond primaire (largeur) | 50 mm |
| Conducteur rond primaire (hauteur) | 10 mm |
| Largeur | 30 mm |
| Hauteur | 108 mm |
| Profondeur | 85 mm |
| Largeur en cas de montage alternatif | 85 mm |
| Hauteur en cas de montage alternatif | 108 mm |
| Profondeur en cas de montage alternatif | 30 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 40 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 40 °C |
| Hauteur max. | ≤ 1000 m |
Données d'entrée
| Nombre d'entrées | 1 |
|---|---|
| Courant instantané thermique de référence | Ith= 60 * In |
| Courant permanent thermique de référence | Id= 1,2 * In |
| Courant de choc assigné | Idyn= 2,5 * Ith |
| Fréquence assignée : Convertisseur standard | 50 Hz ... 60 Hz |
| Fréquence assignée : Convertisseurs étalonnés | 50 Hz |
| Facteur de limitation de surintensité | FS 5 |
| Puissance de référence | 15 VA |
| Courant primaire de référence Ipn | 0 A ... 1000 A |
| Courant secondaire de référence Isn | 5 A AC |
Généralités
| Type de convertisseur | Convertisseur enfichable |
|---|---|
| Classe de précision | 1 |
| Etalonnable | non |
| Tension d'isolement assignée | 1 kV (Phase/Conducteur neutre) |
| Normes/Prescriptions | EN 50178 |
| EN 61869 | |
| Coloris | noir |
| Matériau du boîtier | PA 6.6 |
| UL, USA/Canada | XODW8.E323953 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210902eCl@ss 4.127210902eCl@ss 5.027210902eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210902eCl@ss 8.027210902eCl@ss 9.027210902
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2277954-PACT MCR-V2-6015- 85-1000-5A-1 | 102 Kbytes |
|
