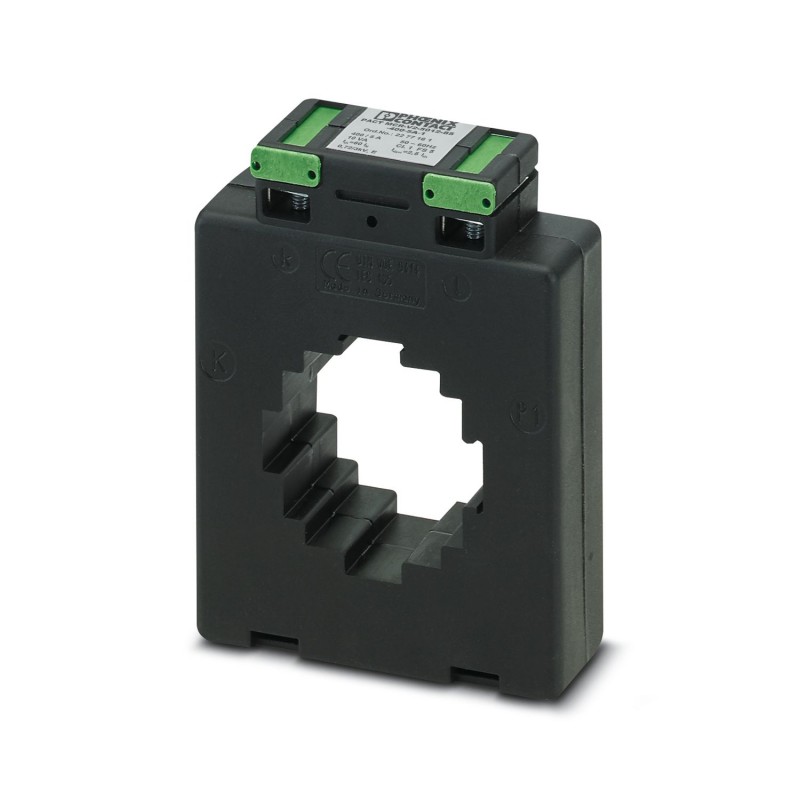

PACT MCR-V2-5012- 85- 400-5A-1 2277161 PHOENIX CONTACT Transformateur d'intensité
PACT MCR-V2-5012- 85- 400-5A-1
2277161
PHOENIX_CONTACT
Transformateur d'intensité
Transformateur à travers la barre, courant primaire 400 A AC ; courant secondaire 5 A AC ; classe de précision 1 ; Puissance de dimensionnement 10 VA
Transformateur de courant enfichable, courant primaire 400 A AC, courant secondaire 5 A AC ; classe de précision 1 ; puissance assignée 10 VA
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Current transformer |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Tension d'isolement assignée | 1 kV (Phase/Conducteur neutre) |
| Généralités | |
| Etalonnable | non |
| Type de convertisseur | Transformateur de courant enfichable |
| Transformateur de courant | |
| Puissance assignée | 10 VA |
| Courant instantané thermique de référence | Ith= 60 * In |
| Courant permanent thermique de référence | Id= 1,2 * In |
| Courant de choc assigné | Idyn= 2,5 * Ith |
| Fréquence assignée fn | 50 Hz |
| 60 Hz | |
| Courant primaire de référence Ipn | 0 A AC ... 400 A AC |
| Etalonnable | non |
| Type de convertisseur | Transformateur de courant enfichable |
| Signal | |
| Dénomination | Sortie de courant |
| Courant secondaire de référence Isn | 5 A AC |
| Facteur de limitation de surintensité | FS 5 |
| Classe de précision | 1 |
| Type de raccordement | Raccordement vissé |
| Section de conducteur souple | 2x 2,5 mm² ... 4 mm² (Bornes secondaires) |
| Dimensions de l'article | |
| Largeur | 30 mm |
| Hauteur | 108 mm |
| Profondeur | 85 mm |
| Dimensions de l'article pour un montage alternatif | |
| Largeur | 85 mm |
| Hauteur | 108 mm |
| Profondeur | 30 mm |
| Rail en cuivre | |
| Largeur | 50 mm |
| Hauteur | 12 mm |
| Rail en cuivre 2 | |
| Largeur | 40 mm |
| Hauteur | 10 mm |
| Conducteur circulaire | |
| Diamètre | 42 mm |
| Couleur | noir (RAL 9005) |
| Matériau du boîtier | PA 6.6 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 40 °C |
| Température ambiante (stockage/transport) | -25 °C ... 40 °C |
| Altitude | ≤ 1000 m |
| Humidité de l'air admissible (fonctionnement) | Utilisation uniquement en intérieur, hors condensation |
| Classe d'isolant | E |
| UL, USA / Canada | |
| Repérage | XODW8.E323953 |
| Normes/Prescriptions | EN 61869 |
| Type de montage | Montage sur rail DIN |
