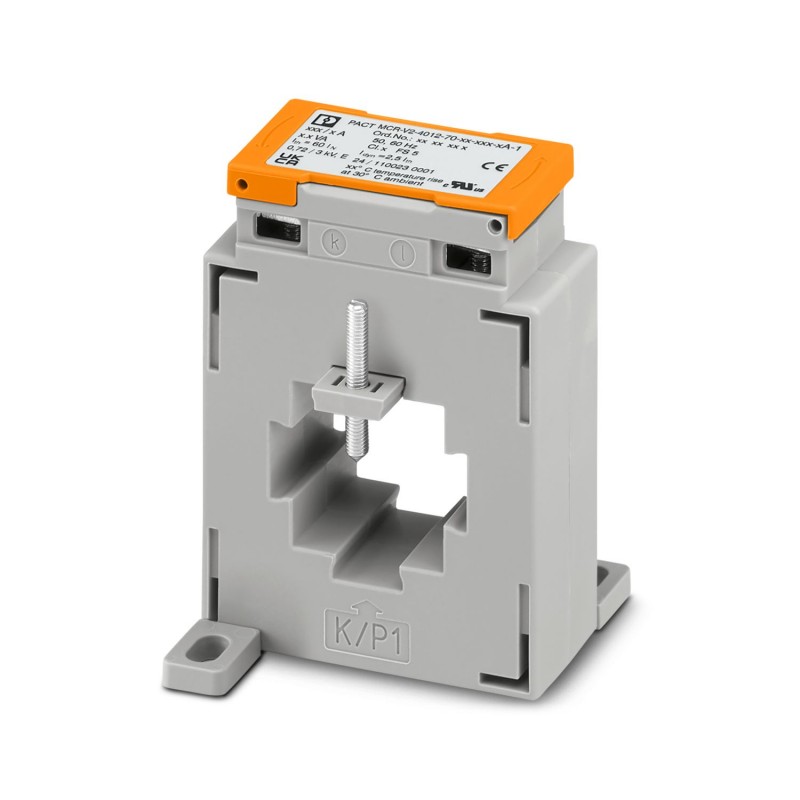

PHOENIX_CONTACT PACT MCR-V2-4012-70-800-5A-1 2277145 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PACT MCR-V2-4012- 70- 800-5A-1 2277145 PHOENIX CONTACT Transformateur d'intensité

Référence: PACT MCR-V2-4012-70-800-5A-1

Code: 2277145

Fabricant: PHOENIX_CONTACT

Description:

Transformateur d'intensité
Transformateur à travers courant de barre, courant primaire 800 A AC ; courant secondaire 5 A AC ; classe de précision 1 ; Puissance de dimensionnement 10 VA
Transformateur de courant enfichable, courant primaire 800 A AC, courant secondaire 5 A AC ; classe de précision 1 ; puissance assignée 10 VA

Catégories:

  • Appareillage industriel basse tension > Transformateur
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 37,26 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCurrent transformer
État de la gestion des données
Révision de l'article07

Propriétés électriques
Tension d'isolement assignée1 kV (Phase/Conducteur neutre)
Généralités
Etalonnablenon
Type de convertisseurTransformateur de courant enfichable

Données d'entrée
Transformateur de courant
Puissance assignée10 VA
Courant instantané thermique de référenceIth= 60 * In
Courant permanent thermique de référenceId= 1,2 * In
Courant de choc assignéIdyn= 2,5 * Ith
Fréquence assignée fn50 Hz
60 Hz
Courant primaire de référence Ipn0 A AC ... 800 A AC
Etalonnablenon
Type de convertisseurTransformateur de courant enfichable

Données de sortie
Signal
DénominationSortie de courant
Courant secondaire de référence Isn5 A AC
Facteur de limitation de surintensitéFS 5
Classe de précision1

Caractéristiques de raccordement
Type de raccordementRaccordement vissé
Section de conducteur souple2x 10 mm² (Bornes secondaires)
Couple de serrage2 Nm

Dimensions
Dimensions de l'article
Largeur31 mm
Hauteur92 mm
Profondeur70 mm
Dimensions de l'article pour un montage alternatif
Largeur70 mm
Hauteur92 mm
Profondeur31 mm
Rail en cuivre
Largeur40 mm
Hauteur12 mm
Rail en cuivre 2
Largeur30 mm
Hauteur10 mm
Conducteur circulaire
Diamètre33 mm

Indications sur les matériaux
Couleurgris (RAL 7042)
Matériau du boîtierPA 6.6

Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-25 °C ... 40 °C
Température ambiante (stockage/transport)-25 °C ... 40 °C
Altitude≤ 1000 m
Humidité de l'air admissible (fonctionnement)Utilisation uniquement en intérieur, hors condensation
Classe d'isolantH

Homologations
CE
CertificatConformité CE
UKCA
CertificatConformité UKCA
UL, USA / Canada
RepérageXODW8.E323953

Normes et spécifications
Normes/PrescriptionsEN 61869

Montage
Type de montageMontage sur rail DIN
Montage mural

ETIM for 2277145 Appareillage industriel basse tension (EC002048)

Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueTransformateur de courant pour traversée
Nom de la caractéristiqueCourant assigné primaire In (EF007405)
Valeur de la caractéristique800 A
Nom de la caractéristiqueCourant assigné secondaire (EF007471)
Valeur de la caractéristique5 A
Nom de la caractéristiquePuissance apparente nominale secondaire (EF007470)
Valeur de la caractéristique10 VA
Nom de la caractéristiqueClasse de précision (EF008842)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFacteur de limite de surintensité (EF007511)
Valeur de la caractéristiqueFS 5
Nom de la caractéristiqueÉtalonné (EF008836)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec protection contre les contacts accidentels (EF008186)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHauteur de l'ouverture (EF012757)
Valeur de la caractéristique12 mm
Nom de la caractéristiqueLargeur de l'ouverture (EF012758)
Valeur de la caractéristique40 mm
Nom de la caractéristiqueDiamètre d'ouverture (EF005153)
Valeur de la caractéristique33 mm
Nom de la caractéristiqueFixation par encliquetage (EF007462)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec rail en cuivre (EF007380)
Valeur de la caractéristiqueNon
