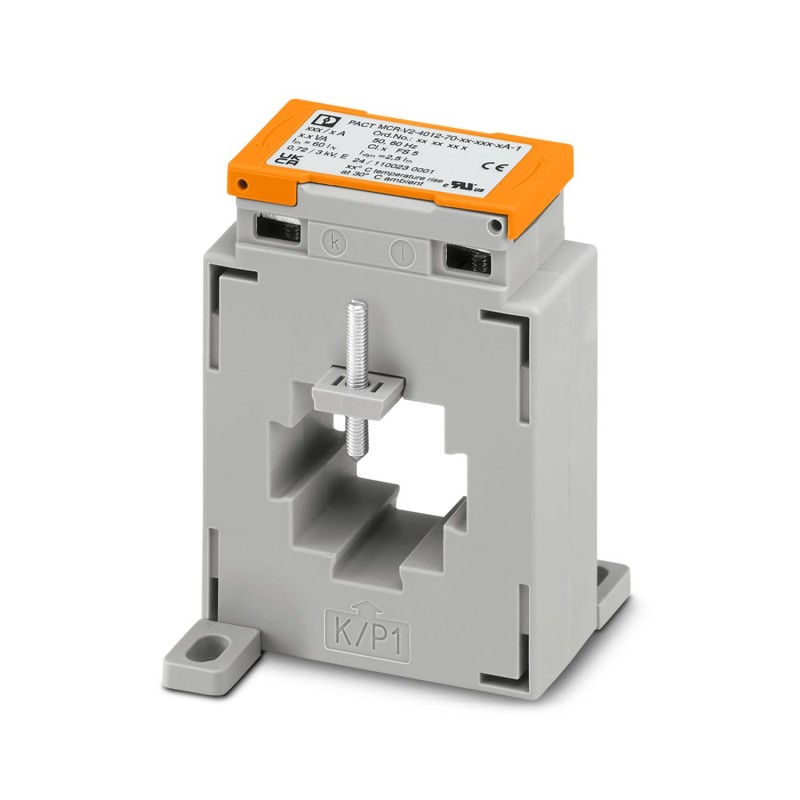

PACT MCR-V2-4012- 70- 400-5A-1 2277129 PHOENIX CONTACT Transformateur d'intensité
PACT MCR-V2-4012-70-400-5A-1
2277129
PHOENIX_CONTACT
Transformateur d'intensité
Transformateur à travers la barre, courant primaire 400 A AC ; courant secondaire 5 A AC ; classe de précision 1 ; Puissance de dimensionnement 7,5 VA
Transformateur de courant enfichable, courant primaire 400 A AC, courant secondaire 5 A AC ; classe de précision 1 ; puissance assignée 7,5 VA
Appareillage industriel basse tension > Transformateur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Current transformer |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Tension d'isolement assignée | 1 kV (Phase/Conducteur neutre) |
| Généralités | |
| Etalonnable | non |
| Type de convertisseur | Transformateur de courant enfichable |
| Transformateur de courant | |
| Puissance assignée | 7,5 VA |
| Courant instantané thermique de référence | Ith= 60 * In |
| Courant permanent thermique de référence | Id= 1,2 * In |
| Courant de choc assigné | Idyn= 2,5 * Ith |
| Fréquence assignée fn | 50 Hz |
| 60 Hz | |
| Courant primaire de référence Ipn | 0 A AC ... 400 A AC |
| Etalonnable | non |
| Type de convertisseur | Transformateur de courant enfichable |
| Signal | |
| Dénomination | Sortie de courant |
| Courant secondaire de référence Isn | 5 A AC |
| Facteur de limitation de surintensité | FS 5 |
| Classe de précision | 1 |
| Type de raccordement | Raccordement vissé |
| Section de conducteur souple | 2x 10 mm² (Bornes secondaires) |
| Couple de serrage | 2 Nm |
| Dimensions de l'article | |
| Largeur | 31 mm |
| Hauteur | 92 mm |
| Profondeur | 70 mm |
| Dimensions de l'article pour un montage alternatif | |
| Largeur | 70 mm |
| Hauteur | 92 mm |
| Profondeur | 31 mm |
| Rail en cuivre | |
| Largeur | 40 mm |
| Hauteur | 12 mm |
| Rail en cuivre 2 | |
| Largeur | 30 mm |
| Hauteur | 10 mm |
| Conducteur circulaire | |
| Diamètre | 33 mm |
| Couleur | gris (RAL 7042) |
| Matériau du boîtier | PA 6.6 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 40 °C |
| Température ambiante (stockage/transport) | -25 °C ... 40 °C |
| Altitude | ≤ 1000 m |
| Humidité de l'air admissible (fonctionnement) | Utilisation uniquement en intérieur, hors condensation |
| Classe d'isolant | H |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| UL, USA / Canada | |
| Repérage | XODW8.E323953 |
| Normes/Prescriptions | EN 61869 |
| Type de montage | Montage sur rail DIN |
| Montage mural |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Transformateur de courant pour traversée |
| Courant assigné primaire In (EF007405) | 400 A |
| Courant assigné secondaire (EF007471) | 5 A |
| Puissance apparente nominale secondaire (EF007470) | 7.5 VA |
| Classe de précision (EF008842) | Autre |
| Facteur de limite de surintensité (EF007511) | FS 5 |
| Étalonné (EF008836) | Non |
| Avec protection contre les contacts accidentels (EF008186) | Non |
| Hauteur de l'ouverture (EF012757) | 12 mm |
| Largeur de l'ouverture (EF012758) | 40 mm |
| Diamètre d'ouverture (EF005153) | 33 mm |
| Fixation par encliquetage (EF007462) | Non |
| Avec rail en cuivre (EF007380) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2277129-PACT MCR-V2-4012- 70- 400-5A-1 | 101 Kbytes |
|
