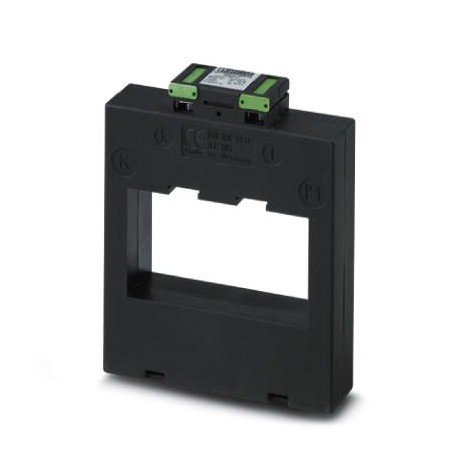

PHOENIX_CONTACT PACT MCR-V2-10036-129-3000-5A 2276405 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

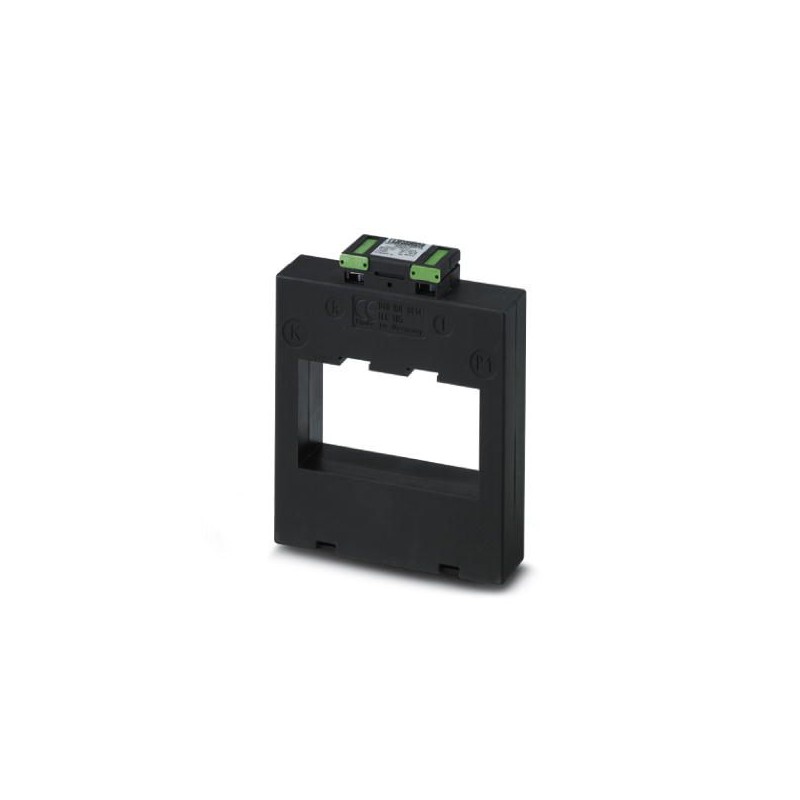

PACT MCR-V2-10036-129-3000-5A 2276405 PHOENIX CONTACT Transformateur d'intensité

Référence: PACT MCR-V2-10036-129-3000-5A

Code: 2276405

Fabricant: PHOENIX_CONTACT

Description:

Transformateur d'intensité

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande 2276405
Unité de conditionnement 1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 230 (C-5-2017)
GTIN4046356566674
Poids par pièce (hors emballage)0,614 KGM
Numéro du tarif douanier85043129
Pays d'origineDE (Allemagne)

Cotes

Renseignements sur les mesures3
Conducteur rond primaire (largeur)100 mm
Conducteur rond primaire (hauteur)12 mm
Largeur30 mm
Hauteur156 mm
Profondeur129 mm
Largeur en cas de montage alternatif129 mm
Hauteur en cas de montage alternatif156 mm
Profondeur en cas de montage alternatif30 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 40 °C
Température ambiante (stockage/transport)-25 °C ... 40 °C

Données d'entrée

Nombre d'entrées1
Courant instantané thermique de référenceIth = 60 * In
Courant permanent thermique de référenceId = 1,2 * In
Courant de choc assignéIdyn = 2,5 * Ith
Fréquence assignée : Convertisseur standard50 Hz ... 60 Hz
Fréquence assignée : Convertisseurs étalonnés50 Hz
Facteur de limitation de surintensitéFS 5
Puissance de référence15 VA
Courant primaire de référence Ipn0 A ... 3000 A
Courant secondaire de référence Isn5 A AC

Données de sortie

Type de raccordementRaccordement vissé

Généralités

Type de convertisseurConvertisseur enfichable
Classe de précision0,2 (Selon le type)
0,5 (Selon le type)
1 (Selon le type)
0,2S (Selon le type)
0,5S (Selon le type)
Etalonnablenon
Tension d'isolement assignée1 kV (Phase/Conducteur neutre)
Normes/PrescriptionsEN 50178
EN 61869
Colorisnoir
Matériau du boîtierPA 6.6
ConformitéConformité CE

Normes et spécifications

Normes/PrescriptionsEN 50178
EN 61869
ConformitéConformité CE

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
