PHOENIX_CONTACTInterfaceVIP/MSTB/D50M/BASE/16CH/CX/EX 2908788 PHOENIX CONTACT Module de Base

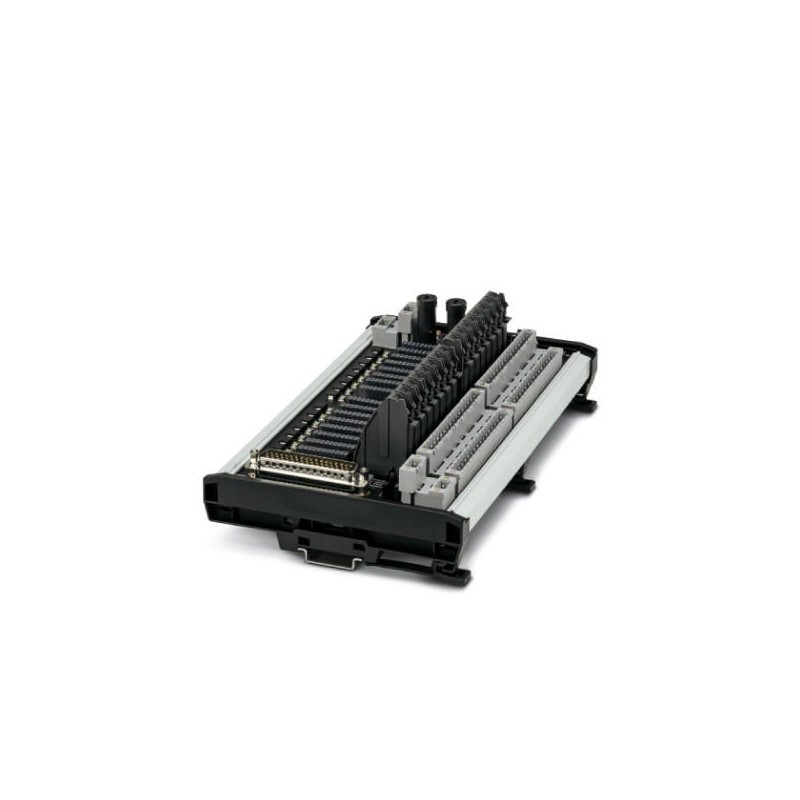

PHOENIX_CONTACT VIP/MSTB/D50M/BASE/16CH/CX/EX 2908788 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

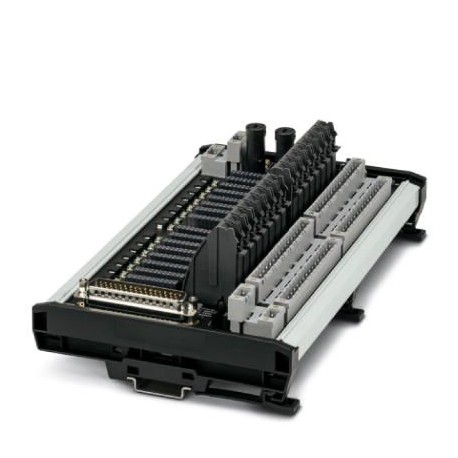

VIP/MSTB/D50M/BASE/16CH/CX/EX 2908788 PHOENIX CONTACT Module de Base

Référence: VIP/MSTB/D50M/BASE/16CH/CX/EX

Code: 2908788

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Module de Base
Élément de base d’E/S VIP de marshalling avec 16 canaux pour une utilisation universelle. Les terminaux de terrain et l’alimentation enfichable sont disponibles en tant qu’accessoires. Au choix avec technologie de connexion à vis ou à enfichage. Compatible avec la série Tricon CX DCS (D-SUB 50).

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 874,10 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

OrderkeyDeux million neuf cent huit mille sept cent quatre vingt huit
Unité d'emballage1 pc
NoteFabriqués à la Commande (non-remboursable)
GTIN4055626477992
Poids par Pièce (hors emballage)761.300 g
Tarif des douanes numéroQuatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix
Pays d'origineNOUS (États-unis)

Dimensions

Largeur250 mm
Hauteur142.3 mm
Profondeur78 mm

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 70 °C

Général

Max. tension de service Umax30 V CC (bornes)
Max. tension de fonctionnement30 V CC (bornes)
230 V AC (bornes)
30 V CC (bornes A et B)
30 V DC (D-SUB 50 connecteur)
Max. perm. (par branche)3 A (champ de signal)
0,5 A (contrôle des contacts)
Max. intensité admissible3 A (bornes A et B)
Max. total admissible de courant10 A (par module)
Affichage de l'état dePas de
Position de montageComme souhaité sur rail DIN de 35 mm en acc. avec EN 60715
Degré de protectionIP20

Les données de connexion pour la connexion 1

Nom de la connexionAu niveau du champ
Connexion en acc. avec la normeLA NORME CEI / EN
Méthode de connexionenfichable
Nombre de connexionsQuatre
Nombre de postesSeize

Les données de connexion pour le raccordement de 2

Nom de la connexionContrôleur de niveau
Méthode de connexionD-SUB pin strip
Nombre de connexionsUn
Nombre de postesCinquante

Manette

ContrôleurTricon CX

Les normes et les Règlements

Normes/règlementsIEC 60664
DIN EN 50178
Degré de pollutionDeux
Catégorie de surtensionII, III
La conformitéLA NORME ANSI/ISA 60079-0; 60079-11; 60079-15
ANSI/IEC 60529
FM 3600; 3611; 3810
ATEXSira 18ATEX 4041X
Ex II 3G; Ex nA IIC T4 Gc; Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC
Ex II 3G (3)D Ex nA [ic IIIC Dc] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC
Sira 18ATEX 2040X
Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC, Ex II 3G (1)D
Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia Da] IIIC
IECExIECEx SIR 18.0007 X
Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC, [Ex ic Dc] IIIC; Ex nA [ia Ga] IIC T4 Gc
Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC, [Ex ia Da] IIIC
CSA, états-unis/CanadaNon Incendiaire: Classe I, Div. 2, Groupes ABCD T4
Connexion à la Classe I, II, III, Div. 2, Groupes ABCDEFG
Classe I, Zone 2, (A)Ex nA IIC T4 Gc, Classe I, Zone 2
Classe I, Zone 2, avec raccordement à la Classe I, Zone 2, (A)Ex nA [ic] IIC T4 Gc
Classe I, Zone 2, avec raccordement à la Classe I, Zone 0, (Un)Ex nA [ia Ga] IIC T4 Gc
Classe I, Zone 2, avec raccordement de la Zone 22, (Une)Ex nA [ic IIIC Dc] IIC T4 Gc
Classe I, Zone 2, avec raccordement à la Zone 20, (Une)Ex nA [ia IIIC Da] IIC T4 Gc

Les Classifications

ETIM for 2908788 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté commande (EF008549)
Valeur de la caractéristiqueD-Sub
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique16
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique3 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique78 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique250 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique142.3 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
