PHOENIX_CONTACTInterfaceDFLK-D62 SUBH/S 2300863 PHOENIX CONTACT Module interface

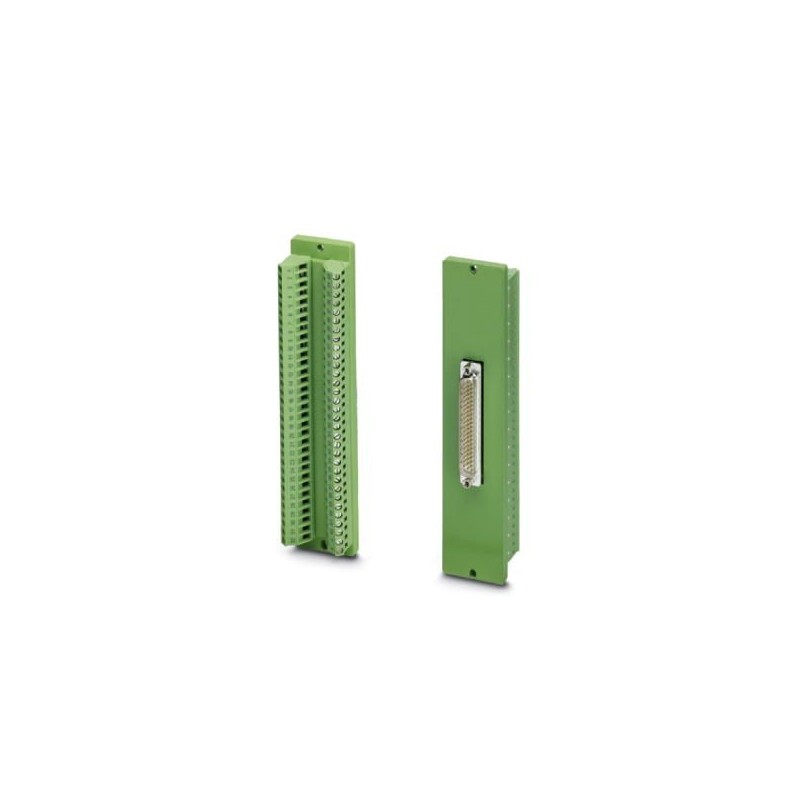

PHOENIX_CONTACT DFLK-D62 SUBH/S 2300863 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

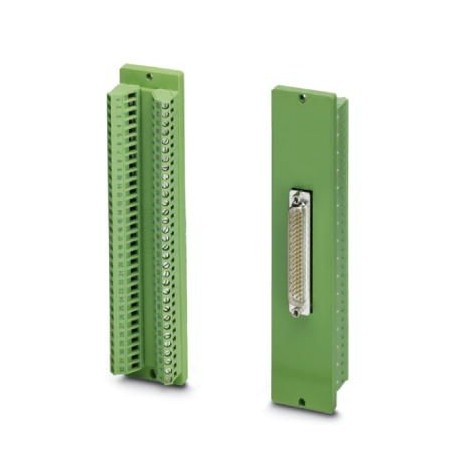

DFLK-D62 SUBH/S 2300863 PHOENIX CONTACT Module interface

Référence: DFLK-D62 SUBH/S

Code: 2300863

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Module interface
Module d’exécution VARIOFACE, pour le couplage direct de câbles de signalisation individuels jusqu’à 2,5 mm², avec bande de prise subminiature D et raccord à vis, nombre de pôles 62

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 129,20 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2300863
Unité de conditionnement10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 311 (IF-2011)
GTIN4017918903213
Poids par pièce (hors emballage)0,189 KGM
Numéro du tarif douanier85369010
Pays d'origineDE (Allemagne)

Cotes

Largeur40,4 mm
Hauteur180 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Généralités

Tension de service max. admissible25 V AC
50 V DC
Courant max. admissible (par branche)0,5 A
Nombre de pôles62
Affichage d'étatNon
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables

Caractéristiques de raccordement 1

Dénomination connexionNiveau terrain
Connexion selon la normeCEI / EN
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement 2

Dénomination connexionNiveau des automates
Type de raccordementConnecteur mâle D-SUB
Nombre de connexions1
Nombre de pôles62

Commande prise en charge

CommandeTeleperm XP

Normes et spécifications

DénominationDistances dans l'air et lignes de fuite
Normes/PrescriptionsDIN EN 50178
Tension de choc assignéeisolation de base
Degré de pollution2
Catégorie de surtensionII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2300863 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFinition raccordement électrique, côté commande (EF008549)
Valeur de la caractéristiqueD-Sub
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique62
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique0.5 A
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique40.4 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique180 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueAutre

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-2300863-DFLK-D62 SUBH/S
112 Kbytes
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR
29 Mbytes
