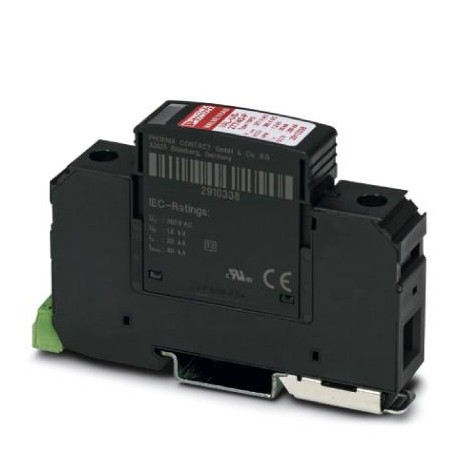

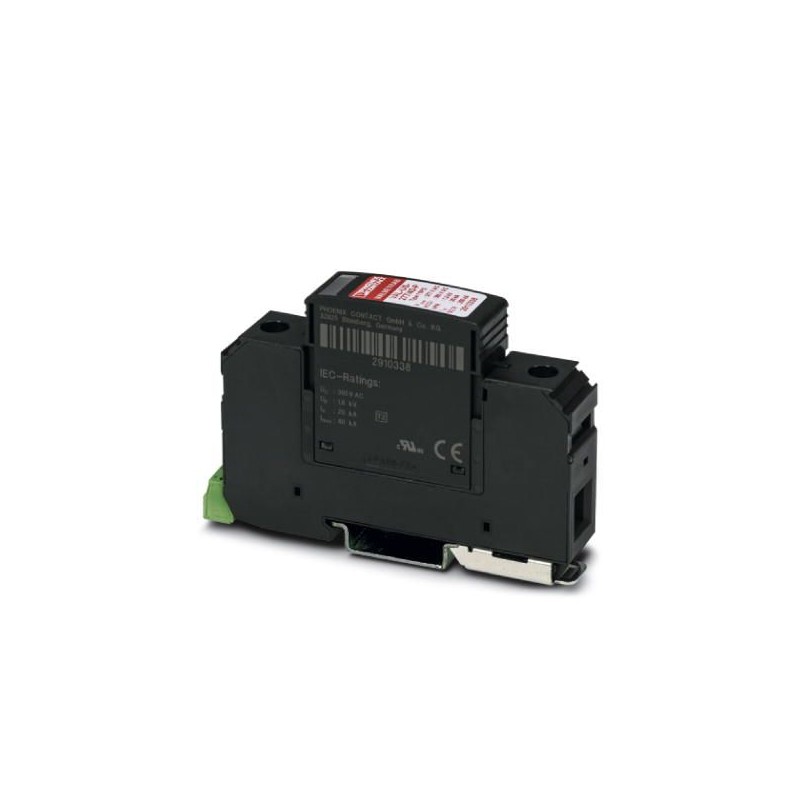

VAL-US-600D/30/1+0-FM 2910388 PHOENIX CONTACT Type 2 parasurtenseur
VAL-US-600D/30/1+0-FM
2910388
PHOENIX_CONTACT
Type 2 parasurtenseur
Parafoudre à 1 canal avec contact d’indication à distance, pour les configurations delta 600 V AC.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent dix mille trois cent quatre vingt huit |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626445267 |
| Poids par Pièce (hors emballage) | 137.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | NOUS (États-unis) |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 25g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | II |
|---|---|
| T2 | |
| FR type | T2 |
| IEC système d'alimentation | TN-C |
| IL | |
| Mode de protection | L-PE |
| Type de montage | Rail DIN 35 mm |
| Couleur | jet noir RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | Deux |
| La Distance entre les vivants et mise à la terre des pièces | 8 mm |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Nombre de postes | Un |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Des descriptions supplémentaires
| Note | Informations supplémentaires pour les systèmes d'information utilisés pour 2920256 |
|---|
Le circuit de protection
| Tension nominale UN | 554/960 V AC (TN-C) |
|---|---|
| 600 V AC (IL) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Maximum de tension continue UC | 750 V AC |
| Consommation d'énergie en veille PC | ≤ 400 mVA |
| Nominale de courant de décharge In(8/20) µs | 15 kA |
| Maximum de courant de décharge Imax(8/20) µs | 30 kA |
| Courant de court-circuit de notation jeSCCR | 25 kA |
| De la protection de tension au niveau Up | ≤ 2.9 kV |
| Résiduelle de la tension Ures | ≤ 2.9 kV (jen) |
| ≤ 2.7 kV (10 kA) | |
| ≤ 2,5 kV (à 5 kA) | |
| ≤ 2,3 kV (à 3 kA) | |
| TOV comportement à UT | 1000 V AC (5 s / résister à la mode) |
| 1056 V AC (120 min / safe mode de défaillance) | |
| Max. fusible en amont de la direction générale de câblage | 125 (gG) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 5 V CA ... 250 V AC |
| 30 V DC | |
| Courant de fonctionnement | 5 mA AC ... 1,5 A AC |
| 1 UN DC | |
| Méthode de connexion | Plug-in/vis de connexion via COMBICON |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Dénudage des conducteurs | 7 mm |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section AWG | 28 16 ... |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Dénudage des conducteurs | 16 mm |
| Chef de section flexible | 1,5 mm2 ... 25 mm2 |
| Chef de section transversale solide | 1,5 mm2 ... 35 mm2 |
| Chef de section AWG | 15 ... 2 |
| Méthode de connexion | Fourche de type cosse de câble |
| Chef de section flexible | 1,5 mm2 ... 16 mm2 |
De l'UL
| SPD de Type | Un |
|---|---|
| Maximale de fonctionnement en continu de la tension de MCOV | 750 V AC |
| Nom. tension | 600 V AC (monophasé) |
| Mode de protection | L-G |
| Système de distribution d'énergie | Monophasé |
| Fréquence nominale | 50/60 Hz |
| Tension indice de protection VPR | 2500 V |
| Nominale de courant de décharge In | 20 kA |
| Maximum de Surtension de Courant par Phase | 30 kA |
| Courant de court-circuit nominal (SCCR) | 200 kA |
UL indicateur à distance/de signalisation
| Tension de fonctionnement | 125 V AC |
|---|---|
| Courant de fonctionnement | 1 A AC |
| Couple de serrage | 2 lbf-dans. ... 4 lbf-dans. |
| Chef de section AWG | 30 14 ... |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent cinqeCl@ss 8.0Vingt sept million cents trente mille huit cent cinqeCl@ss 9.0Vingt sept million cents trente mille huit cent cinq
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Oui |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Non |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Courant de décharge nominal (8/20) (EF004214) | 15 kA |
| Courant de décharge maximal (8/20) (EF012274) | 30 kA |
| Tension continue la plus élevée CA (EF004198) | 750 V |
| Niveau de protection L-N (EF004236) | 2.9 kV |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 125 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 25 kA |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Sans courant de fuite (EF016002) | Non |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 1.5 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 25 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
