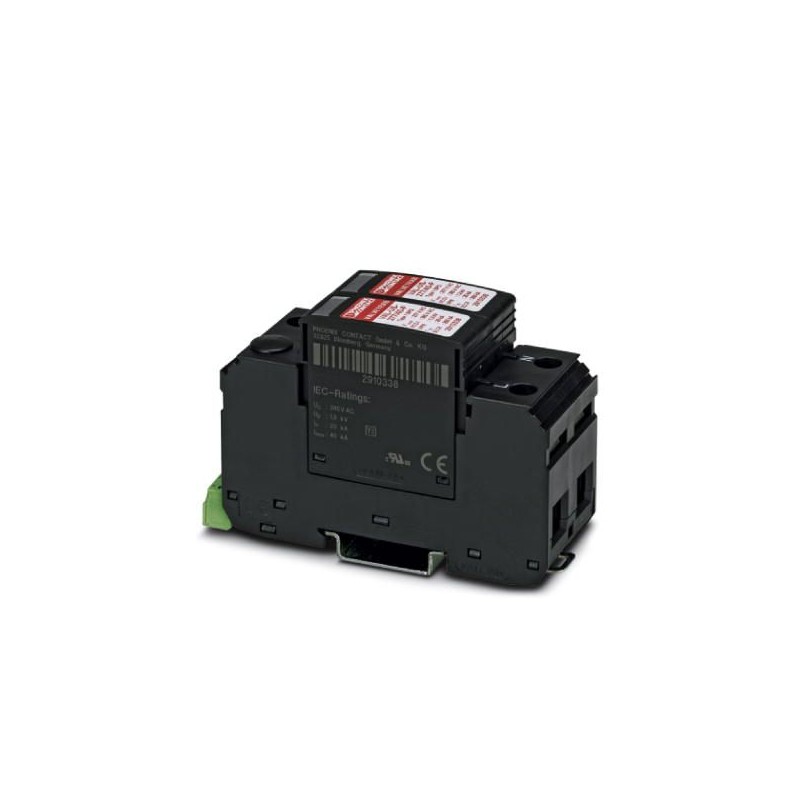

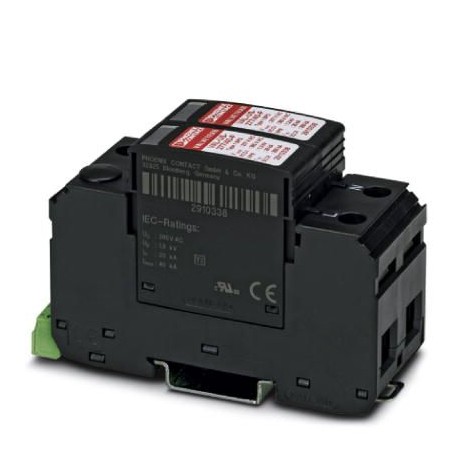

VAL-US-48/40/1+1V-FM 2910344 PHOENIX CONTACT Type 2 parasurtenseur
VAL-US-48/40/1+1V-FM
2910344
PHOENIX_CONTACT
Type 2 parasurtenseur
Parafoudre à 2 canaux avec contact d’indication à distance, pour 48 V DC, 2 fils plus terre.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent dix mille trois cent quarante quatre |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626444864 |
| Poids par Pièce (hors emballage) | 190.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | NOUS (États-unis) |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 25g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | II |
|---|---|
| T2 | |
| FR type | T2 |
| IEC système d'alimentation | DC |
| Mode de protection | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Type de montage | Rail DIN 35 mm |
| Couleur | jet noir RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Nombre de postes | Deux |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Le circuit de protection
| Tension nominale UN | 60 V DC ±10 % |
|---|---|
| -48 V CC ±10 % (RRH) | |
| Maximum de tension continue UC | 100 V DC |
| Charge nominale courant IL | 80 Un |
| Courant résiduel j'PE | ≤ 0.45 mA |
| Nominale de courant de décharge In(8/20) µs | 15 kA |
| Courant de court-circuit de notation jeSCCR | 5 kA |
| De la protection de tension au niveau Up(DC+) - (DC-) | ≤ 0.55 kV |
| De la protection de tension au niveau Up(DC+/DC-) - PE | ≤ 0.55 kV |
| Résiduelle de la tension Ures | ≤ 0.55 kV (jen) |
| ≤ 0.425 kV (10 kA) | |
| ≤ 0.325 kV (à 5 kA) | |
| ≤ 0.275 kV (à 3 kA) | |
| Le temps de réponse tUn | ≤ 25 ns |
| Max. fusible en amont avec V-type par le biais de câblage | 80 A (gG) |
| Max. fusible en amont de la direction générale de câblage | 125 (gG) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 5 V CA ... 250 V AC |
| 30 V DC | |
| Courant de fonctionnement | 5 mA AC ... 1,5 A AC |
| 1 UN DC | |
| Méthode de connexion | Connexion à vis |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Dénudage des conducteurs | 7 mm |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section AWG | 28 16 ... |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 4.5 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Dénudage des conducteurs | 16 mm |
| Chef de section flexible | 1,5 mm2 ... 25 mm2 |
| Chef de section transversale solide | 1,5 mm2 ... 35 mm2 |
| Chef de section AWG | 15 ... 2 |
De l'UL
| SPD de Type | 4CA |
|---|---|
| Tension nominale | 60 V DC |
| Mode de protection | (DC+) - (DC-) |
| (DC+) - G | |
| Système de distribution d'énergie | DC |
| Nominale de courant de décharge In | 20 kA |
| Maximum de Surtension de Courant par Phase | 40 kA |
UL indicateur à distance/de signalisation
| Tension de fonctionnement | 125 V AC |
|---|---|
| Courant de fonctionnement | 1 A AC |
| Couple de serrage | 2 lbf-dans. ... 4 lbf-dans. |
| Chef de section AWG | 30 14 ... |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent cinqeCl@ss 8.0Vingt sept million cents trente mille huit cent cinqeCl@ss 9.0Vingt sept million cents trente mille huit cent cinq
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Courant de décharge nominal (8/20) (EF004214) | 15 kA |
| Tension continue la plus élevée CA (EF004198) | 100 V |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 125 A |
| Protection max. contre les surintensités, connexion en série (fusible) (EF015963) | 80 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 5 kA |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Sans courant de fuite (EF016002) | Non |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 1.5 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 25 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
