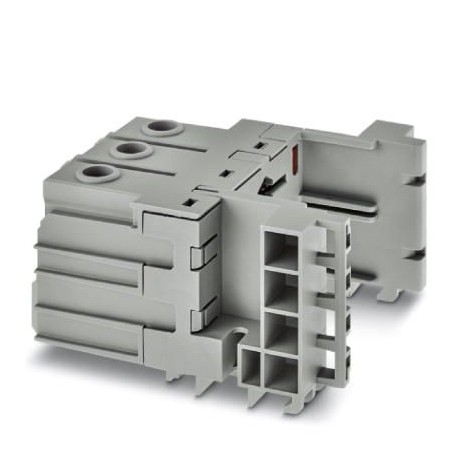

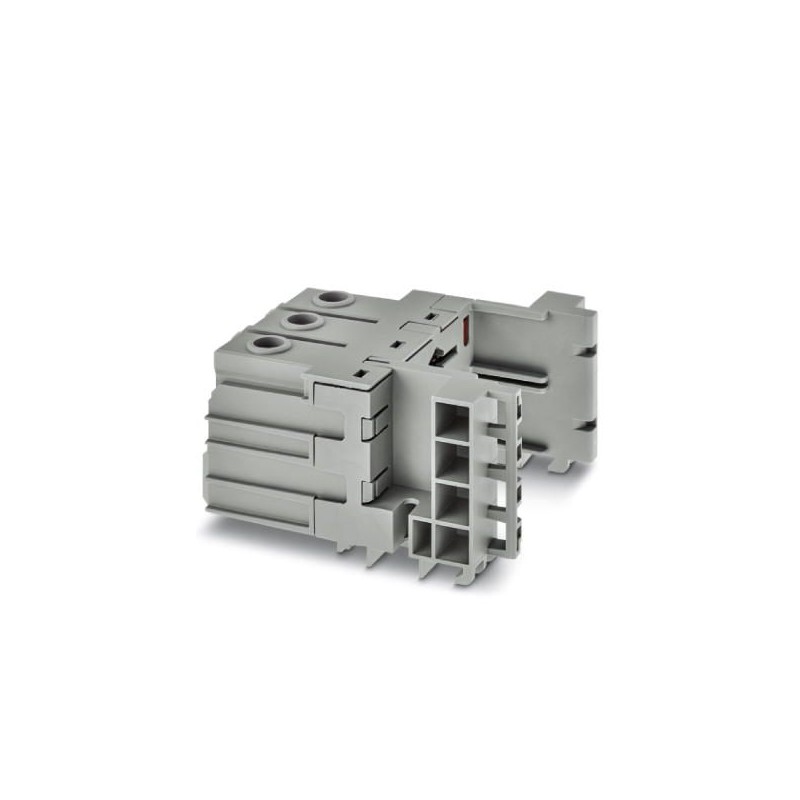

VAL-MS BE/1+1/1U/FM 2909628 PHOENIX CONTACT Élément de Base
VAL-MS BE/1+1/1U/FM
2909628
PHOENIX_CONTACT
Élément de Base
Prise pour dispositif universel de protection contre les surtensions et les courants de foudre pour les applications jusqu’à 240 V avec deux conducteurs et mise à la terre, avec contact d’indication à distance
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille six cent vingt huit |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| Page du catalogue | Page 39 (C-4-2017) |
| GTIN | 4055626370552 |
| Poids par Pièce (hors emballage) | 222.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille dix |
| Pays d'origine | NOUS (États-unis) |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 7,5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | I / II |
|---|---|
| T1 / T2 | |
| J' | |
| FR type | T1 / T2 |
| IEC système d'alimentation | TN-S |
| Mode de protection | L-N |
| N-PE | |
| Type de montage | Rail DIN 35 mm |
| Couleur | gris |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Nombre de postes | Deux |
| Protection contre les surtensions de message de défaut | Indication à distance de contact |
Des descriptions supplémentaires
| Note | Pour l'installation sur une touche protégé armoire. Pour les applications avec UC> 500 V, les distances à la côte et de la distance à la zone de raccordement doit être au minimum de 5 mm entre les différentes parties actives y compris la mise à la terre des parties. |
|---|
Le circuit de protection
| Fréquence nominale fN | 50 Hz (60 Hz) |
|---|---|
| Maximum de tension continue UC | 480 V AC |
| Courant de court-circuit de notation jeSCCR | 25 kA |
| Max. fusible en amont avec V-type par le biais de câblage | 80 A AC (gG - 16 mm2) |
| Max. fusible en amont de la direction générale de câblage | 160 AC (gG) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 5 V CA ... 250 V AC |
| 125 V AC (UL) | |
| 125 V DC 200 mA DC) | |
| Courant de fonctionnement | 5 mA AC ... 1,5 A |
| 1 A (UL) | |
| 1 A 30 V DC) | |
| Méthode de connexion | Push-in connexion à ressort |
| Dénudage des conducteurs | 6 mm |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 0,5 mm2 |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 0,5 mm2 |
| Chef de section AWG | 24 ... 20 (UL) |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 2,5 Nm 3 Nm ... |
| 22 lbf-dans. ... 26,5 lbf-dans. (UL) | |
| Dénudage des conducteurs | 16 mm |
| Chef de section transversale souple min. | 1,5 mm2 |
| Chef de section flexible max. | 25 mm2 |
| Chef de section transversale solide min. | 1,5 mm2 |
| Chef de section transversale solide max. | 35 mm2 |
| Chef de section AWG | 15 ... 2 |
| 10 ... 2 (UL) |
UL indicateur à distance/de signalisation
| Tension de fonctionnement | 125 V AC |
|---|---|
| Chef de section AWG | 30 14 ... |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante mille deux cent uneCl@ss 4.1Vingt sept million cents trente mille huit cent uneCl@ss 5.0Vingt sept million cents trente mille huit cent uneCl@ss 5.1Vingt sept million cents trente mille huit cent uneCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent troiseCl@ss 8.0Vingt sept million cents trente mille huit cent troiseCl@ss 9.0Vingt sept million cents trente mille huit cent trois
UNSPSC 6.01Trente million deux cent douze mille dixUNSPSC 7.0901Trente neuf million cents vingt et une mille six cent dixUNSPSC 11Trente neuf million cents vingt et une mille six cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille six cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille six cent vingt
