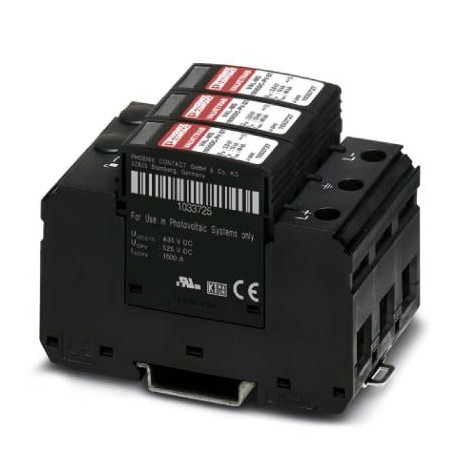

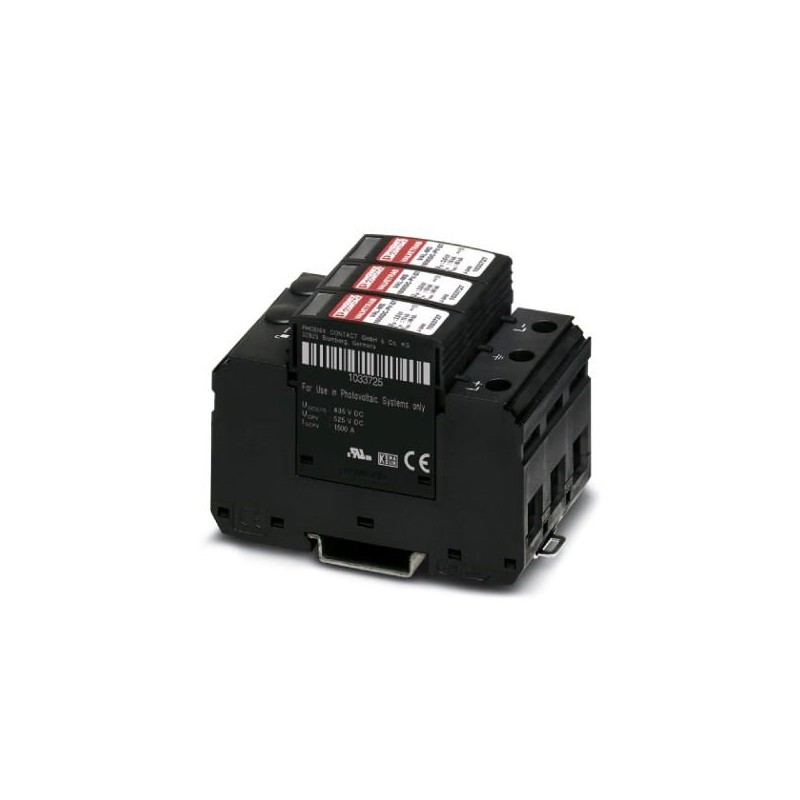

VAL-MS 1500DC-PV/2+V 1033708 PHOENIX CONTACT Parafoudre de Type 2
VAL-MS 1500DC-PV/2+V
1033708
PHOENIX_CONTACT
Parafoudre de Type 2
Chargeur de surtension pour systèmes isolés à courant continu de 1500 V DC et 2 pôles, pour montage sur rail, élément de base à 3 pôles, trois éléments de protection enfichables avec contrôle de la température, signalisation d’état dans chaque connecteur.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trente trois mille sept cent huit |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626540351 |
| Poids par Pièce (hors emballage) | 335.300 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent cinquante quatre mille |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 3000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (5-500 Hz/2,5 h/XYZ) |
Général
| IEC essai de classification | PV II |
|---|---|
| PV T2 | |
| FR type | T2 |
| IEC système d'alimentation | DC |
| SPD comportement d'échec de la | OCM (circuit Ouvert)de mode |
| Configuration de la connexion | Y de configuration |
| Emplacement d'Installation | À l'intérieur de |
| L'accessibilité | Accessible |
| Emplacement d'Installation de dispositif de déconnexion | Interne |
| Mode de protection | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Type de montage | Rail DIN 35 mm |
| Couleur | jet noir RAL 9005 |
| Matériau du boîtier | PA 6.6-FR |
| PBT-FR | |
| Degré de pollution | Deux |
| La Distance entre les vivants et mise à la terre des pièces | 8 mm |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Protection contre les surtensions de message de défaut | optique |
Des descriptions supplémentaires
| Note | L'appareil est conçu pour toucher la preuve de l'installation dans un logement. S'assurer qu'il existe un écart de 8 mm au moins entre l'actif et de mise à la terre des pièces dans la zone de raccordement. |
|---|
Le circuit de protection côté courant continu (DC)
| Maximale de fonctionnement en continu de la tension UCPV | 1500 V DC |
|---|---|
| Courant de court-circuit de notation jeSCPV | 2000 Une |
| Continue d'exploitation courant ICPV | < 350 µA |
| Charge nominale courant IL | 80 Un |
| Courant résiduel j'PE | ≤ 350 µA CC |
| ≤ 600 µA AC | |
| Consommation d'énergie en veille PC | ≤ 250 mVA |
| Nominale de courant de décharge (8/20) µs | 15 kA |
| Maximum de courant de décharge Imax(8/20) µs | 30 kA |
| Total courant de décharge Itotal(8/20) µs | 30 kA |
| De la protection de tension au niveau Up | ≤ 5 kV |
| Résiduelle de la tension Ures | ≤ 5 kV (jen) |
| ≤ 6 kV (à 30 kA) | |
| Le temps de réponse tUn | ≤ 25 ns |
Données techniques supplémentaires
| Maximum de courant de décharge Imax(8/20) µs | 40 kA |
|---|---|
| Nominale de courant de décharge In(8/20) µs | 20 kA (4x (5x j'n| 120 s) | 30 min)) |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Dénudage des conducteurs | 16 mm |
| Chef de section flexible | 1,5 mm2 ... 25 mm2 |
| Chef de section transversale solide | 1,5 mm2 ... 35 mm2 |
| Chef de section AWG | 15 ... 2 |
| Méthode de connexion | Fourche de type cosse de câble |
| Chef de section flexible | 1,5 mm2 ... 16 mm2 |
De l'UL
| SPD de Type | 1CA |
|---|---|
| Maximale de fonctionnement en continu de la tension de MCOV | 1500 V DC |
| Tension nominale | 1500 V DC |
| Mode de protection | (DC+) - (DC-) |
| (DC+) - G | |
| (DC-) - G | |
| Système de distribution d'énergie | DC PV |
| Tension indice de protection VPR | 4 kV |
| Nominale de courant de décharge In | 10 kA |
| Courant de court-circuit nominal (SCCR) | 50 kA |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent cinqeCl@ss 8.0Vingt sept million cents trente mille huit cent cinqeCl@ss 9.0Vingt sept million cents trente mille huit cent cinq
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Oui |
| Forme de réseau IT (EF009927) | Non |
| Classe d'essai type 2 (EF004230) | Oui |
