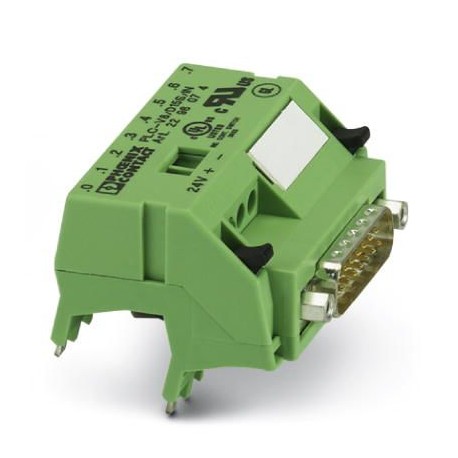

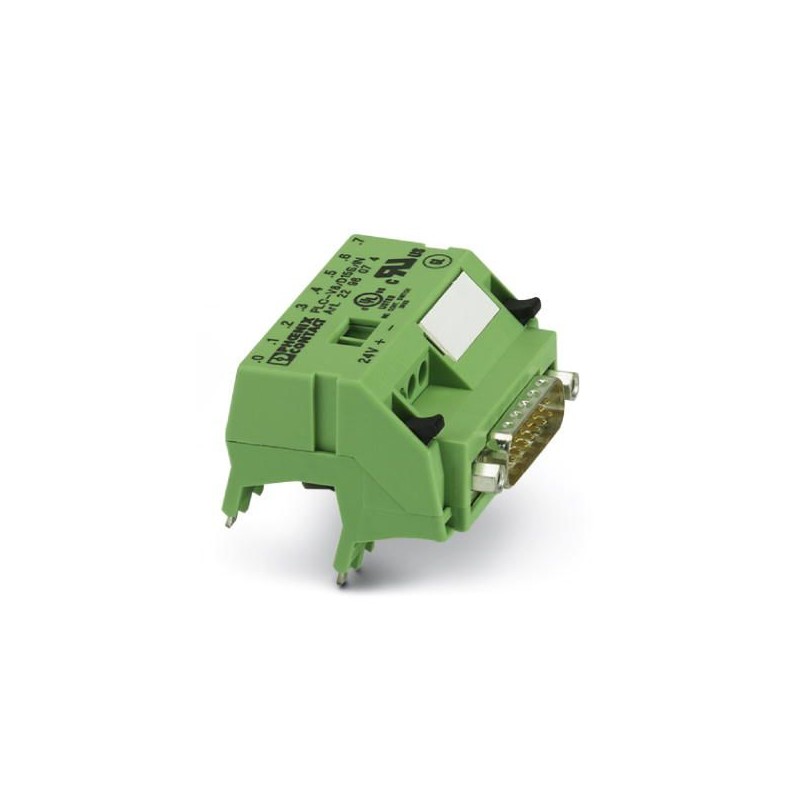

PLC-V8/D15S/IN 2296074 PHOENIX CONTACT Raccordement du système
PLC-V8/D15S/IN
2296074
PHOENIX_CONTACT
Raccordement du système
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2296074 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 425 (C-5-2017) |
| GTIN | 4017918189129 |
| Poids par pièce (hors emballage) | 0,045 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 30 V DC |
|---|---|
| Courant max. admissible (par branche) | 1 A (par chemin de signal) |
| Courant max. admissible (alimentation en tension séparée) | 3 A |
| Nombre de pôles | 15 |
| Affichage d'état | LED verte |
| Emplacement pour le montage | indifférent |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Alimentat. |
|---|---|
| Connexion selon la norme | CEI / EN |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Nombre de connexions | 1 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 15 |
Caractéristiques de raccordement 3
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement enfichable |
| Remarque | Encliquetable sur les 8x blocs de jonction PLC-INTERFACE |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 | |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,5 kV (Isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2296074-PLC-V8/D15S/IN | 116 Kbytes |
|
