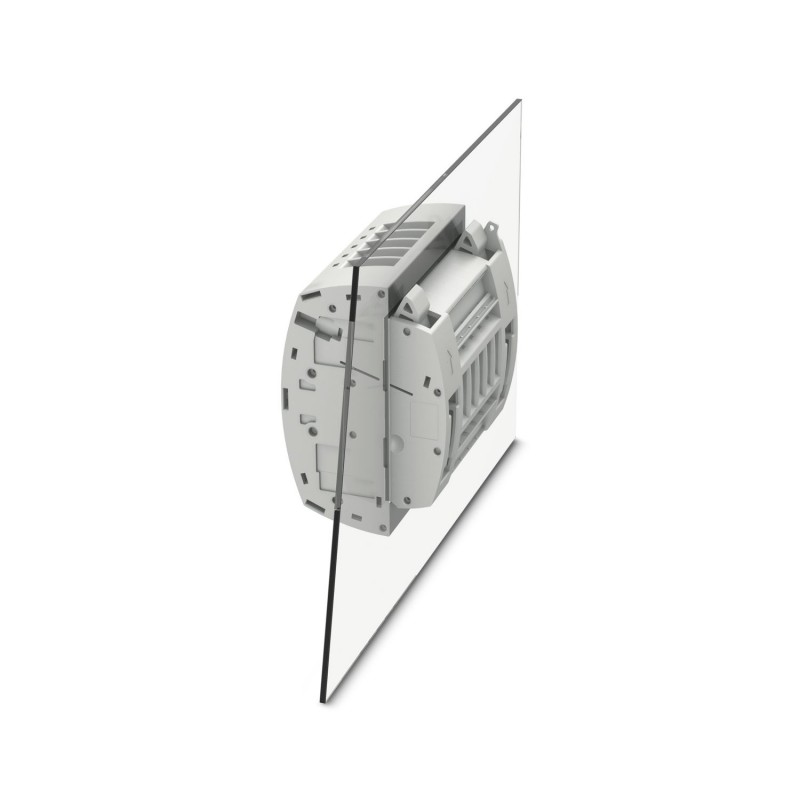

UTWE 6/9+1 1029711 PHOENIX CONTACT Test de bornier
UTWE 6/9+1
1029711
PHOENIX_CONTACT
5
Test de bornier
Bande de test de broches, tension nominale : 400 V, courant assigné : 24 A, nombre de connexions : 20, nombre de pôles : 10, type de connexion : Connexion vissée, 1er étage, Section de dimensionnement : 6 mm², Section transversale : 0,2 mm² - 10 mm², classe de montage : Montage mural, couleur : gris
Collecteur d’essai, Tension nominale : 400 V, Courant nominal : 24 A, Nombre de connexions : 20, Nombre de pôles : 10, Type de connexion : Connexion à vis, 1er étage, Section transversale nominale : 6 mm2, Section transversale : 0,2 mm2 - 10 mm2, Type de montage : Montage mural, Couleur : gris
Blocs de jonction > Connecteur de test
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million vingt neuf mille sept cent onze |
|---|---|
| Unité d'emballage | 5 pc |
| Quantité d'ordre Minimum | 5 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626531533 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Nombre de postes | Dix |
|---|---|
| Nombre de niveaux | Un |
| Nombre de connexions | Vingt |
| Potentiels | Dix |
| Nominale de la section transversale | 6 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Maximum de courant de charge | 30 Un |
| Nominale tension de choc | 4 kV |
| Essai de tension de choc | 5 kV |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 1.31 W |
| Maximum de courant de charge | 30 A (avec 10 mm2 conducteur de section) |
| Courant Nominal j'N | 24 Un |
| Tension nominale UN | 400 V |
| Ouvrez le panneau latéral | Pas de |
| Bornier de montage | 0,8 Nm 1 Nm ... |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 10 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Huit |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 10 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Huit |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 6 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 6 mm2 |
| 2 conducteurs de même section transversale, solide min. | 0.2 mm2 |
| 2 conducteurs de même section transversale, solide max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0.2 mm2 |
| 2 conducteurs de même section transversale, brin max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, min. | 0,25 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, max. | 1,5 mm2 |
| Dénudage des conducteurs | 10 mm |
| Interne cylindrique gage | A5 |
| Filet de vis | M4 |
| Couple de serrage min | 1,5 Nm |
| Couple de serrage max | 1.8 Nm |
Montage
| Type de montage | Montage au mur |
|---|---|
| L'épaisseur de la plaque | 1 mm 4 mm ... |
| Min. couple de serrage de la vis de montage: | 0,8 Nm |
| Max. couple de serrage de la vis de montage: | 1 Nm |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents dix huiteCl@ss 4.1Vingt sept million cents quarante et une mille cents dix huiteCl@ss 5.0Vingt sept million cents quarante et une mille cents dix huiteCl@ss 5.1Vingt sept million cents quarante et une mille centeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents quarante huiteCl@ss 8.0Vingt sept million cents quarante et une mille cents quarante huiteCl@ss 9.0Vingt sept million cents quarante et une mille cents quarante huit
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Vingt million cents vingt deux mille six
| Caractéristique | Valeur |
|---|---|
| Longueur de dénudage (EF006824) | 10 mm |
| Tension assignée (EF000228) | 400 V |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Connectable (EF006169) | Non |
| Nombre de pôles (EF001391) | 10 |
| Dimension (EF000394) | 8.2 mm |
