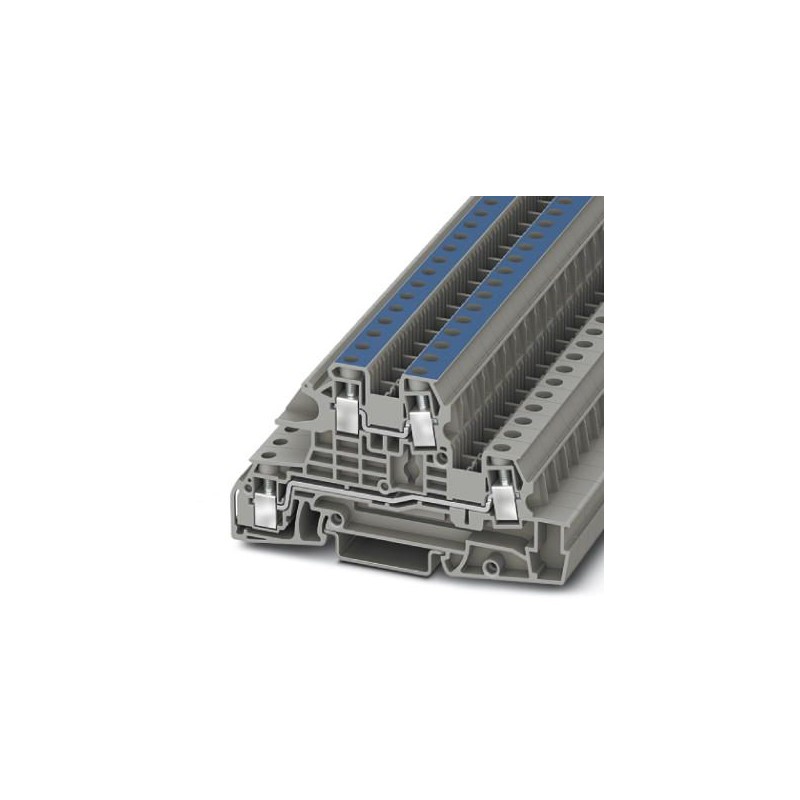

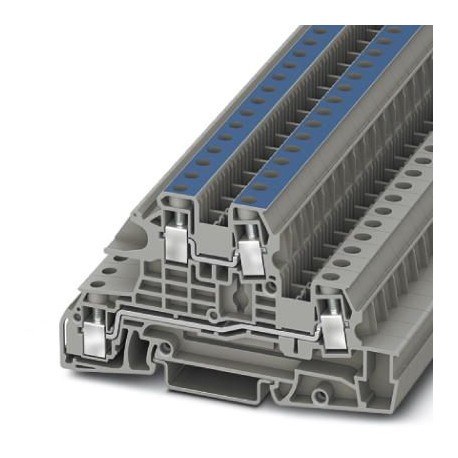

UTI 6-L/N 3076045 PHOENIX CONTACT Niveau d'Installation bornier
UTI 6-L/N
3076045
PHOENIX_CONTACT
50
Niveau d'Installation bornier
Bornier au sol de distribution, tension nominale : 400 V, courant nominal : 38 A, Raccord à vis, section de cotisation : 6 mm², section transversale : 0,2 mm² - 10 mm², classe d’installation : NS 35/7.5, NS 35/15, couleur : gris
Blocs de jonction > Borne multi-étage
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Trois million soixante seize mille quarante cinq |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| GTIN | 4046356817660 |
| Poids par Pièce (hors emballage) | 27.740 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Note | Instructions de montage: Afin de fixer solidement le neutre d'un jeu de barres en place, des supports doivent être placés au début et à la fin de chaque bornier ainsi que tous les 20 cm sur plus de réglettes à bornes. Le support correspondant à des crochets peut être trouvé à phoenixcontact.net/products |
|---|---|
| Nombre de niveaux | Trois |
| Nombre de connexions | Quatre |
| Nominale de la section transversale | 6 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 6 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 1.31 W (la valeur est multipliée lors de la connexion à plusieurs niveaux) |
| Température ambiante (fonctionnement) | -40 °C ... 130 °C |
| Courant Nominal j'N | 38 A (avec 6 mm2 conducteur de section) |
| Maximum de courant de charge | 47 A (avec 10 mm2 conducteur de section) |
| Tension nominale UN | 400 V |
| 250 V (conducteur de phase/N) | |
| Ouvrez le panneau latéral | Oui |
Les données de connexion
| Note | Veuillez respecter la capacité de transport des rails DIN. |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 10 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 10 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Huit |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 6 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 6 mm2 |
| 2 conducteurs de même section transversale, solide min. | 0.2 mm2 |
| 2 conducteurs de même section transversale, solide max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0.2 mm2 |
| 2 conducteurs de même section transversale, brin max. | 2,5 mm2 |
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 9 mm |
| Interne cylindrique gage | A5 |
| Filet de vis | M3 |
| Couple de serrage min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingteCl@ss 4.1Vingt sept million cents quarante et une mille cents vingteCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille centeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingt cinqeCl@ss 8.0Vingt sept million cents quarante et une mille cents vingt cinqeCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt cinq
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Courant assigné In (EF008250) | 38 A |
| Tension assignée (EF000228) | 400 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Type de montage (EF000003) | Autre |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 8.15 mm |
| Hauteur (EF000040) | 95 mm |
| Profondeur (EF000049) | 51.15 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur de base (EF002671) | Gris |
| Avec fonction PE (EF002672) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
