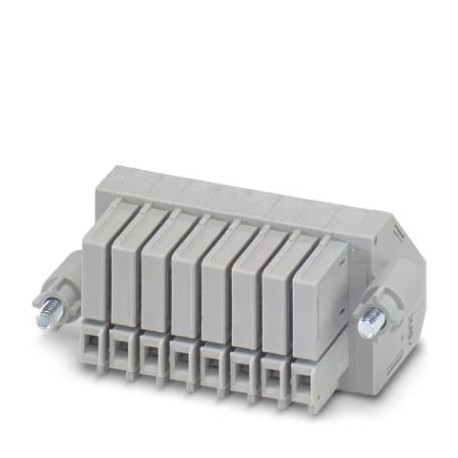

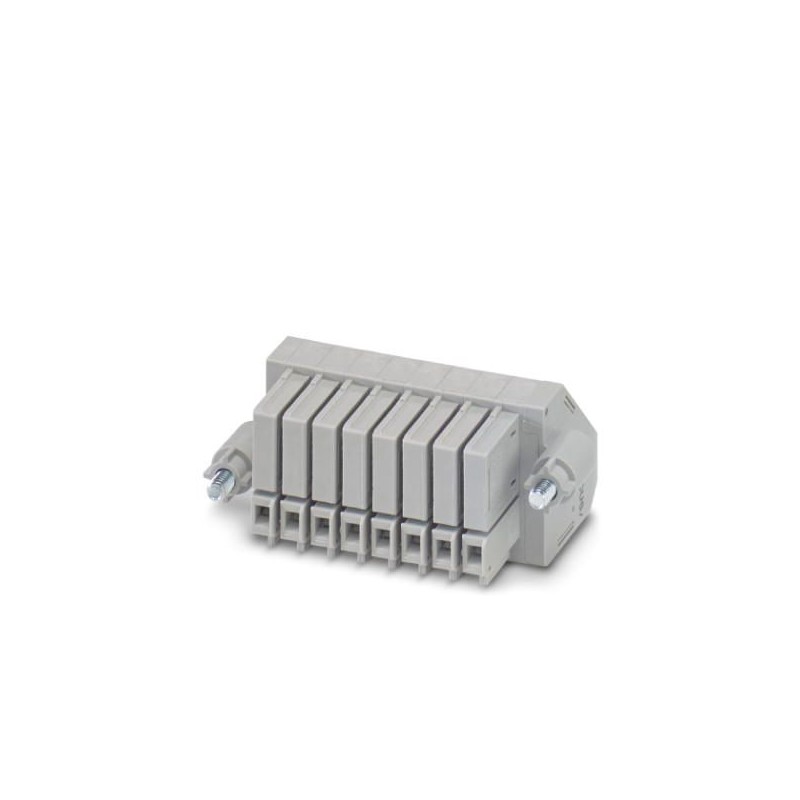

UP 4-5CT 3208722 PHOENIX CONTACT Connecteurs
UP 4-5CT
3208722
PHOENIX_CONTACT
10
Connecteurs
Connecteur pour cinq transformateurs de courant, chacun avec court-circuit de transformateur avant
Blocs de jonction > Connecteur de test
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3208722 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626406404 |
| Poids par pièce (hors emballage) | 0,102 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre de pôles | 10 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 10 |
| Potentiels | 10 |
| Section nominale | 6 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Température ambiante (fonctionnement) | -50 °C ... 100 °C |
| Température ambiante (montage) | -50 °C ... 100 °C |
| Courant de charge maximal | 15 A |
| Intensité nominale IN | 15 A |
| Tension nominale UN | 320 V |
| Paroi latérale ouverte | non |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M3 |
| Longueur à dénuder | 8 mm ... 9 mm |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
| Connexion selon la norme | CEI 61984 |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple AWG min. | 26 |
| Section de conducteur AWG souple max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs rigides de même section min. | 0,14 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,14 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| Gabarit | A4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141133eCl@ss 5.127141133eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Longueur de dénudage (EF006824) | 8 mm |
| Tension assignée (EF000228) | 320 V |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Connectable (EF006169) | Non |
| Nombre de pôles (EF001391) | 10 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 78 Mbytes |
|
