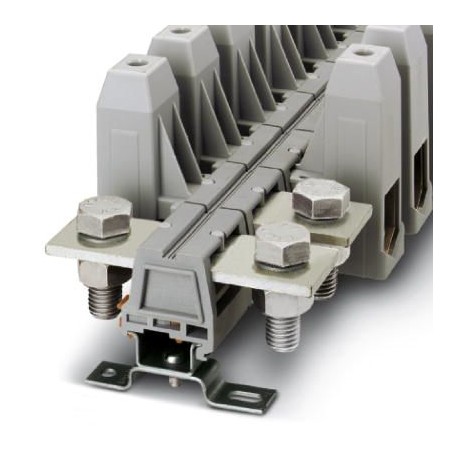

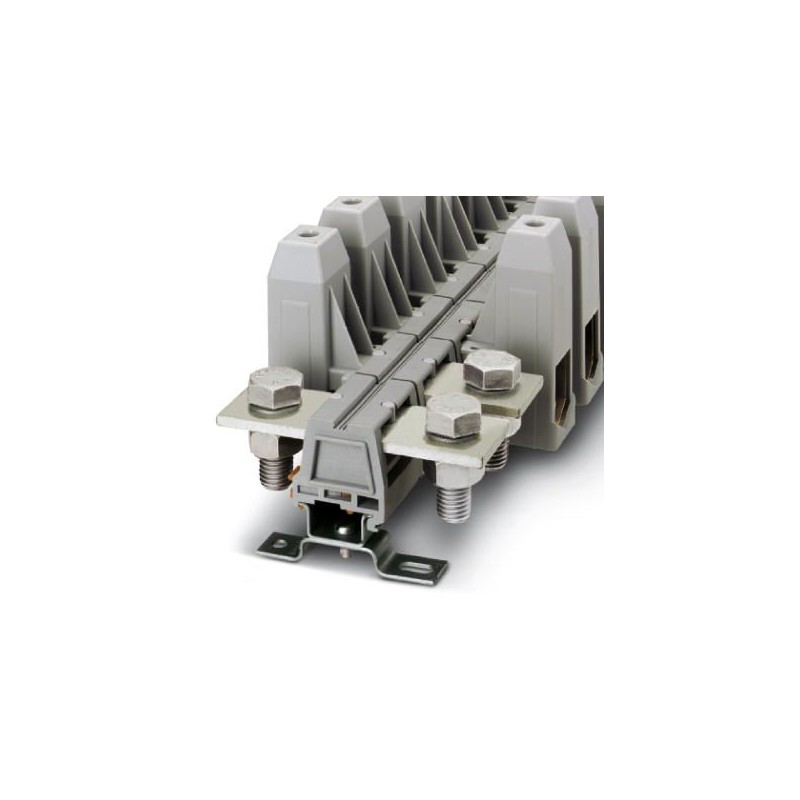

UHV240-KH/KH 2130198 PHOENIX CONTACT Connecteur de puissance
UHV240-KH/KH
2130198
PHOENIX_CONTACT
Connecteur de puissance
Connectivité armoires industrielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2130198 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 555 (C-1-2017) |
| GTIN | 4017918052973 |
| Poids par pièce (hors emballage) | 0,577 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | IN (Inde) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 240 mm² |
| Coloris | gris |
| Matériau isolant | PA-F |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | II |
| Puissance dissipée maximale en condition nominale | 13,78 W |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 415 A |
| Courant de charge maximal | 415 A (pour section de conducteur 240 mm²) |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | non |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 70 mm² |
| Section de conducteur rigide max. | 240 mm² |
| Section de conducteur souple min. | 70 mm² |
| Section de conducteur souple max. | 240 mm² |
| Section du conducteur AWG min. | 2/0 |
| Section du conducteur AWG max. | 500 kcmil |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 70 mm² |
| 185 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 70 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 185 mm² |
| 2 conducteurs rigides de même section min. | 35 mm² |
| 2 conducteurs rigides de même section max. | 95 mm² |
| 2 conducteurs souples de même section min. | 50 mm² |
| 2 conducteurs souples de même section max. | 95 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 35 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 50 mm² |
| Longueur à dénuder | 34 mm |
| Filetage vis | M10 |
| Couple de serrage min. | 25 Nm |
| Couple de serrage max. | 30 Nm |
| Barre conductrice | 40 mm x 5 mm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-2130198-UHV240-KH/KH | 156 Kbytes |
|
