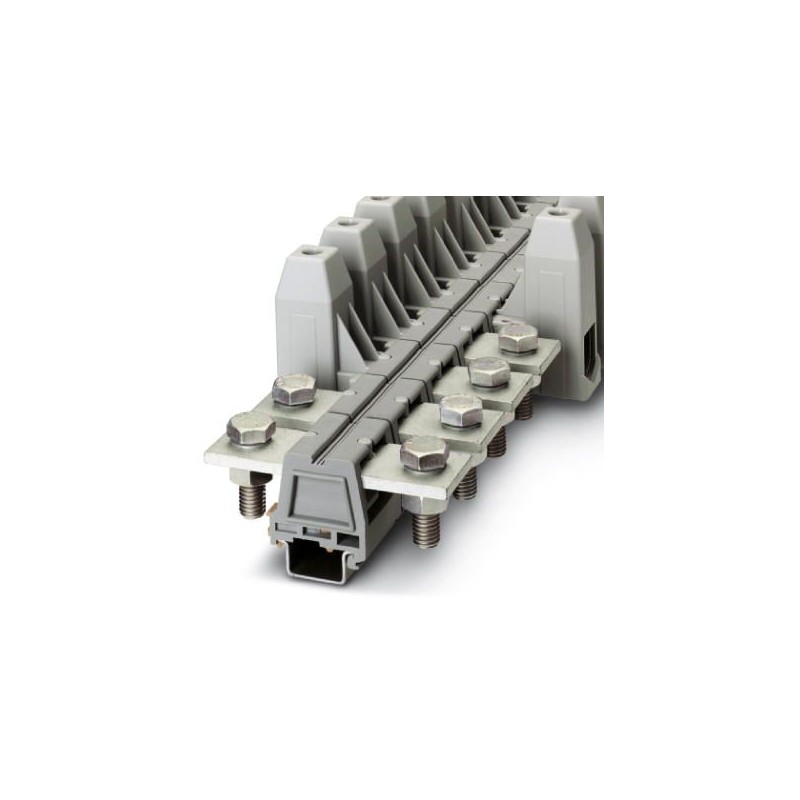

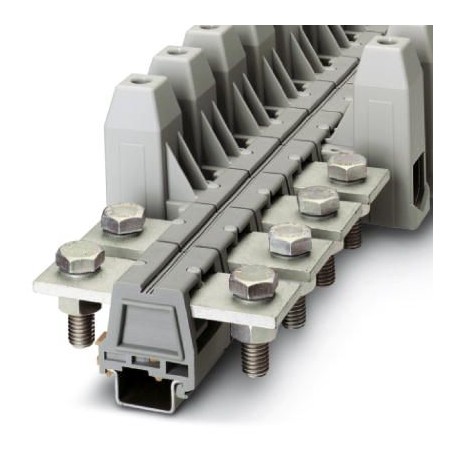

UHV150-AS/AS
2130033
PHOENIX_CONTACT
1
Connecteur de puissance
Connectivité armoires industrielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2130033 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 555 (C-1-2017) |
GTIN | 4017918052812 |
Poids par pièce (hors emballage) | 0,326 KGM |
Numéro du tarif douanier | 85369010 |
Pays d'origine | IN (Inde) |
Nombre d'étages | 1 |
---|---|
Nombre de connexions | 2 |
Section nominale | 150 mm² |
Coloris | gris |
Matériau isolant | PA-F |
Classe d'inflammabilité selon UL 94 | V0 |
Tension de choc assignée | 8 kV |
Degré de pollution | 3 |
Catégorie de surtension | III |
Groupe d'isolant | II |
Puissance dissipée maximale en condition nominale | 9,55 W |
Connexion selon la norme | CEI 60947-7-1 |
Intensité nominale IN | 309 A |
Courant de charge maximal | 309 A (pour une section de conducteur de 150 mm²) |
Tension nominale UN | 1000 V |
Paroi latérale ouverte | non |
Résultat de l'essai de tension de choc | Test réussi |
Valeur de consigne essai de tension de choc | 9,8 kV |
Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
Val. cons. tension tenue courants altern. | 2,2 kV |
Résultat du contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
Résultat ajustement serré sur le support de fixation | Test réussi |
Ajustement serré sur support de fixation | NS 32/NS 35 |
Valeur de consigne | 15 N |
Résultat essai de chute de tension | Test réussi |
Exigence chute de tension | ≤ 3,2 mV |
Résultat essai d'échauffement | Test réussi |
Résultat résistance aux courts-circuits | Test réussi |
Contrôle résistance aux courts-circuits section conducteur | 150 mm² |
Courant instantané | 18 kA |
Résultat de l'essai thermique | Test réussi |
Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
Indice relatif température matériau isolant (Elec. ; UL 746 B) | 120 °C |
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Utilisation d'un isolant statique au froid | -40 °C |
Type de raccordement | Raccordement par tige filetée |
---|---|
Section de conducteur rigide min. | 50 mm² |
Section de conducteur rigide max. | 150 mm² |
Section de conducteur souple min. | 50 mm² |
Section de conducteur souple max. | 150 mm² |
Section de conducteur souple avec embout et cône d'entrée isolant min. | 50 mm² |
Section de conducteur souple avec embout et cône d'entrée isolant max. | 150 mm² |
Raccordement par cosse conforme à la norme | DIN 46234 |
Section de raccordement par cosse min. | 10 mm² |
Section de raccordement par cosse max. | 150 mm² |
Diamètre œil de la cosse min | 13 mm |
Largeur de la cosse max. | 30 mm |
Diamètre des boulons | 12 mm |
Filetage vis | M12 |
Couple de serrage min. | 25 Nm |
Couple de serrage max. | 30 Nm |
Raccordement par cosse conforme à la norme | DIN 46235 |
Section de raccordement par cosse min. | 25 mm² |
Section de raccordement par cosse max. | 150 mm² |
Diamètre œil de la cosse min | 13 mm |
Largeur de la cosse max. | 34 mm |
Diamètre des boulons | 12 mm |
Filetage vis | M12 |
Couple de serrage min. | 25 Nm |
Couple de serrage max. | 30 Nm |
Barre conductrice | 35 mm x 5 mm |
Connexion selon la norme | CSA |
---|---|
CEI 60947-7-1 | |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes | |
PHOENIX CONTACT-2130033-UHV150-AS/AS | 154 Kbytes |
