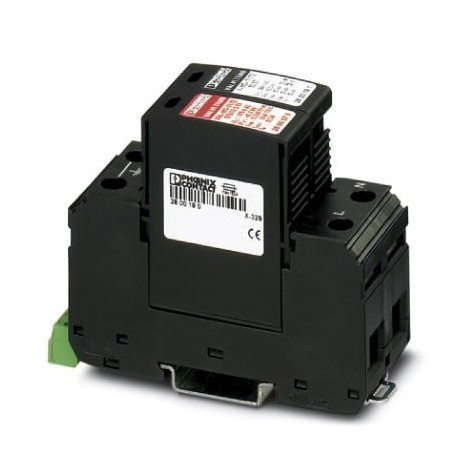

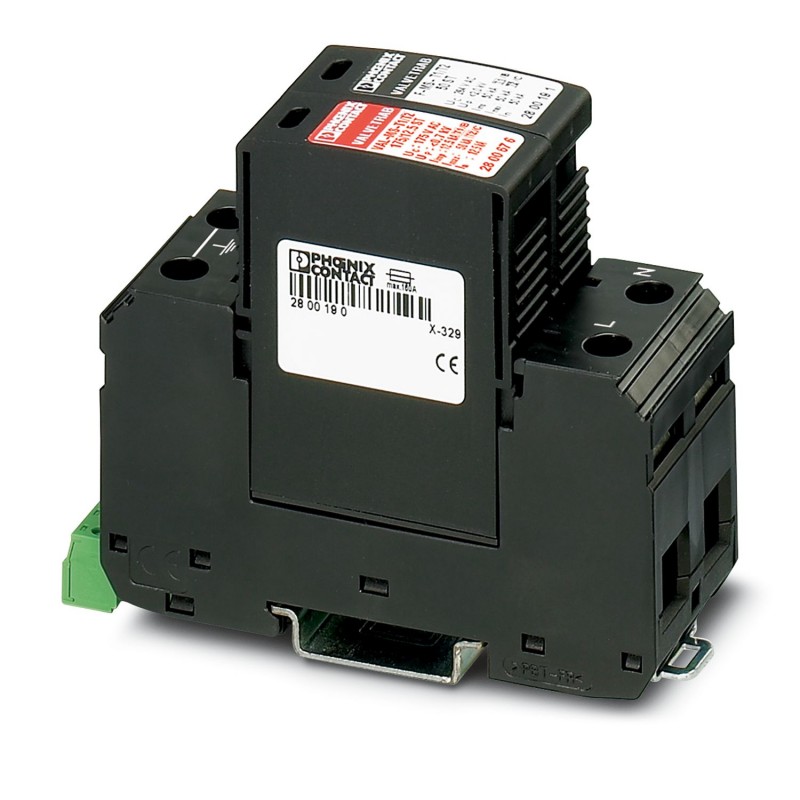

VAL-MS-T1/T2 175/12.5/1+1-FM 2800674 PHOENIX CONTACT Parasurtenseur / parafoudre universel enfichable basé s..
VAL-MS-T1/T2 175/12.5/1+1-FM
2800674
PHOENIX_CONTACT
Parasurtenseur / parafoudre universel enfichable basé sur une varistance pour réseaux monophasés avec N et PE distincts (système à 3 fils : L1, N, PE), avec contact de signalisation à distance.
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | |
| Remarque | Tension nominale UN = 120 V AC / 240 V AC split-phase (separate GND) |
Propriétés du produit
| Type de produit | Module de protection combiné |
| Gamme de produits | VALVETRAB MS |
| Classe d'essai CEI | I / II |
| I | |
| T1 / T2 | |
| T1 | |
| Types EN | T1 / T2 |
| T1 | |
| Système d'alimentation CEI | TT |
| TN-C | |
| TN-S | |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
Propriétés électriques
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Affichage/signalisation à distance | |
| Dénomination connexion | Contact de signalisation à distance de défaut |
| Fonction de commutation | Inverseur |
| Tension de service | 5 V AC ... 250 V AC |
| 30 V DC | |
| Courant de service | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
| Contact de signalisation à distance de défaut | |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Dimensions
| Dessin coté |  |
| Largeur | 35,6 mm |
| Hauteur | 96,8 mm |
| Profondeur | 77,5 mm (avec profilé 7,5 mm) |
| Graduation | 2 UL |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA 6.6/PBT |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6 |
| PBT |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
Circuit de protection
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Sens de l'action | 1L-N & N-PE |
| Tension nominale UN | 120 V AC (TN-S) |
| 120 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 175 V AC |
| Tension permanente maximale UC(L-PE) | 175 V AC |
| Tension permanente maximale UC(N-PE) | 264 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 140 mVA |
| Courant nominal de décharge In(8/20) µs (L-N) | 12,5 kA |
| Courant nominal de décharge In(8/20) µs (L-PE) | 12,5 kA |
| Courant nominal de décharge In(8/20) µs (N-PE) | 50 kA |
| Courant de décharge maximal lmax(8/20) µs | 50 kA |
| Courant de foudre d'essai (10/350) µs (L-N), charge | 6,25 As |
| Courant de foudre d'essai (10/350) µs (L-N), énergie spécifique | 39 kJ/Ω |
| Courant de foudre d'essai (10/350) µs (L-N), valeur de crête limp | 12,5 kA |
| Courant de foudre d'essai (10/350) µs (L-PE), charge | 6,25 As |
| Courant de foudre d'essai (10/350) µs (L-PE), énergie spécifique | 39 kJ/Ω |
| Courant de foudre d'essai (10/350) µs (L-PE), valeur de crête limp | 12,5 kA |
| Courant de foudre d'essai (10/350) µs (N-PE), charge | 25 As |
| Courant de foudre d'essai (10/350) µs (N-PE), énergie spécifique | 625 kJ/Ω |
| Courant de foudre d'essai (10/350) µs (N-PE), valeur de crête limp | 50 kA |
| Courant de décharge global Itotal(8/20) µs | 50 kA |
| Courant de décharge global Itotal(10/350) µs | 25 kA |
| Capacité de suppression du courant de suite Ifi(N-PE) | 100 A |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up(L-N) | ≤ 0,8 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 2 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,7 kV |
| Tension résiduelle Ures(L-N) | ≤ 0,8 kV (pour In) |
| ≤ 0,65 kV (pour 10 kA) | |
| ≤ 0,6 kV (à 5 kA) | |
| ≤ 0,5 kV (pour 3 kA) | |
| Tension résiduelle Ures(L-PE) | ≤ 2 kV (pour In) |
| ≤ 1,5 kV (pour 10 kA) | |
| ≤ 1,4 kV (à 5 kA) | |
| ≤ 1,3 kV (pour 3 kA) | |
| Tension résiduelle Ures(N-PE) | ≤ 0,6 kV (pour In) |
| ≤ 0,5 kV (pour 10 kA) | |
| ≤ 0,5 kV (à 5 kA) | |
| ≤ 0,4 kV (pour 3 kA) | |
| Réponse au TOV pour UT(L-N) | 208 V AC (5 s / mode résistance) |
| 229 V AC (120 min / mode résistance) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode résistance) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG - 16 mm²) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 160 A (gG) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Homologations
| Spécifications UL | |
| Tension maximale permanente (MCOV L-N) | 175 V AC |
| Tension permanente maximale MCOV (L-G) | 175 V AC |
| Tension maximale permanente MCOV (N-G) | 264 V AC |
| Courant nominal de décharge In(L-N) | 20 kA |
| Courant nominal de décharge In(L-G) | 20 kA |
| Courant nominal de décharge In(N-G) | 20 kA |
| Circuits de protection | L-N |
| L-G | |
| N-G | |
| Tension nominale | 120 V AC |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 2200 V |
| Tension limite mesurée MLV (L-G) | 3160 V |
| Tension limite mesurée MLV (N-G) | 2600 V |
| Type SPD | 4CA |
| Affichage/signalisation à distance UL | |
| Tension de service | 125 V AC |
| Courant de service AC | 1 A AC |
| Caractéristiques de raccordement UL | |
| Couple de serrage | 30 lbf-in. |
| Section conduct. AWG | 10 ... 2 |
Normes et spécifications
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
Montage
| Type de montage | Profilé : 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800674-VAL-MS-T1/T2 175/12.5/1+1-FM | 135 Kbytes |
|
