PHOENIX_CONTACTInterfaceMCR-SL-CUC-300-I 2308043 PHOENIX CONTACT Convertisseur de courant universel

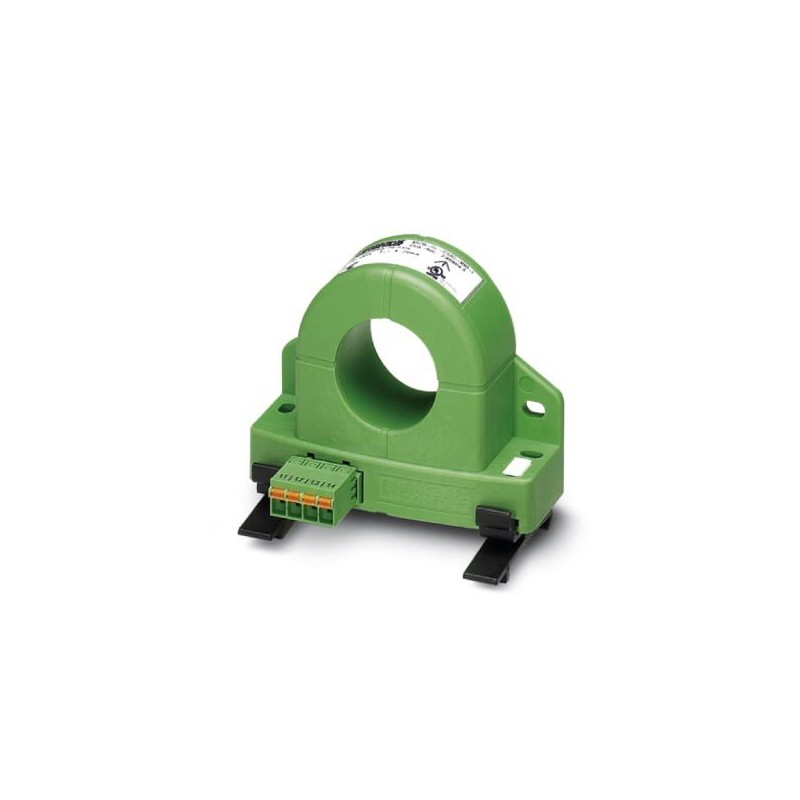

PHOENIX_CONTACT MCR-SL-CUC-300-I 2308043 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

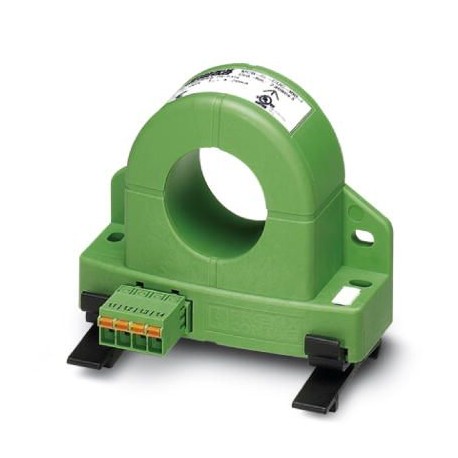

MCR-SL-CUC-300-I 2308043 PHOENIX CONTACT Convertisseur de courant universel

Référence: MCR-SL-CUC-300-I

Code: 2308043

Fabricant: PHOENIX_CONTACT

Description:

Convertisseur de courant universel
Convertisseur de courant universel pour la mesure de courants continus, alternatifs et déformés, 0 courant d’entrée ... 300 A, sortie 4 ... 20 mA

Catégories:

  • Détecteurs > Transducteur de courant
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 287,62 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2308043
Unité de conditionnement1 pcs
Page cataloguePage 241 (C-5-2017)
GTIN4046356434041
Poids par pièce (hors emballage)0,291 KGM
Numéro du tarif douanier90303330
Pays d'origineCN (Chine)

Cotes

Conducteur rond primaire (diamètre)32 mm
Largeur90 mm
Hauteur33,8 mm
Profondeur85 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 65 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C

Données d'entrée

Nombre d'entrées1
Plage de courant d'entrée0 A ... 300 A
Surintensité max. admissible3,33 x IIN
Plage de mesure de la fréquence20 Hz ... 6000 Hz (0 Hz)
Type de raccordementTransformation de câble : diamètre 32 mm
Fréquence assignée : Convertisseur standard20 Hz ... 6000 Hz
Courant primaire de référence Ipn300 A

Données de sortie

Dénomination sortieSortie courant
Signal de sortie courant4 mA ... 20 mA
Courant de sortie max.< 25 mA
Charge/charge de sortie Sortie courant< 300 Ω
Type de raccordementRaccordement vissé

Sortie de couplage

Dénomination sortieaucune sortie de couplage

Alimentation

Tension nominale d'alimentation24 V DC
Plage de tension d'alimentation20 V DC ... 30 V DC
Courant max. absorbé(30 + IOUT) mA
Consommation de puissance1,65 W

Caractéristiques de raccordement

Section de conducteur rigide min.0,25 mm²
Section de conducteur rigide max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Longueur à dénuder10 mm

Généralités

Classe de précision1
Erreur de transmission max.
Coefficient de température typ.0,02 %/K (0 ... 60 °C)
0,04 %/K (-40 °C ... 65 °C)
Défaut de linéarité
Réponse indicielle (10-90 %)150 ms
Catégorie de surtensionIII
Degré de pollution2
Tension d'isolement assignée300 V AC
Tension d'essai entrée/sortie3,5 kV (50 Hz, 1 min)
Tension d'essai entrée/alimentation3,5 kV (50 Hz, 1 min)
EmissionEN 61000-6-4
ImmunitéEN 61000-6-2
Colorisvert
Matériau du boîtierFrianyl B63 V0 GV30
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Normes et spécifications

EmissionEN 61000-6-4
ImmunitéEN 61000-6-2
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2308043 Détecteurs (EC002475)

Nom de la caractéristiquePlage de mesure de valeurs initiales, courant (EF008198)
Valeur de la caractéristique0 A
Nom de la caractéristiquePlage de mesure de valeurs finales, courant (EF008266)
Valeur de la caractéristique300 A
Nom de la caractéristiqueFinition de la solution analogique (EF003958)
Valeur de la caractéristique4-20 mA
Nom de la caractéristiqueFonction de configuration intégrée (EF003064)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec sortie de commutation (EF005225)
Valeur de la caractéristiqueNon
