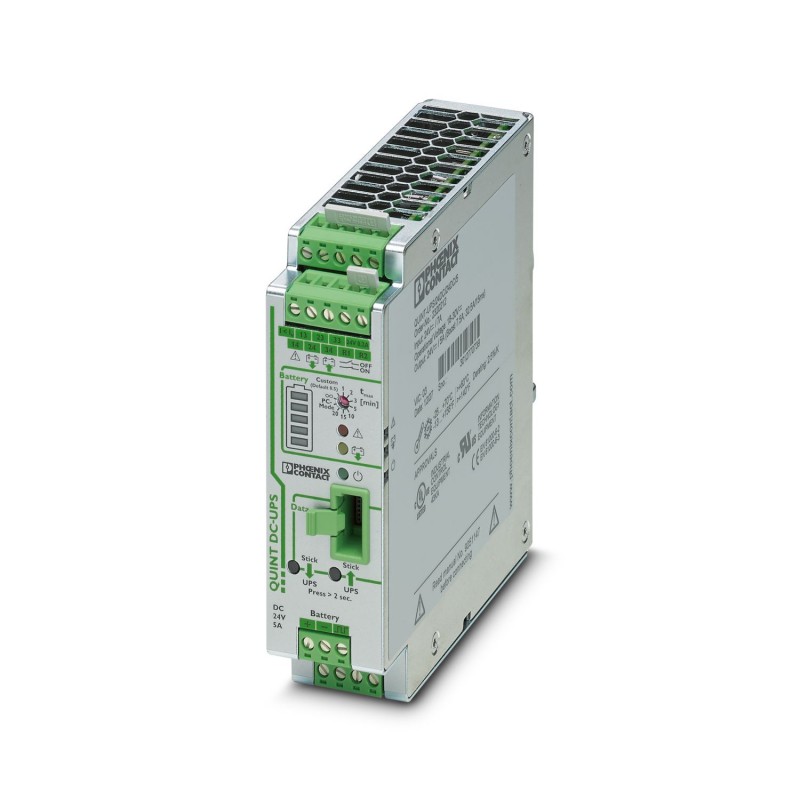

QUINT-UPS/24DC/24DC/5 2320212 PHOENIX CONTACT Alimentation secourue
QUINT-UPS/24DC/24DC/5
2320212
PHOENIX_CONTACT
Alimentation secourue
Onduleur avec technologie IQ pour montage sur rail, entrée : 24 V DC, sortie : 24 V DC/5 A, avec adaptateur universel pour montage sur rail UTA 107/30
Alimentation secourue avec technologie IQ pour montage sur profilé, entrée : 24 V DC, sortie : 24 V DC / 5 A, adaptateur de profilé universel UTA 107/30 monté inclus
Installation de réseaux de communication > Alimentation sans interruption
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Données d'entrée
| Fonctionnement DC | |
| Tension d'entrée | 24 V DC |
| Plage de tension nominale d'entrée | 24 V DC |
| Plage de tension d'entrée | 18 V DC ... 30 V DC |
| Plage de tension d'entrée DC | 18 V DC ... 30 V DC |
| Type de tension de la tension d'alimentation | DC |
| Temps de sauvegarde | 2 h (avec module de batterie 12 Ah) |
| Courant absorbé | 9,4 A (maximum, fonctionnement en réseau) |
| 10,3 mA (Marche à vide, fonctionnement en réseau) | |
| 1,8 A (Processus de charge, fonctionnement en réseau) | |
| Seuil de commutation fixe | ≤ 22 V DC |
| Seuil de commutation variable | 1 V/0,1 s |
Données de sortie
| Rendement | > 98 % (Alimentation secteur, pour accumulateur d'énergie chargé) |
| 98 % (Mode batterie) | |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de sortie | 18 V DC ... 30 V DC |
| Courant nominal de sortie (IN) | 5 A (-25 °C ... 50 °C) |
| Limitation du courant de sortie | En fonctionnement en réseau conformément au courant maximum admissible |
| > 7,5 A (Mode batterie) | |
| Temps de protection contre les microcoupures | 28800 s |
| Déclassement | 60 °C ... 70 °C (2,5 %/K) |
| 60 °C ... 70 °C (2,5 %/K) | |
| Puissance de sortie | 120 W |
| Puissance dissipée | 2,5 W (Fonctionnement en réseau) |
| 2,65 W (Fonctionnement en réseau) | |
| 2,64 W (Mode batterie) | |
| 2,93 W (Mode batterie) | |
| Montage en parallèle autorisé | oui, jusqu'à 2 modules avec module de redondance |
| 2 (Appareils) | |
| Connectabilité en série | non |
| non | |
| Fonctionnement sur secteur | |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de sortie | 18 V DC ... 30 V DC |
| Courant nominal de sortie (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 30 A (-25 °C ... 60 °C) |
| Temps | 12 ms (Technologie SFB) |
| Fonctionnement sur batterie | |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de sortie | 19,2 V DC ... 27,6 V DC (UOUT= UBAT- 0,5 V DC) |
| Courant nominal de sortie (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 32,5 A (-25 °C ... 60 °C) |
| Temps | 15 ms (Technologie SFB) |
| Signal: Alarme | |
| Description de la sortie | Relais (indépendant du potentiel) |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant de charge permanent | ≤ 100 mA |
| Signal: Charge de batterie | |
| Description de la sortie | Relais (indépendant du potentiel) |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Tension de sortie | 24 V |
| Courant de charge permanent | ≤ 100 mA |
| Signal: Mode batterie | |
| Description de la sortie | Relais (indépendant du potentiel) |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Tension de sortie | 24 V |
| Courant de charge permanent | ≤ 100 mA |
Stockage d’énergie
| Tension nominale UN | 24 V DC |
| Tension en fin de charge | 24 V DC ... 29 V DC (compensation thermique) |
| Courant de charge | 0,2 A ... 1,36 A |
| Plage de capacité nominale | 0,8 Ah ... 140 Ah |
| Contrôle de présence de batterie / intervalle de temps | 1 min. |
| Contrôle de présence de batterie (cyclique) | 60 s |
| Technologie IQ | oui |
| Compensation de température | 42 mV/K (préréglé) |
| Compensation de température (préréglée) | 42 mV/K |
| Gestion de réseau | Oui |
Caractéristiques de raccordement
| Entrée | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Sortie | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Signal | |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M4 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Interfaces
| Interface | IFS (Interface système) |
Signalisation
| Modes de signalisation | LED |
| Contact de relais | |
| Interface/logiciel | |
| Sortie de signal | |
| Nom signalisation | Power In OK |
| Affichage d'état | LED |
| Informations sur l'affichage d'état | statique on |
| statique on | |
| Sortie de signal: Sortie de couplage | |
| Nom signalisation | Alarme |
| Affichage d'état | LED |
| Informations sur l'affichage d'état | statique on |
| Coloris | rouge |
| Informations sur l'affichage d'état | statique on |
| Sortie de signal: Sortie de couplage | |
| Nom signalisation | Charge de batterie |
| Affichage d'état | Affichage LED à barres |
| Informations sur l'affichage d'état | dynamique |
| Coloris | vert/rouge |
| Informations sur l'affichage d'état | dynamique |
| Sortie de signal: Sortie de couplage | |
| Nom signalisation | Mode batterie |
| Affichage d'état | LED |
| Informations sur l'affichage d'état | statique on |
| Coloris | jaune |
| Informations sur l'affichage d'état | statique on |
Propriétés électriques
| Tension d'isolement entrée / sortie | 500 V DC |
| Tension d'isolement entrée, sortie/boîtier | 750 V DC |
Propriétés du produit
| Type de produit | DC-USV |
| Gamme de produits | QUINT USV |
| Technologie IQ | oui |
| MTBF (IEC 61709, SN 29500) | > 500000 h (25 °C) |
| > 500000 h (40 °C) | |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Espérance de vie (condensateurs électrolytiques) | |
| Temps | 316800 h |
Dimensions
| Largeur | 35 mm |
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 5 mm / 5 mm |
| Distance de montage en haut/en bas | 50 mm / 50 mm |
| Autre montage possible | |
| Largeur | 123 mm |
| Hauteur | 130 mm |
| Profondeur | 39 mm |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable : horizontalement 5 mm, verticalement 50 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Indications sur les matériaux
| Matériau du boîtier | Métallique |
| Version du boîtier | Aluminium (AlMg3) |
| Modèle de capot | Tôle d'acier galvanisée, exempte de chrome (VI) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air max. admissible (service) | ≤ 95 % (25 °C, pas de condensation) |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min. | |
Normes et spécifications
| Applications ferroviaires | EN 50121-4 |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
Homologations
| Homologations UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 | |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | 8 kV (Sévérité de contrôle 4) |
| Décharge dans l'air | 15 kV (Sévérité de contrôle 4) |
| Remarque | Critère A |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 20 V/m |
| Plage de fréquence | 1 GHz ... 2 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 2 GHz ... 3 GHz |
| Intensité de champ | 3 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Sortie | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Signal | 2 kV (Sévérité de contrôle 4 - asymétrique) |
| Remarque | Critère A |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Contrainte de surtension transitoire (Surge) | |
| Entrée | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Sortie | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Signal | 1 kV (Sévérité de contrôle 2 - asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| E/S/A | asymétrique |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V (Sévérité de contrôle 3) |
| Émissions | |
| Normes/Prescriptions | EN 61000-6-3 |
| Tension perturbatrice selon à EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Caractéristique | Valeur |
|---|---|
| Tension d'entrée (EF003840) | 18 V |
| Tension de sortie (EF003933) | 24 V |
| SNMP (EF005284) | Non |
| Type de tension (EF000187) | CC |
| Hauteur (EF000040) | 130 mm |
| Largeur (EF000008) | 35 mm |
| Profondeur (EF000049) | 125 mm |
| Poids (EF000167) | 0.5 kg |
| Temps de pontage à pleine charge (EF000428) | 28800 min |
| Raccordement d'entrée (EF009726) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320212-QUINT-UPS/24DC/24DC/5 | 130 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
