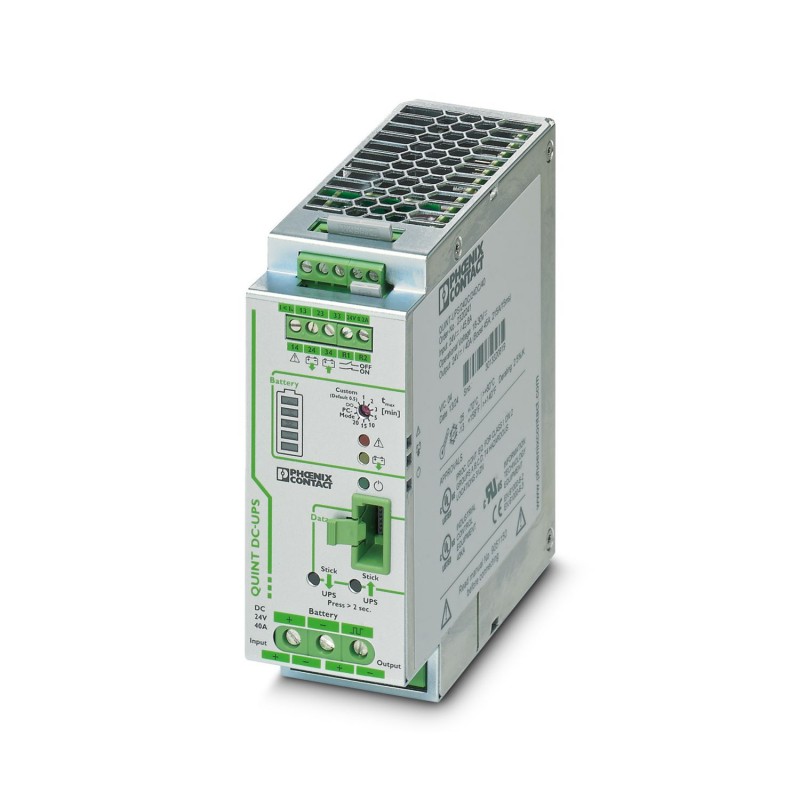

PHOENIX_CONTACT QUINT-UPS/ 24DC/ 24DC/40 2320241 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

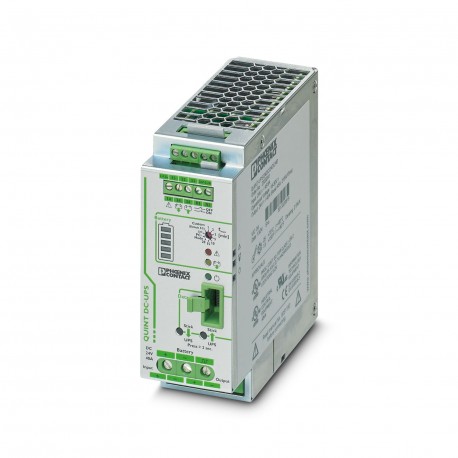

QUINT-UPS/ 24DC/ 24DC/40 2320241 PHOENIX CONTACT Alimentation secourue

Référence: QUINT-UPS/ 24DC/ 24DC/40

Code: 2320241

Fabricant: PHOENIX_CONTACT

Description:

Alimentation secourue
Alimentation sans coupure avec technologie IQ pour montage sur rail, entrée : 24 V DC, sortie : 24 V DC/40 A, avec adaptateur universel pour montage sur rail UTA 107/30
Alimentation sans coupure avec technologie IQ pour montage sur rail DIN, entrée : 24 V DC, sortie : 24 V DC/40 A, avec adaptateur universel UTA 107/30 monté sur rail DIN

Catégories:

  • Installation de réseaux de communication > Alimentation sans interruption
  • PHOENIX_CONTACT > Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 727,10 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2320241
Unité de conditionnement1 pcs
Page cataloguePage 275 (C-4-2017)
GTIN4046356554121
Poids par pièce (hors emballage)0,870 KGM
Numéro du tarif douanier85371091
Pays d'origineCN (Chine)

Cotes

Largeur47 mm
Hauteur130 mm
Profondeur125 mm
Largeur en cas de montage alternatif123 mm
Hauteur en cas de montage alternatif130 mm
Profondeur en cas de montage alternatif51 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)≤ 95 % (25 °C, pas de condensation)
Classe climatique3K3 (selon EN 60721)

Données d’entrée

Tension d'entrée24 V DC
Tension d'entrée nominale24 V DC
Plage de tension d'entrée18 V DC ... 30 V DC
Consommation de courant (maximale)51,9 A (maximum, fonctionnement en réseau)
Consommation de courant (pendant la charge)6,9 A (Charge, fonctionnement en réseau)
Seuil de commutation fixe≤ 22 V DC
Seuil de commutation variable1 V/0,1 s

Données de sortie (fonctionnement sur secteur 24 V DC)

Tension de sortie nominale24 V DC
Plage de tension de sortie (dépend de la tension d'entrée)18 V DC ... 30 V DC
Courant nominal de sortie (IN)40 A (-25 °C ... 50 °C)
POWER BOOST (IBoost)45 A (-25 °C ... 40 °C)
Selective Fuse Breaking (ISFB)215 A (-25 °C ... 60 °C)

Données de sortie (fonctionnement sur pile 24 V DC)

Tension de sortie nominale24 V DC
Plage de tension de sortie (dépend de la tension d'entrée)19,2 V DC ... 27,6 V DC (UOUT= UBAT- 0,5 V DC)
Courant nominal de sortie (IN)40 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)45 A (-25 °C ... 40 °C)
Selective Fuse Breaking (ISFB)215 A (-25 °C ... 60 °C)

Données de sortie générales

Rendement> 99 % (Alimentation secteur, pour accumulateur d'énergie chargé)

Généralités

Technologie IQoui
Poids net0,7 kg
Classe de protectionIII
MTBF (IEC 61709, SN 29500)> 500000 h (40 °C)
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Conseils pour le montagejuxtaposable : horizontalement 5 mm, verticalement 50 mm

Caractéristiques de raccordement entrée

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,5 mm²
Section de conducteur rigide max.16 mm²
Section de conducteur souple min.0,5 mm²
Section de conducteur souple max.16 mm²
Section du conducteur AWG min.8
Section du conducteur AWG max.6
Longueur à dénuder10 mm
Filetage visM4

Caractéristiques de raccordement sortie

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,5 mm²
Section de conducteur rigide max.16 mm²
Section de conducteur souple min.0,5 mm²
Section de conducteur souple max.16 mm²
Section du conducteur AWG min.8
Section du conducteur AWG max.6
Longueur à dénuder10 mm
Filetage visM4

Caractéristiques de raccordement signalisation

Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.4 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Filetage visM4

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
ImmunitéEN 61000-6-2:2005
Connexion selon la normeCUL
Normes/PrescriptionsEN 61000-4-2
Décharge par contact4 kV (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-3
Plage de fréquence80 MHz ... 1 GHz
Intensité de champ10 V/m
Plage de fréquence1,4 GHz ... 2 GHz
Intensité de champ3 V/m
Normes/PrescriptionsEN 61000-4-4
RemarqueCritère B
Normes/PrescriptionsEN 61000-6-3
EN 61000-4-6
Plage de fréquence0,15 MHz ... 80 MHz
Tension10 V (Sévérité de contrôle 3)
Directive basse tensionConformité à la directive NSR 2006/95/CE
Norme – sécurité électriqueEN 60950-1/VDE 0805 (SELV)
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Homologations ULUL Listed UL 508
Norme UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux)
Choc18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3g tv= 90 min.
Applications ferroviairesEN 50121-4

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2320241 Installation de réseaux de communication (EC000382)

Nom de la caractéristiqueTension d'entrée (EF003840)
Valeur de la caractéristique18 V
Nom de la caractéristiqueTension de sortie (EF003933)
Valeur de la caractéristique24 V
Nom de la caractéristiqueSNMP (EF005284)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique130 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique47 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique125 mm
Nom de la caractéristiquePoids (EF000167)
Valeur de la caractéristique0.85 kg
Nom de la caractéristiqueTemps de pontage à pleine charge (EF000428)
Valeur de la caractéristique3600 min
Nom de la caractéristiqueRaccordement d'entrée (EF009726)
Valeur de la caractéristiqueAutre
