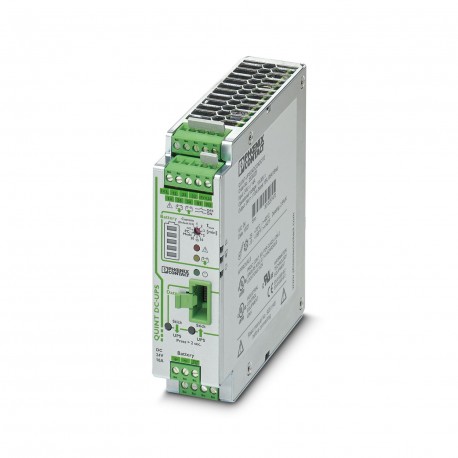

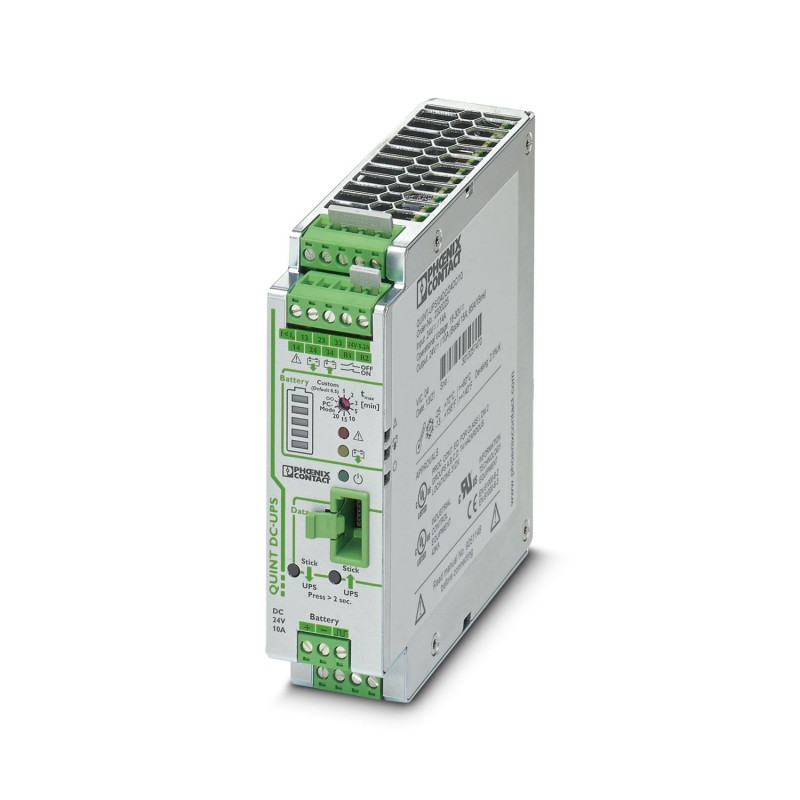

Référence: QUINT-UPS/ 24DC/ 24DC/10
Code: 2320225
Fabricant: PHOENIX_CONTACT
Description:
Catégories:
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
DERNIÈRE CONSULTÉS
| Fonctionnement DC | |
| Tension d'entrée | 24 V DC |
| Plage de tension nominale d'entrée | 24 V DC |
| Plage de tension d'entrée | 18 V DC ... 30 V DC |
| Plage de tension d'entrée DC | 18 V DC ... 30 V DC |
| Type de tension de la tension d'alimentation | DC |
| Temps de sauvegarde | 3 h (avec module de batterie 38 Ah) |
| Courant absorbé | 19 A (maximum, fonctionnement en réseau) |
| 10,4 mA (Marche à vide, fonctionnement en réseau) | |
| 4 A (Processus de charge, fonctionnement en réseau) | |
| Seuil de commutation fixe | ≤ 22 V DC |
| Seuil de commutation variable | 1 V/0,1 s |
| Rendement | > 98 % (Alimentation secteur, pour accumulateur d'énergie chargé) |
| > 98 % (Mode batterie) | |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de sortie | 18 V DC ... 30 V DC |
| Courant nominal de sortie (IN) | 10 A (-25 °C ... 50 °C) |
| Limitation du courant de sortie | En fonctionnement en réseau conformément au courant maximum admissible |
| > 15 A (Mode batterie) | |
| Temps de protection contre les microcoupures | 10800 s |
| Déclassement | 60 °C ... 70 °C (2,5 %/K) |
| 60 °C ... 70 °C (2,5 %/K) | |
| Puissance de sortie | 240 W |
| Puissance dissipée | 2,6 W (Fonctionnement en réseau) |
| 4,6 W (Fonctionnement en réseau) | |
| 2,9 W (Mode batterie) | |
| 5,27 W (Mode batterie) | |
| Montage en parallèle autorisé | oui, jusqu'à 2 modules avec module de redondance |
| 2 (Appareils) | |
| Connectabilité en série | non |
| non | |
| Fonctionnement sur secteur | |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de sortie | 18 V DC ... 30 V DC |
| Courant nominal de sortie (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 60 A (-25 °C ... 60 °C) |
| Temps | 12 ms (Technologie SFB) |
| Fonctionnement sur batterie | |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de sortie | 19,2 V DC ... 27,6 V DC (UOUT= UBAT- 0,5 V DC) |
| Courant nominal de sortie (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 65 A (-25 °C ... 60 °C) |
| Temps | 15 ms (Technologie SFB) |
| Signal: Alarme | |
| Description de la sortie | Relais (indépendant du potentiel) |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant de charge permanent | ≤ 100 mA |
| Signal: Charge de batterie | |
| Description de la sortie | Relais (indépendant du potentiel) |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Tension de sortie | 24 V |
| Courant de charge permanent | ≤ 100 mA |
| Signal: Mode batterie | |
| Description de la sortie | Relais (indépendant du potentiel) |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Tension de sortie | 24 V |
| Courant de charge permanent | ≤ 100 mA |
| Tension nominale UN | 24 V DC |
| Tension en fin de charge | 24 V DC ... 29 V DC (compensation thermique) |
| Courant de charge | 0,2 A ... 2,88 A |
| Plage de capacité nominale | 1,3 Ah ... 140 Ah |
| Contrôle de présence de batterie / intervalle de temps | 1 min. |
| Contrôle de présence de batterie (cyclique) | 60 s |
| Technologie IQ | oui |
| Compensation de température | 42 mV/K (préréglé) |
| Compensation de température (préréglée) | 42 mV/K |
| Gestion de réseau | Oui |
| Entrée | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Sortie | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Signal | |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M4 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Interface | IFS (Interface système) |
| Modes de signalisation | LED |
| Contact de relais | |
| Interface/logiciel | |
| Sortie de signal | |
| Nom signalisation | Power In OK |
| Affichage d'état | LED |
| Informations sur l'affichage d'état | statique on |
| statique on | |
| Sortie de signal: Sortie de couplage | |
| Nom signalisation | Alarme |
| Affichage d'état | LED |
| Informations sur l'affichage d'état | statique on |
| Coloris | rouge |
| Informations sur l'affichage d'état | statique on |
| Sortie de signal: Sortie de couplage | |
| Nom signalisation | Charge de batterie |
| Affichage d'état | Affichage LED à barres |
| Informations sur l'affichage d'état | dynamique |
| Coloris | vert/rouge |
| Informations sur l'affichage d'état | dynamique |
| Sortie de signal: Sortie de couplage | |
| Nom signalisation | Mode batterie |
| Affichage d'état | LED |
| Informations sur l'affichage d'état | statique on |
| Coloris | jaune |
| Informations sur l'affichage d'état | statique on |
| Tension d'isolement entrée / sortie | 500 V DC |
| Tension d'isolement entrée, sortie/boîtier | 750 V DC |
| Type de produit | DC-USV |
| Gamme de produits | QUINT USV |
| Technologie IQ | oui |
| MTBF (IEC 61709, SN 29500) | > 500000 h (40 °C) |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Espérance de vie (condensateurs électrolytiques) | |
| Temps | 295585 h |
| Largeur | 35 mm |
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 5 mm / 5 mm |
| Distance de montage en haut/en bas | 50 mm / 50 mm |
| Autre montage possible | |
| Largeur | 123 mm |
| Hauteur | 130 mm |
| Profondeur | 39 mm |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable : horizontalement 5 mm, verticalement 50 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Matériau du boîtier | Métallique |
| Matériau du boîtier | Tôle d'acier galvanisée |
| Version du boîtier | Aluminium (AlMg3) |
| Modèle de capot | Tôle d'acier galvanisée, exempte de chrome (VI) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air max. admissible (service) | ≥ 95 % (25 °C, pas de condensation) |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min. | |
| Applications ferroviaires | EN 50121-4 |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Homologations UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 | |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | 8 kV (Sévérité de contrôle 4) |
| Décharge dans l'air | 15 kV (Sévérité de contrôle 4) |
| Remarque | Critère A |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 20 V/m |
| Plage de fréquence | 1 GHz ... 3 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 2 GHz ... 3 GHz |
| Intensité de champ | 3 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Sortie | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Signal | 2 kV (Sévérité de contrôle 4 - asymétrique) |
| Remarque | Critère A |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Contrainte de surtension transitoire (Surge) | |
| Entrée | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Sortie | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Signal | 1 kV (Sévérité de contrôle 2 - asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| E/S/A | asymétrique |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V (Sévérité de contrôle 3) |
| Émissions | |
| Normes/Prescriptions | EN 61000-6-3 |
| Tension perturbatrice selon à EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
