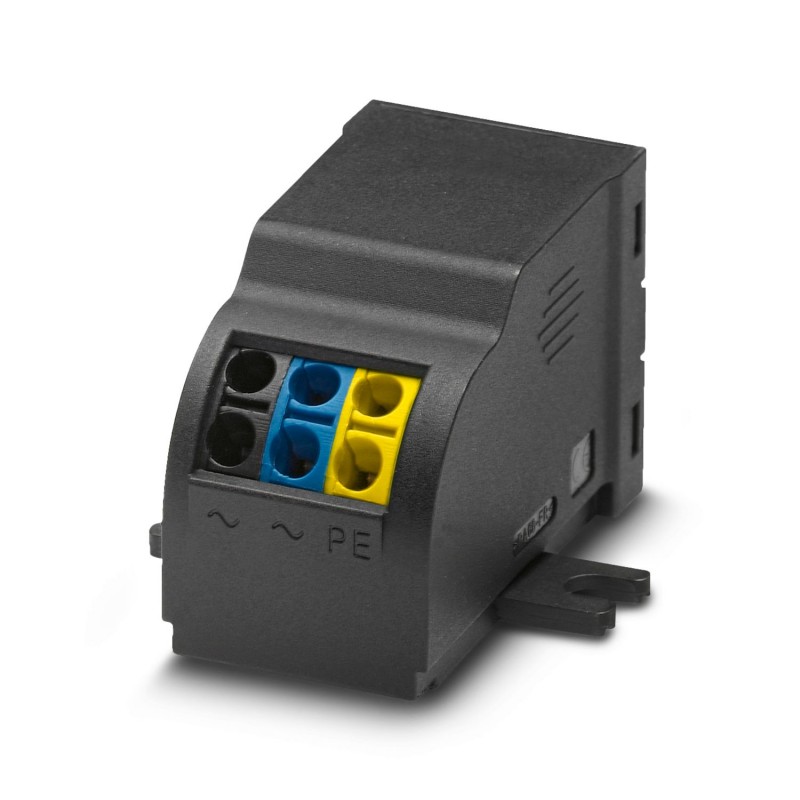

BT-1S-230AC/A 2803409 PHOENIX CONTACT Dispositif de protection antisurtension type 3
BT-1S-230AC/A
2803409
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3
Déchargeur de type 3 pour un montage universel dans les boîtes d’installation, les gouttières, les installations encastrées ou directement sur l’équipement terminal. Circuit à température contrôlée, indication de défaut acoustique. Installation dans un câblage de dérivation ou de passage. Fabrication :230 V AC
Parafoudre de type 3 pour montage universel dans les boîtes d’installation, les goulottes de type seuil, les installations sous le sol ou directement dans le dispositif de terminaison. Circuit avec surveillance thermique, alerte acoustique de défaut. Installation en branche ou par câblage. Conception : 230 V AC
Protection par mise à la terre, contre la foudre et contre les surtensions > Appareil de protection contre la surtension pour appareil terminal
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2803409 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 73 (C-4-2017) |
| GTIN | 4046356350976 |
| Poids par pièce (hors emballage) | 0,027 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -30 °C ... 75 °C |
| Température ambiante (stockage/transport) | -30 °C ... 75 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
Généralités
| Types EN | T3 |
|---|---|
| Système d'alimentation CEI | TN-S |
| TT | |
| IT avec conducteur N | |
| Nombre de ports | One |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Montage vissé |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 2 |
| Écart avec les parties actives et mises à la terre | 3 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module encastré |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | acoustique |
Circuit de protection
| Tension nominale UN | 230/400 V AC (TN-S) |
|---|---|
| 230/400 V AC (TT - uniquement avec un disjoncteur différentiel) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 275 V AC |
| Tension permanente maximale UC(L-PE) | 440 V AC |
| Tension permanente maximale UC(N-PE) | 440 V AC |
| Courant de charge nominal IL | 16 A (30 °C) |
| Courant résidual IPE | ≤ 3 µA |
| Courant nom. de décharge In(8/20)µs | 3 kA |
| Consommation de puissance en veille PC | ≤ 400 mVA |
| Tension d'essai de référence UREF | 255 V AC |
| Courant de décharge Imax(8/20) µs maximal | 8 kA |
| Choc combiné UOC | 6 kV |
| Niveau de protection en tension Up(L-N) | ≤ 1,3 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Réponse au TOV pour UT(L-N) | 335 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(L-PE) | 440 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode résistance) | |
| 1455 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 16 A (MCB B) |
| Courant de court-circuit assigné ISCCR | 1 kA AC |
| Fusible en amont maximum pour câblage de lignes de dérivation | 16 A (MCB B) |
| Fusible maximal pour câblage traversant | 16 A (MCB B) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Longueur à dénuder | 10 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
| Caractéristique | Valeur |
|---|---|
| Tension continue la plus élevée CA (EF004198) | 440 V |
| Niveau de protection L-N (EF004236) | 1.3 kV |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 2.5 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 2.5 mm² |
| Avec contact de signalisation à distance (EF000422) | Non |
| Signalisation au niveau de l'appareil (EF004241) | Acoustique |
| Classe d'essai type 3 (EF004231) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2803409-BT-1S-230AC/A | 204 Kbytes |
|
