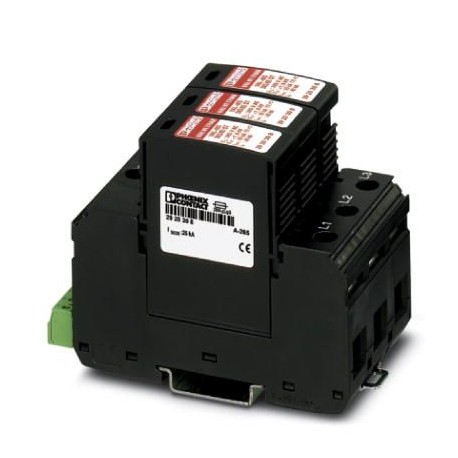

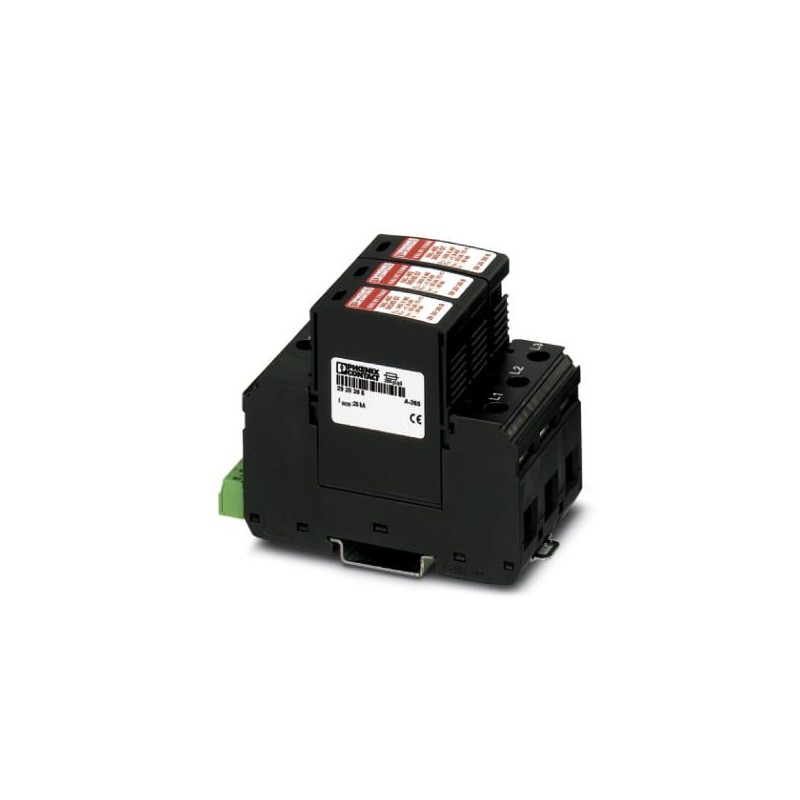

VAL-MS 385/65/3+0-FM 2921006 PHOENIX CONTACT Module de protection antisurtension de type 2 pour systèmes d'a..
VAL-MS 385/65/3+0-FM
2921006
PHOENIX_CONTACT
Module de protection antisurtension de type 2 pour systèmes d'alimentation à 4 fils (L1, L2, L3, PEN), avec encliquetage des connecteurs et contact de signalisation à distance.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Hauteur | 99 mm |
|---|---|
| Largeur | 53,4 mm |
| Profondeur | 77,5 mm |
| Pas | 3 UL |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| IP20 (uniquement lorsque toutes les bornes sont utilisées) | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g |
| Vibration (fonctionnement) | 7,5g |
Généralités
| Système d'alimentation CEI | TN-C |
|---|---|
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | EN 60664-1 |
| EN 61643-11 | |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Sens de l'action | 3L-PEN |
Circuit de protection
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Tension nominale UN | 240/415 V AC (TN-C) |
| Tension permanente maximale UC (L-PEN) | 385 V AC |
| UT (résistant aux TOV) | 480 V AC (5 s / L-N) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 1800 µA |
| Consommation de puissance en veille PC | ≤ 690 mVA |
| Courant de décharge Imax (8/20)µs maximal (L-PEN) | 65 kA |
| Courant nominal de décharge In (8/20) µs (L-PEN) | 30 kA |
| Niveau de protection en tension UP (L-PEN) | ≤ 1,8 kV |
| Tension résiduelle (L-PEN) | ≤ 1,3 kV |
| ≤ 1,2 kV (à 5 kA) | |
| ≤ 1,15 kV (pour 3 kA) | |
| ≤ 1,8 kV | |
| Temps d'amorçage tA (L-PE) | ≤ 25 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 250 A AC (gG) |
| Fusible en amont maximum pour câblage simple en V | 80 A AC (gG - 16 mm²) |
| Résistance aux courts-circuits IP en présence d'une protection max. en amont (effectif) | 25 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
Connexion du circuit de protection
| Mode de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | BJ à vis Biconnect |
| Type de raccordement OUT | BJ à vis Biconnect |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section du conducteur AWG min. | 15 |
| Section du conducteur AWG max. | 2 |
| Section conduct. AWG | 15 ... 2 |
Contact de signalisation à distance
| Dénomination connexion | Contact de signalisation à distance de défaut |
|---|---|
| Fonction de commutation | Inverseur |
| Mode de raccordement | Raccordement vissé |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Tension de service maximale Umax AC | 250 V AC |
| Courant de service maximal Imax | 1,5 A AC (250 V AC) |
| 1,5 A DC (30 V DC) |
Normes et spécifications
| Normes / Spécifications | CEI 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2921006-VAL-MS 385/65/3+0-FM | 123 Kbytes |
|
