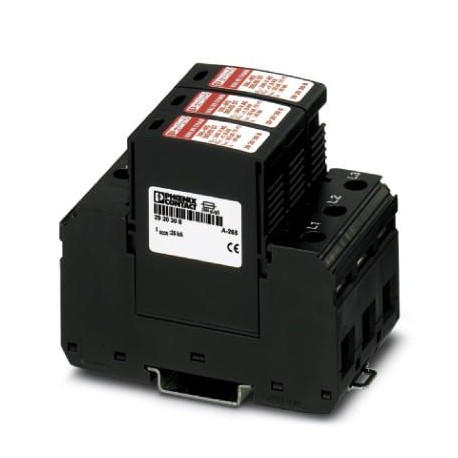

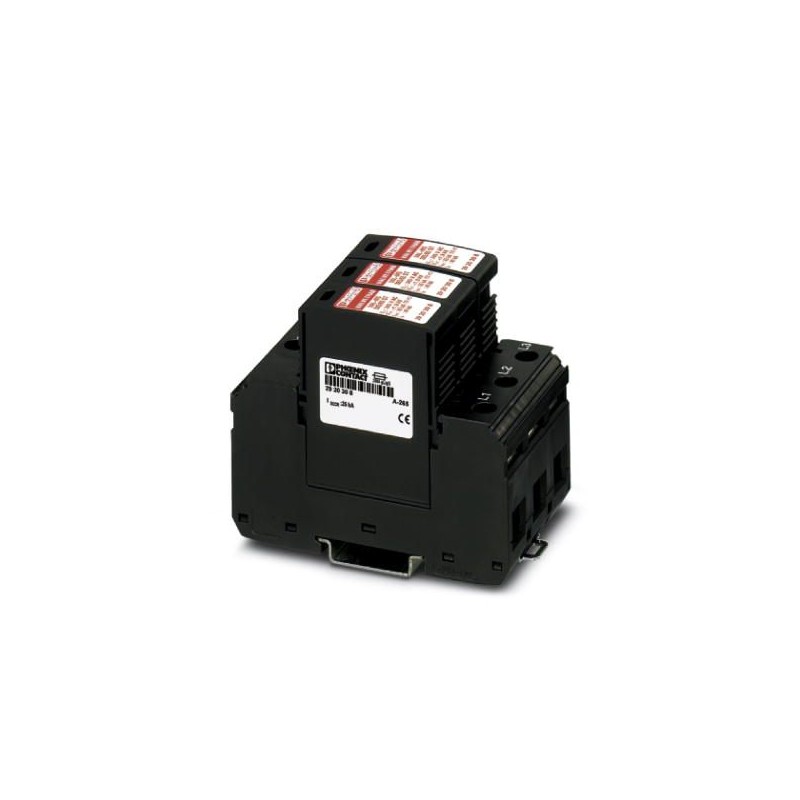

VAL-MS 385/65/3+0 2921019 PHOENIX CONTACT Type de parafoudre 2 contre les surtensions pour les systèmes à 4 ..
VAL-MS 385/65/3+0
2921019
PHOENIX_CONTACT
Type de parafoudre 2 contre les surtensions pour les systèmes à 4 fils d'alimentation (L1, L2, L3, PEN), avec connecteur de verrouillage.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Cotes
| Hauteur | 90 mm |
|---|---|
| Largeur | 53,4 mm |
| Profondeur | 77,5 mm |
| Pas | 3 UL |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| IP20 (uniquement lorsque toutes les bornes sont utilisées) | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g |
| Vibration (fonctionnement) | 7,5g |
Généralités
| Normes/prescriptions | CEI 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-C |
| Nombre de ports | One |
| Conception SPD | Type de dispositif limiteur de tension |
| Circuits de protection | L-PEN |
| Type de montage | Profilé : 35 mm |
| Coloris | noir |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC (L-PEN) | 385 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 1800 µA |
| Consommation de puissance en veille PC | ≤ 690 mVA |
| Courant nominal de décharge In (8/20) µs (L-PEN) | 30 kA |
| Courant de décharge maximal Imax (8/20) µs (L-PEN) | 65 kA |
| Courant de foudre d'essai (10/350)˽µs (L-PEN), charge | 1,25 As |
| Courant de foudre d'essai (10/350)˽µs (L-PEN), énergie spécifique | 1,56 kJ/Ω |
| Courant de foudre d'essai (10/350)˽µs (L-PEN), valeur de crête limp | 2,5 kA |
| Courant de décharge global ITotal (8/20) µs | 200 kA |
| Courant de décharge global ITotal (10/350) µs | 7,5 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension UP (L-PEN) | ≤ 1,8 kV |
| Tension résiduelle Ures (L-PEN) | ≤ 1,8 kV (pour In) |
| ≤ 1,3 kV (pour 10 kA) | |
| ≤ 1,2 kV (à 5 kA) | |
| ≤ 1,15 kV (pour 3 kA) | |
| Réponse au TOV pour UT (L-PEN) | 480 V AC (5 s / mode résistance) |
| Temps d'amorçage tA (L-PEN) | ≤ 25 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 250 A AC (gG) |
| Fusible en amont maximum pour câblage simple en V | 80 A AC (gG - 16 mm²) |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
ETIM
| ETIM 2.0 | EC000941 |
|---|---|
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2921019-VAL-MS 385/65/3+0 | 119 Kbytes |
|
