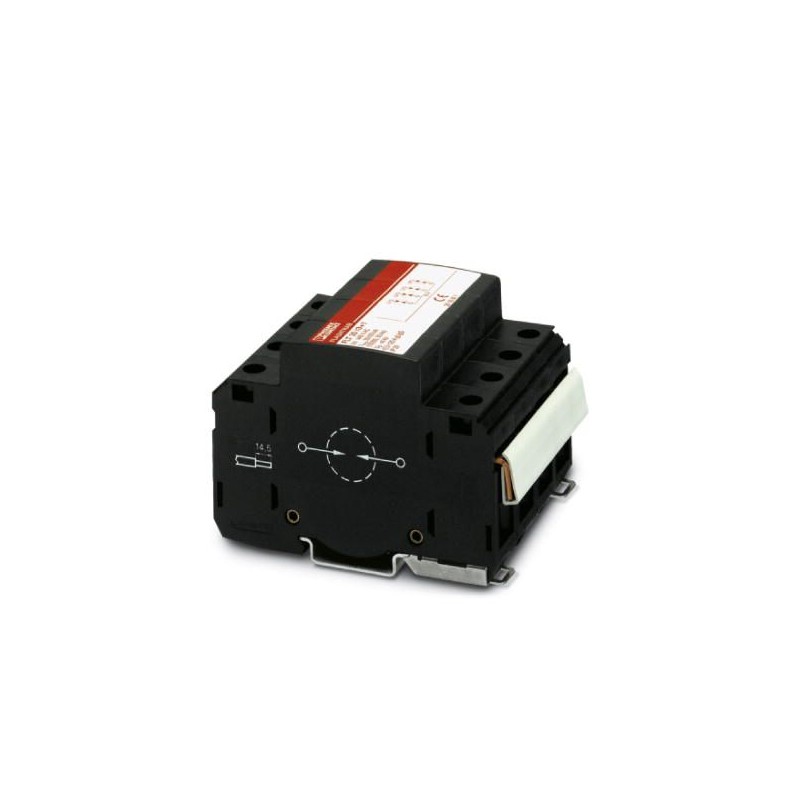

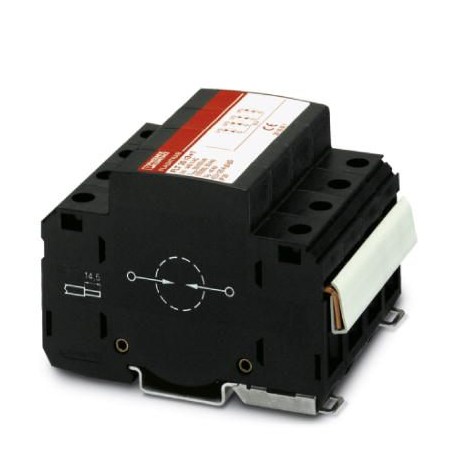

FLT 35/3+1 CTRL-2.0/I 2800125 PHOENIX CONTACT Parafoudres combinés de type 1/2
FLT 35/3+1 CTRL-2.0/I
2800125
PHOENIX_CONTACT
Parafoudres combinés de type 1/2
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2800125 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 20 (TT-2011) |
| GTIN | 4046356481281 |
| Poids par pièce (hors emballage) | 0,708 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | ≤ 95 % |
Généralités
| Système d'alimentation CEI | TT |
|---|---|
| TN-S | |
| Matériau du boîtier | PA-GF |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | EN 60664-1 |
| EN 61643-11 | |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 4 |
| Message protection antisurtension défectueuse | optique |
| Sens de l'action | 3L-N & N-PE |
Circuit de protection
| Classe d'essai CEI | I |
|---|---|
| T1 | |
| Types EN | T1 |
| Tension permanente maximale UC | 260 V AC |
| Tension permanente maximale UC(L-N) | 260 V AC |
| Tension permanente maximale UC(N-PE) | 260 V AC |
| UT(résistant aux TOV) | 335 V (5 s / L-N) |
| UT(à l'épreuve des TOV) | 1200 V AC (200 ms / N-PE) |
| Fréquence nominale fN | 50 Hz |
| 60 Hz | |
| Courant résidual IPE | ≤ 0,1 mA |
| Consommation de puissance en veille PC | ≤ 26 mVA |
| Courant de décharge Imax(8/20) µs maximal (L-N) | 35 kA |
| Courant de décharge Imax(8/20) µs maximal (N-PE) | 50 kA |
| Courant d'essai (10/350) µs, charge | 17,5 As |
| Courant d'essai (10/350) µs, énergie spécifique | 306 kJ/Ω (L-N) |
| Courant d'essai (10/350) µs, valeur de crête limp | 35 kA (L-N) |
| Courant nom. de décharge In(8/20)µs | |
| Courant nominal de décharge In(8/20) µs (L-N) | 35 kA |
| Courant nominal de décharge In(8/20) µs (N-PE) | 50 kA |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs (L-N) | ≤ 2 kV |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs (N-PE) | ≤ 2 kV |
| Niveau de protection en tension Up(L-N) | ≤ 2 kV |
| Niveau de protection en tension UP(N-PE) | ≤ 2 kV |
| Temps de réponse tA | ≤ 100 ns |
| Temps d'amorçage tA(L-N) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 400 A (NH-gL) |
| Protection contre les courts-circuits IPavec une protection max. en amont (effective) | 25 kA |
| Capacité de suppression du courant de suite Ifi(L-N) | 3 kA |
| Capacité de suppression du courant de suite Ifi(N-PE) | 100 A |
Connexion du circuit de protection
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Bloc de jonction à vis Biconnect |
| Type de raccordement OUT | Bloc de jonction à vis Biconnect |
| Technique de raccordement | Double bornier de raccordement |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 14,5 mm |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 2 |
Normes et spécifications
| Normes / Spécifications | CEI 61643-1 2005 |
|---|---|
| DIN EN 61643-11 2002 | |
| DIN EN 61643-11/A11 2007 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127140201eCl@ss 5.027140201eCl@ss 5.127140201eCl@ss 6.027140201eCl@ss 7.027140201eCl@ss 8.027130802eCl@ss 9.027130802
