PHOENIX_CONTACTTrabtech (TT)FLT-PLUS 2800116 PHOENIX CONTACT Parafoudres combinés de type 1/2

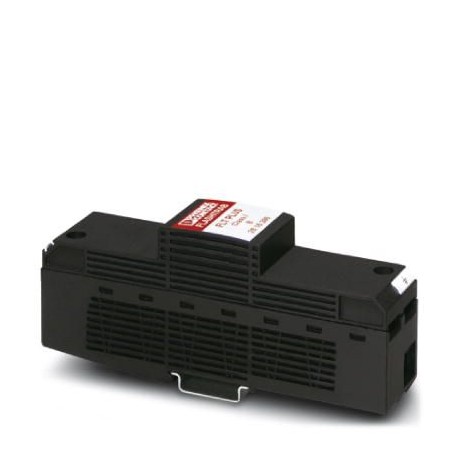

PHOENIX_CONTACT FLT-PLUS 2800116 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

FLT-PLUS 2800116 PHOENIX CONTACT Parafoudres combinés de type 1/2

Référence: FLT-PLUS

Code: 2800116

Fabricant: PHOENIX_CONTACT

Description:

Parafoudres combinés de type 1/2
Type 1 / Classe I (déchargeur de courant de foudre) avec déchargeur d’arc Arc-Cpping, plaques d’extinction pour une capacité d’extinction élevée du corr. Réseau répétitif, 1 canal. Largeur du boîtier : 35 mm (2 pièces)

Catégories:

  • PHOENIX_CONTACT > Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Données commerciales

Code de commande2800116
Unité de conditionnement1 pcs
Page cataloguePage 23 (TT-2011)
GTIN4046356480017
Poids par pièce (hors emballage)0,519 KGM
Numéro du tarif douanier85363030
Pays d'origineDE (Allemagne)

Cotes

Hauteur150 mm
Largeur35,5 mm
Profondeur65,5 mm
Pas2 UL

Conditions d'environnement

Indice de protectionIP20 (uniquement lorsque toutes les bornes sont utilisées)
Température ambiante (fonctionnement)-40 °C ... 85 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 2000 m (amsl (au-dessus du niveau de la mer))
Humidité de l'air admissible (service)5 % ... 95 %

Généralités

Classe d'essai CEII
T1
Types ENT1
Système d'alimentation CEITT
TN-C
TN-S
Circuits de protectionL-PEN
Type de montageProfilé : 35 mm
Colorisnoir
Matériau du boîtierPA 6.6
Degré de pollution2
Classe d'inflammabilité selon UL 94V-0
TypeModule pour profilés monobloc
Nombre de pôles1
Message protection antisurtension défectueuseaucun

Circuit de protection

Tension nominale UN230/400 V AC (TN)
230/400 V AC (TT)
Fréquence nominale fN50 Hz (60 Hz)
Tension permanente maximale UC(L-PEN)440 V AC
Courant de charge nominal IL80 A
Courant résidual IPE≤ 0,1 mA
Consommation de puissance en veille PC≤ 44 mVA
Courant nominal de décharge In(8/20) µs (L-PEN)50 kA
Courant d'essai (10/350) µs, charge25 As
Courant d'essai (10/350) µs, énergie spécifique625 kJ/Ω
Courant d'essai (10/350) µs, valeur de crête limp50 kA
Capacité de suppression du courant de suite Ifi(L-PEN)25 kA
Courant de court-circuit assigné ISCCR25 kA
Niveau de protection en tension UP(L-PEN)≤ 5 kV
Tension de choc d'amorçage à 6 kV (1,2/50)µs≤ 5 kV
Réponse au TOV pour UT(L-PEN)440 V AC (5 s / mode résistance)
440 V AC (120 min / mode résistance)
Temps d'amorçage tA(L-PEN)≤ 100 ns
Fusible en amont maximum pour câblage simple en V80 A AC (gG)
Fusible en amont maximum pour câblage de lignes de dérivation500 A AC (gG)

Caractéristiques de raccordement

Type de raccordementRaccordement vissé
Filetage visM6
Couple de serrage8 Nm
Longueur à dénuder19 mm
Section de conducteur souple min.16 mm²
Section de conducteur souple max.35 mm²
Section de conducteur rigide min.10 mm²
Section de conducteur rigide max.50 mm²
Section conduct. AWG6 ... 1

Normes et spécifications

Normes / SpécificationsCEI 61643-11 2011
EN 61643-11 2012

Classifications

ETIM for 2800116 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000381)

Nom de la caractéristiqueForme de réseau CC (EF009926)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau IT (EF009927)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TN (EF009928)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TN-C (EF009929)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TN-C-S (EF009933)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TN-S (EF009930)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TT (EF009931)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAutre forme de réseau (EF009932)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCourant de foudre (10/350) (EF000421)
Valeur de la caractéristique50 kA
Nom de la caractéristiqueTension continue la plus élevée CA (EF004198)
Valeur de la caractéristique440 V
Nom de la caractéristiqueCapacité d'extinction du courant de suite (EF004193)
Valeur de la caractéristique25 kA
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueTaille (EF002566)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSection de conducteur rigide max. (monofilaire/multifilaire) (EF008827)
Valeur de la caractéristique50 mm²
Nom de la caractéristiqueSection de conducteur flexible max. (fil fin) (EF008828)
Valeur de la caractéristique35 mm²
Nom de la caractéristiqueAvec contact de signalisation à distance (EF000422)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMode extraction (EF004181)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSignalisation au niveau de l'appareil (EF004241)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse d'essai type 1 (EF004229)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFusible auxiliaire intégré (EF008797)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un usage extérieur (EF003532)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
