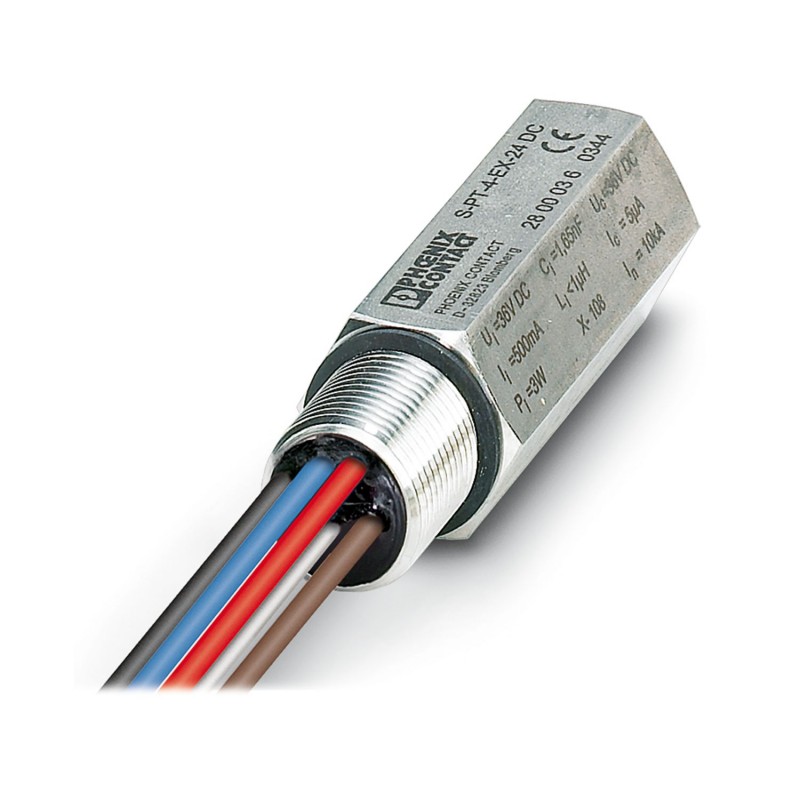

S-PT-4-EX-24DC 2800036 PHOENIX CONTACT Dispositif de protection antisurtension
S-PT-4-EX-24DC
2800036
PHOENIX_CONTACT
Dispositif de protection antisurtension
Protection contre les surtensions à deux niveaux pour trois ou quatre signaux provenant de circuits de signaux pilotés sans potentiel vers la terre dans le module à visser IP67 pour têtes de capteurs, connexion M20 x 1,5. Testé selon les types de protection dans les zones Ex Ex d/Ex tD/Ex ia IIC/Ex iaD. Convient pour une utilisation dans les systèmes de bus de terrain selon le concept FISCO (concept de bus à sécurité intrinsèque), adapté à HART.
Protection contre les surtensions biphasées pour circuits de signal sans potentiel à trois ou quatre signaux de masse dans le module à vis certifié IP67 pour têtes de capteur, connexion M20 x 1,5. Testé selon les types de protection dans les zones à risque potentiel d’explosion Ex d / Ex tD / Ex ia IIC / Ex iaD. Adapté à une utilisation dans le système de bus de terrain selon le concept FISCO, compatible HART. Peut être utilisé dans des circuits de sécurité jusqu’à la SIL 3.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre combiné pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2800036 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 118 (C-4-2017) |
| GTIN | 4046356411042 |
| Poids par pièce (hors emballage) | 0,207 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (non Ex) |
|---|---|
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP67 |
Généralités
| Matériau du boîtier | Acier inoxydable |
|---|---|
| Coloris | argenté |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| CEI 60079-11 | |
| Type de montage | M20 |
| Type | Module à visser |
| Nombre de pôles | 4 |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 36 V DC |
| 25 V AC | |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 260 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge global Itotal(10/350) µs | 2 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 50 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 130 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1,1 kV |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 60 V |
| Niveau de protection Up(fil-fil) | ≤ 65 V (C3 - 10 A) |
| Niveau de protection Up(fil-terre) | ≤ 1,1 kV (C3 - 100 A) |
| ≤ 1,1 kV (C1 - 1 kV / 500 A) | |
| ≤ 1,2 kV (C2 - 10 kV / 5 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,1 dB (30 MHz / 50 Ω) |
| typ. 0,1 dB (6 MHz / 150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 70 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 40 MHz |
| Capacité (fil-fil) | typ. 20 pF |
| Capacité (fil-terre) | typ. 5 pF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C3 - 25 A |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
Normes et spécifications
| Normes/prescriptions | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-1 2007 | |
| EN 60079-11 2012 | |
| EN 60079-31 2009 | |
| CEI 60079-0 2011 | |
| CEI 60079-1 2007 | |
| CEI 60079-11 2011 | |
| CEI 60079-31 2008 |
Généralités
| Capacité interne maximale Ci | 1,65 nF |
|---|---|
| Inductance interne max. Li | 1 µH |
| Courant d’entrée max. Ii | 500 mA (T4 / ≤ 75 °C) |
| 500 mA (T5 / ≤ 75 °C) | |
| 500 mA (T6 / ≤ 60 °C) | |
| Tension d'entrée max. Ui | 36 V DC |
| Puissance d'entrée max. Pi | 3 W |
| Tension d'isolement à la terre | 500 V AC |
| Température ambiante (fonctionnement) | -40 °C ... 75 °C (T4) |
| -40 °C ... 75 °C (T5) | |
| -40 °C ... 60 °C (T6) |
Conformité / homologations
| ATEX | II 1 G Ex ia IIC T4...T6 |
|---|---|
| II 2 G Ex d IIC T4...T6 | |
| II 1 D Ex iaD 20 IP6x T85 °C...135 °C | |
| II 2 D Ex tD A21 IP6x T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex d IIC T4...T6 | |
| Ex iaD IP6x T85 °C...135 °C | |
| Ex tD A21 IP6x T85 °C...135 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
