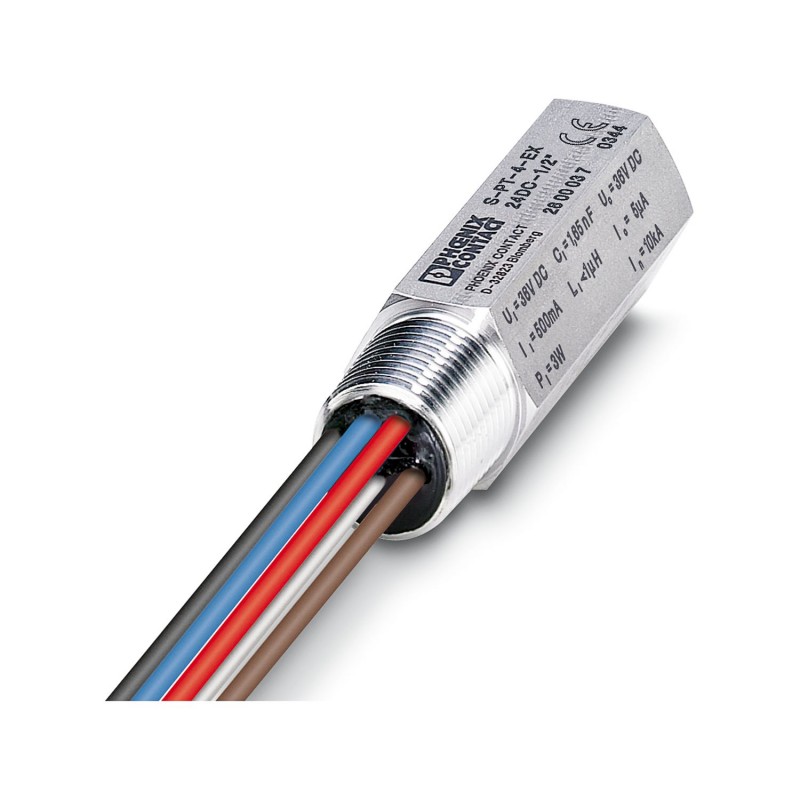

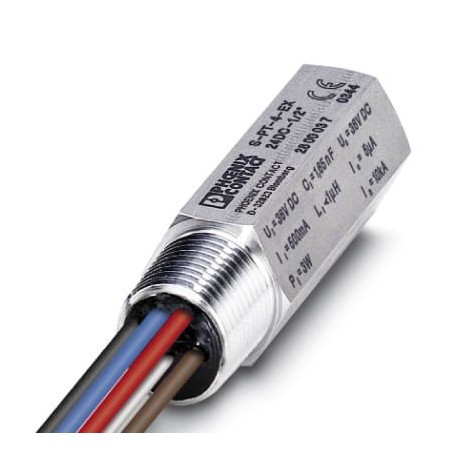

S-PT-4-EX-24DC-1/2" 2800037 PHOENIX CONTACT Dispositif de protection antisurtension
S-PT-4-EX-24DC-1/2"
2800037
PHOENIX_CONTACT
Dispositif de protection antisurtension
Protection contre les surtensions à deux niveaux pour trois ou quatre signaux de circuit de signaux sans potentiel vers la terre sur le module à visser IP67 pour têtes de capteur, 1/2 in. 14 TNP. Testé selon les types de protection dans les zones Ex Ex d/Ex tD/Ex ia IIC/Ex iaD. Convient pour une utilisation dans les systèmes de bus de terrain selon le concept FISCO (concept de bus à sécurité intrinsèque), adapté à HART.
Protection contre les surtensions à deux niveaux pour trois ou quatre signaux de circuits de signaux flottants dans le module à visser avec degré de protection IP67 pour les têtes de capteurs, connexion 1/2 pouce 14 NPT. Testé conformément aux types de protection suivants dans les zones Ex : Ex d/Ex tD/Ex ia IIC/Ex iaD. Convient pour une utilisation dans le système de bus de terrain selon le concept FISCO, compatible HART. Peut être utilisé dans des circuits de sécurité jusqu’à SIL 3.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre combiné pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2800037 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 118 (C-4-2017) |
| GTIN | 4046356410984 |
| Poids par pièce (hors emballage) | 0,210 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (non Ex) |
|---|---|
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP67 |
Généralités
| Matériau du boîtier | Acier inoxydable |
|---|---|
| Coloris | argenté |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| CEI 60079-11 | |
| Type de montage | 1/2" NPT |
| Type | Module à visser |
| Nombre de pôles | 4 |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 36 V DC |
| 25 V AC | |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 260 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge global Itotal(10/350) µs | 2 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 50 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 130 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1,1 kV |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 60 V |
| Niveau de protection Up(fil-fil) | ≤ 65 V (C3 - 10 A) |
| Niveau de protection Up(fil-terre) | ≤ 1,1 kV (C3 - 100 A) |
| ≤ 1,1 kV (C1 - 1 kV / 500 A) | |
| ≤ 1,2 kV (C2 - 10 kV / 5 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,1 dB (30 MHz / 50 Ω) |
| typ. 0,1 dB (6 MHz / 150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 70 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 70 MHz |
| Capacité (fil-fil) | typ. 20 pF |
| Capacité (fil-terre) | typ. 5 pF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C3 - 25 A |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
Normes et spécifications
| Normes/prescriptions | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-1 2007 | |
| EN 60079-11 2012 | |
| EN 60079-31 2009 | |
| CEI 60079-0 2011 | |
| CEI 60079-1 2007 | |
| CEI 60079-11 2011 | |
| CEI 60079-31 2008 |
Généralités
| Capacité interne maximale Ci | 1,65 nF |
|---|---|
| Inductance interne max. Li | 1 µH |
| Courant d’entrée max. Ii | 500 mA (T4 / ≤ 75 °C) |
| 500 mA (T5 / ≤ 75 °C) | |
| 500 mA (T6 / ≤ 60 °C) | |
| Tension d'entrée max. Ui | 36 V DC |
| Puissance d'entrée max. Pi | 3 W |
| Tension d'isolement à la terre | 500 V AC |
| Température ambiante (fonctionnement) | -40 °C ... 75 °C (T4) |
| -40 °C ... 75 °C (T5) | |
| -40 °C ... 60 °C (T6) |
Conformité / homologations
| ATEX | II 1 G Ex ia IIC T4...T6 |
|---|---|
| II 2 G Ex d IIC T4...T6 | |
| II 1 D Ex iaD 20 IP6x T85 °C...135 °C | |
| II 2 D Ex tD A21 IP6x T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex d IIC T4...T6 | |
| Ex iaD IP6x T85 °C...135 °C | |
| Ex tD A21 IP6x T85 °C...135 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
