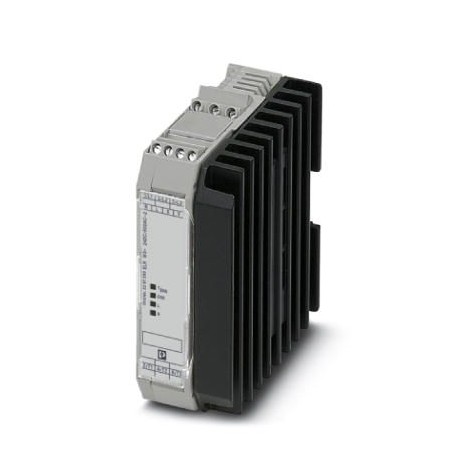

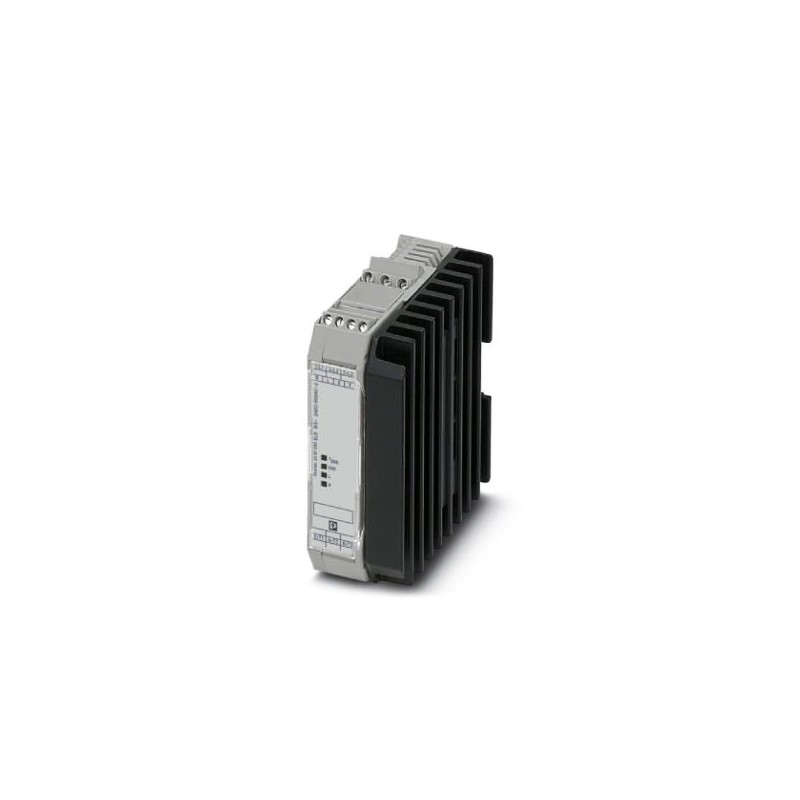

PHOENIX_CONTACT ELR W3-24DC/500AC-2 2297293 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ELR W3- 24DC/500AC- 2 2297293 PHOENIX CONTACT Contacteur inverseur semi-conduct.

Référence: ELR W3-24DC/500AC-2

Code: 2297293

Fabricant: PHOENIX_CONTACT

Description:

Contacteur inverseur semi-conduct.
Contacteur d’onduleur à semi-conducteur triphasé avec entrée 24 V DC, courant de sortie 2 A, interrupteur de tension zéro, en option avec fusible thermique

Catégories:

  • Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 338,11 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2297293
Unité de conditionnement1 pcs
Page cataloguePage 40 (C-5-2017)
GTIN4046356175654
Poids par pièce (hors emballage)0,420 KGM
Numéro du tarif douanier85364900
Pays d'origineDE (Allemagne)

Largeur40 mm
Hauteur99 mm
Profondeur114,5 mm
Température ambiante (fonctionnement)-25 °C ... 70 °C
Température ambiante (stockage/transport)-25 °C ... 70 °C
Indice de protectionIP20

Données d’entrée

Dénomination entréeEntrée de commande droite/gauche
Tension de commande assignée UC24 V DC
Plage de tension de commande19,2 V DC ... 30 V DC
Plage de tension par rapport à UC0,8 ... 1,25
Courant de commande assigné IC12,7 mA
Seuil d'enclenchement9,6 V (Signal « 0 »)
19,2 V (Signal « 1 »)
Circuit de protectionProtection contre inversions de polarité Diode zéner bidirectionnelle
Protection antisurtension
Affichage d'étatLED jaune
Affichage des défautsLED rouge

Données de sortie Sortie de charge

Dénomination sortieSortie AC
Tension de service assignée Ue500 V AC
Plage de tension de service48 V AC ... 575 V AC
Plage de courant de charge100 mA ... 2 A (voir derating)
Courant de service assigné pour AC-512 A
Courant de service assigné pour AC-53a2 A
Courant de fuite6 mA
Tension résiduelle< 1,5 V
Courant de choc200 A (t = 10 ms)
Dénomination de la protectionélément RCV

Généralités

Tension d'essai entrée/sortie5 kVeff
Fréquence de commutationmax. 5 Hz
Emplacement pour le montageverticalement (profilé horizontal)
Conseils pour le montagejuxtaposable à intervalles de 20 mm
Mode de fonctionnement100 % ED
Fréquence inversion rotation≤ 10 Hz

Dénomination connexionCircuit de commande
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14
Dénomination connexionCircuit de puissance
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14

Données UL

SCCR5 kA (20 A RK5 (standard fault) fuse)

Normes et spécifications

DénominationNormes / Spécifications
Normes/PrescriptionsDIN EN 50178
EN 60947

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2297293 Appareillage industriel basse tension (EC000066)

Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre de contacts ouverture en tant que contacts principaux (EF001375)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts à fermeture en tant que contacts principaux (EF001374)
Valeur de la caractéristique0
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueCourant de fonctionnement nominal CA-1, 400 V (EF001393)
Valeur de la caractéristique2 A
Nom de la caractéristiqueCourant de fonctionnement nominal CA-3, 400 V (EF001392)
Valeur de la caractéristique2 A
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueOui

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-2297293-ELR W3- 24DC/500AC- 2
118 Kbytes
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR
29 Mbytes
