PHOENIX_CONTACTInterfaceELR 3- 24DC/500AC- 2 2297196 PHOENIX CONTACT Protection à semi-conducteurs triphasée avec entrée 24 V DC, co..

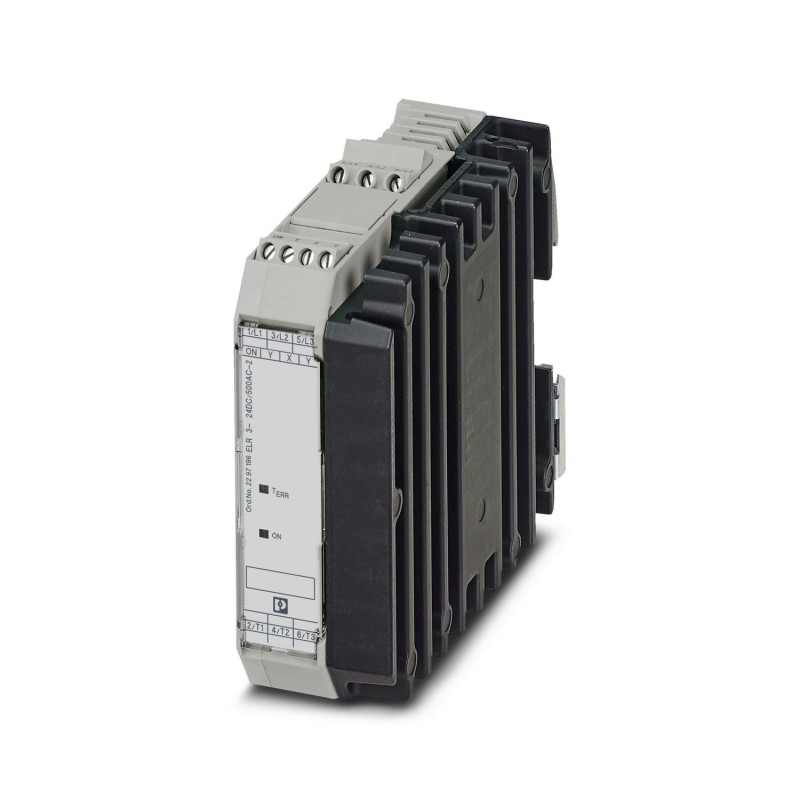

PHOENIX_CONTACT ELR 3- 24DC/500AC- 2 2297196 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ELR 3- 24DC/500AC- 2 2297196 PHOENIX CONTACT Protection à semi-conducteurs triphasée avec entrée 24 V DC, co..

Référence: ELR 3- 24DC/500AC- 2

Code: 2297196

Fabricant: PHOENIX_CONTACT

Description:

Protection à semi-conducteurs triphasée avec entrée 24 V DC, courant de sortie 2 A, commutateur à tension nulle, en option avec thermocouple
Contacteur semi-conducteur triphasé avec entrée 24 V DC, courant de sortie 2 A, interrupteur de tension zéro, en option avec fusible thermique.

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Cotes

Largeur40 mm
Hauteur99 mm
Profondeur114,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 70 °C
Température ambiante (stockage/transport)-25 °C ... 70 °C
Indice de protectionIP20

Données d'entrée

Dénomination entréeAlimentation des modules
Circuit de protectionProtection contre inversions de polarité Diode zéner bidirectionnelle
Protection antisurtension
Affichage d'étatLED jaune
Affichage des défautsLED rouge
Dénomination entréeEntrée de commande droite/gauche
Tension de commande assignée UC24 V DC
Plage de tension par rapport à UC0,8 ... 1,25
Courant de commande assigné IC8,3 mA
Seuil d'enclenchement9,6 V (Signal « 0 »)
19,2 V (Signal « 1 »)

Données de sortie

Dénomination sortieSortie AC
Tension de sortie nominale500 V AC
Plage de tension nominale de sortie48 V AC ... 575 V AC
Tension de blocage de crête répétitive1200 V
Fréquence du réseau50 Hz
60 Hz
Courant de service assigné pour AC-512 A
Courant de service assigné pour AC-53a2 A
Courant de fuite6 mA
Tension résiduelle< 1,5 V
Courant de choc200 A (t = 10 ms)
Intégrale de charge limite250 A2s
Dénomination de la protectionélément RCV
Limitation de la surtension> 575 V AC

Caractéristiques de raccordement circuit de commande

Dénomination connexionCircuit de commande
Mode de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14

Généralités

Tension d'essai entrée/sortie5 kVeff
Fréquence de commutation≤ 10 Hz
Emplacement pour le montageverticalement (profilé horizontal)
Conseils pour le montagejuxtaposable à intervalles de 20 mm
Mode de fonctionnement100 % ED
DénominationDistances dans l'air et lignes de fuite entre les circuits
Normes/PrescriptionsDIN EN 50178
IsolantIsolation de base
Degré de pollution2
Catégorie de surtensionIII
DénominationNormes / Spécifications
Normes/PrescriptionsEN 60947

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-2297196-ELR 3- 24DC/500AC- 2
118 Kbytes
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR
29 Mbytes
