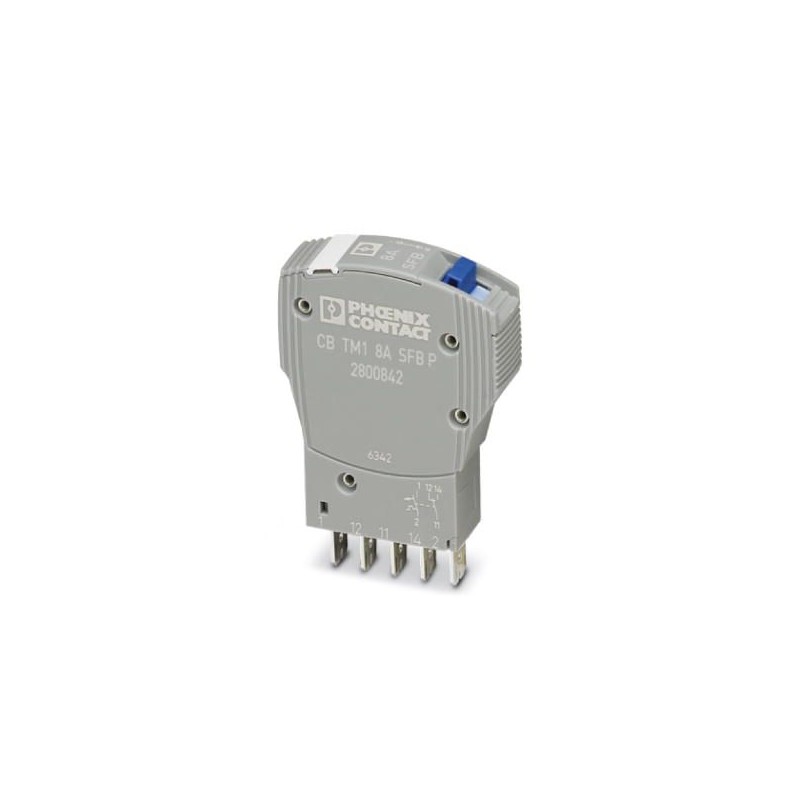

PHOENIX_CONTACT CB TM1 8A SFB P 2800842 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

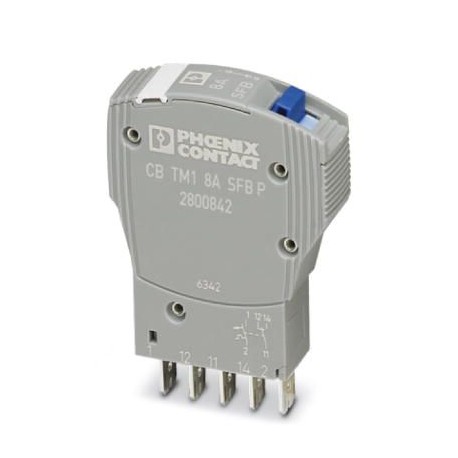

CB TM1 8A SFB P 2800842 PHOENIX CONTACT Disjoncteur de protection d'appareils thermomagnétique

Référence: CB TM1 8A SFB P

Code: 2800842

Fabricant: PHOENIX_CONTACT

Description:

Disjoncteur de protection d'appareils thermomagnétique
Interruption. Protec. thermomagnétique, 1 pôle, courbe caractéristique. activ. SBF, 1 contact inversé, connecteur pour élément de base.

Catégories:

  • Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
  • PHOENIX_CONTACT > Protection surtensions

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 51,04 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2800842
Unité de conditionnement1 pcs
Page cataloguePage 328 (C-4-2017)
GTIN4046356689939
Poids par pièce (hors emballage)0,042 KGM
Numéro du tarif douanier85362010
Pays d'origineID (Indonésie)

Cotes

Hauteur45 mm
Largeur12,3 mm
Profondeur52 mm
Hauteur module complet90 mm
Largeur module complet12,3 mm
Profondeur module complet77,3 mm

Conditions d'environnement

Température ambiante (fonctionnement)-30 °C ... 60 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Test hygrométrique240 h, 95 % RH, 40 °C
Choc (fonctionnement)30g (CEI 60068-2-27, test Ea)
Vibration (fonctionnement)8g (CEI 60068-2-6, test Fc)
Indice de protectionIP30 (Zone de manœuvre)

Généralités

Instruction pour le montageEn cas de montage en série, l'intensité nominale de l'appareil ne doit pas dépasser 80 %, ou elle doit être surdimensionnée en conséquence.
Classe d'inflammabilité selon UL 94V0
Type de montagesur embase
Colorisgris
Nombre de pôles1
Groupe d'isolantII
Degré de pollution2
TypeConnecteur mâle

Caractéristiques électriques

Type de fusibleSFB
Tension de choc assignée2,5 kV (Isolation renforcée dans la zone de manœuvre)
Tension de référence50 V DC (CEI 60934)
50 V DC (UL 1077)
50 V DC (UL 508 - avec embase enfichable)
Courant de référence IN8 A (CEI 60934)
8 A DC (charge à faible induction selon UL 1077)
8 A DC (charge à faible induction selon UL 508 - avec embase enfichable)
Tension assignée d'isolement Ui277 V AC (UL 1077)
250 V AC (CEI 60934)
Puissance dissipée1,28 W (en régime nominal par canal)
Résistance appareil18 mΩ
Résistance d'isolement Riso> 100 MΩ (500 V DC)
Type d'actionnementType S
Mode de déclenchementTM (thermomagnétique)
Degré de déclenchementDéclenchement libre (positif)
Pouvoir de coupure de court-circuit de dimensionnement Icn600 A (50 V DC)
Fusible requis en amont32 A (I > Icn)
Pouvoir de coupure de court-circuit Ik1000 A AC (277 V AC)
1000 A DC (50 V DC)
Rigidité diélectrique3000 V AC (Zone de manœuvre)
1500 V AC (Circuit principal/auxiliaire)
1500 V AC (Circuit principal ouvert)
1000 V AC (Circuit auxiliaire ouvert)
Chute de tension0,14 V (pour 1 x In)
Nombre de cycles maxi6000 (pour 1 x In)
Circuit électrique auxiliaire277 V AC / 0,5 A (à faible induction)
277 V AC / 1 A (à faible induction, 2000 cycles maxi)
50 V DC / 1 A (à faible induction)
Tension de service minimale contact auxiliaire10 V
Tension de service maximale contact auxiliaire240 V
240 V
Courant de service minimal contact auxiliaire10 mA
Courant de service maximal contact auxiliaire1 A

Normes et spécifications

Normes/prescriptionsEN 60934
UL 1077 UL/C-UL Recognized
UL 508 UL/C - UL Listed
CSA 22.2 No. 235-04

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2800842 Appareils de protection des installations, des équipements et des personnes (EC003538)

Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique1
Nom de la caractéristiqueType de construction (EF000767)
Valeur de la caractéristiquePrise
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique12.3 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique45 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique52 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTension de fonctionnement (EF000111)
Valeur de la caractéristique50 V
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique8 A
Nom de la caractéristiqueLimitation de l'intensité active x IN (EF011922)
Valeur de la caractéristique0
Nom de la caractéristiqueType de fusible (EF011923)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec contact de signalisation à distance (EF000422)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTempérature ambiante en fonctionnement (EF007515)
Valeur de la caractéristique-30 °C
