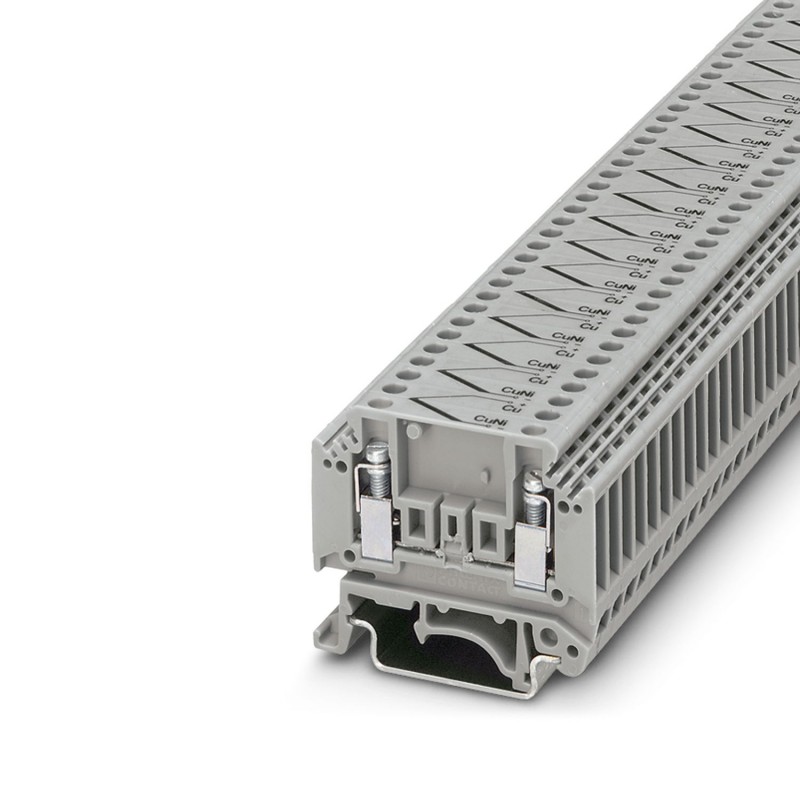

MTKD-FE/CUNI 3100046 PHOENIX CONTACT Paire de blocs de jonction pour tension thermoélectrique
MTKD-FE/CUNI
3100046
PHOENIX_CONTACT
50
Paire de blocs de jonction pour tension thermoélectrique
Blocs de jonction pour thermocouples, TC type J, tension nominale : 400 V, courant nominal : 1 A, nombre de connexions : 4, nombre de pôles : 2, type de connexion : Raccord à vis, 1er étage, section : 0,2 mm² - 4 mm², classe de montage : NS 35/7,5, NS 35/15, NS 32, couleur : gris
Paire de blocs de jonction pour tension thermoélectrique, TC type J, tension nominale: 400 V, intensité nominale: 1 A, nombre de connexions: 4, nombre de pôles: 2, type de raccordement: Raccordement vissé, 1er étage, section : 0,2 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, NS 32, coloris: gris
Blocs de jonction > Bloc de jonction pour thermocouple
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction de traversée |
| Nombre de pôles | 2 |
| Nombre de connexions | 4 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Nombre de raccordements par étage | 4 |
| Section nominale | 2,5 mm² |
| 1er étage | |
| Filetage vis | M3 |
| Couple de serrage | 0,6 ... 0,8 Nm |
| Longueur à dénuder | 7 mm |
| Gabarit | A3 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 24 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,2 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,2 mm² ... 1,5 mm² |
| Int. nom. | 1 A |
| Courant de charge maximal | 1 A (pour une section de conducteur de 4 mm²) |
| Tension nominale | 400 V (Tension par rapport au bloc de jonction de traversée MTK voisin.) |
| Largeur | 10,4 mm |
| Largeur de couvercle | 1 mm |
| Hauteur | 46,2 mm |
| Profondeur sur NS 32 | 44,9 mm |
| Profondeur sur NS 35/7,5 | 39,9 mm |
| Profondeur sur NS 35/15 | 47,4 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.2 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Courant assigné In (EF008250) | 1 A |
| Tension assignée (EF000228) | 400 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 1 |
| Nombre de positions de serrage par étage (EF002660) | 4 |
| Étages reliés à l'intérieur (EF002661) | Oui |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 10.4 mm |
| Hauteur (EF000040) | 46.2 mm |
| Profondeur (EF000049) | 39.9 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
