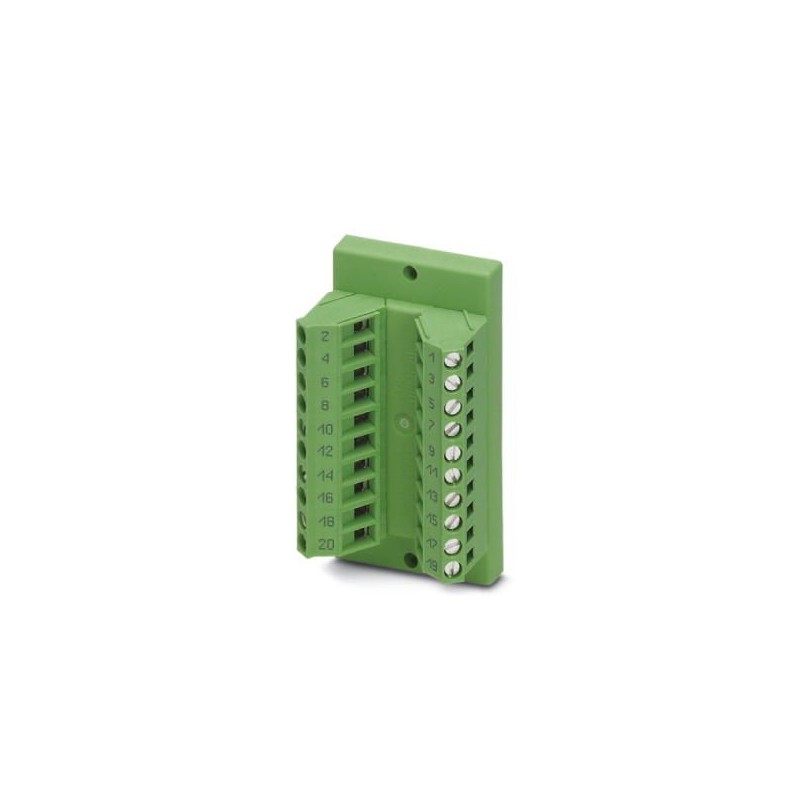

PHOENIX_CONTACT DFLK 20 2280242 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

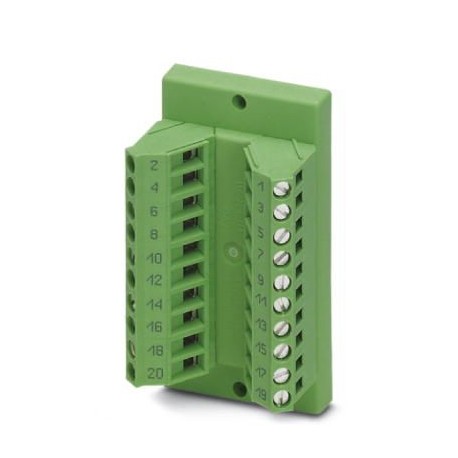

DFLK 20 2280242 PHOENIX CONTACT Module interface

Référence: DFLK 20

Code: 2280242

Fabricant: PHOENIX_CONTACT

Description:

Module interface
Le module traversant VARIOFACE effectue une connexion 1:1 entre les bornes à vis et une fiche IDC/FLK (2,54 mm, n° 20 pôles).

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 304,14 €

Prix unitaire: 60,828 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2280242
Unité de conditionnement5 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 582 (C-7-2015)
GTIN4017918054359
Poids par pièce (hors emballage)0,058 KGM
Numéro du tarif douanier85369010
Pays d'origineDE (Allemagne)

Cotes

Largeur39 mm
Hauteur68,4 mm
Profondeur49 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Généralités

Tension de service max. admissible< 50 V AC
60 V DC
Courant max. admissible (par branche)1 A
Courant max. admissible (toutes branches)20 A (TU= 50 °C)
Nombre de pôles20
Affichage d'étatNon
Emplacement pour le montageindifférent
Indice de protectionIP20

Caractéristiques de raccordement 1

Dénomination connexionNiveau terrain
Connexion selon la normeCEI / EN
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement 2

Dénomination connexionNiveau des automates
Type de raccordementIDC/FLK connecteur mâle
Nombre de connexions1
Nombre de pôles20
Pas2,54 mm

Normes et spécifications

DénominationDistances dans l'air et lignes de fuite
Normes/PrescriptionsDIN EN 50178
CEI 60664
Tension d'isolement assignée63 V
Tension de choc assignée0,6 kV
IsolantIsolation fonctionnelle
Degré de pollution2
Catégorie de surtensionII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2280242 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFinition raccordement électrique, côté commande (EF008549)
Valeur de la caractéristiqueFiche plate
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique20
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique1 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique47.24 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique39.88 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique68.4 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueAutre
