PHOENIX_CONTACTI / OFLM DO 8 M12 2736291 PHOENIX CONTACT Appareil E/S décentralisé

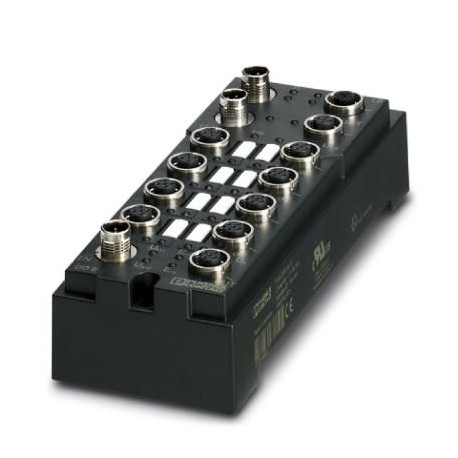

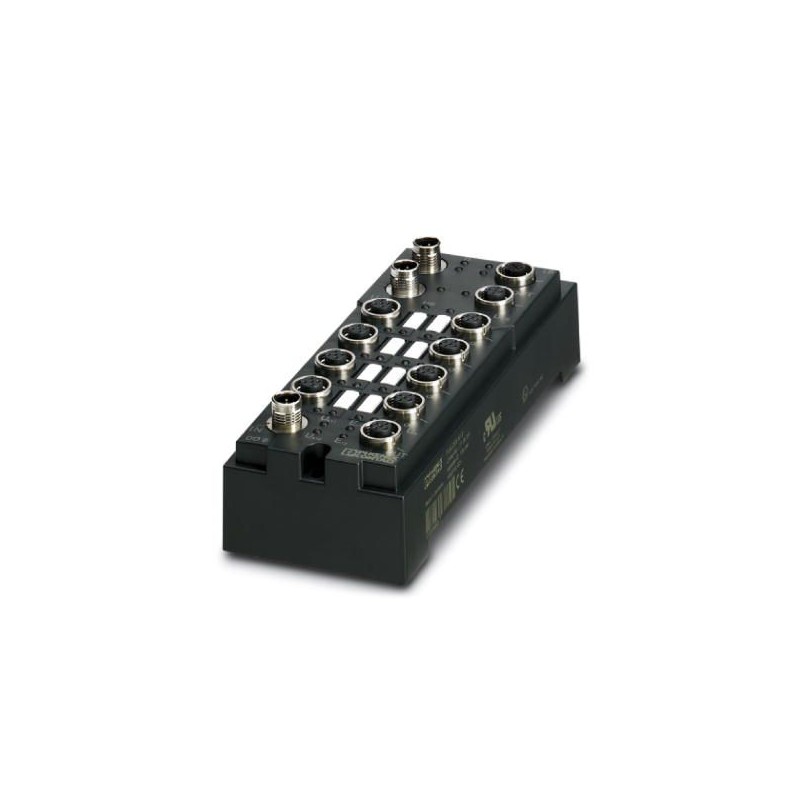

PHOENIX_CONTACT FLM DO 8 M12 2736291 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

FLM DO 8 M12 2736291 PHOENIX CONTACT Appareil E/S décentralisé

Référence: FLM DO 8 M12

Code: 2736291

Fabricant: PHOENIX_CONTACT

Description:

Appareil E/S décentralisé
L’équipement de bus local dispose de sorties numériques. Fonctions : 8 entrées numériques 500 mA commutables, 500 KBd / 2 MBd commutables, diagnostic précis par canal, protection contre les courts-circuits et les surcharges, technologie de connexion rapide M12

Catégories:

  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2736291
Unité de conditionnement1 pcs
Page cataloguePage 213 (C-6-2017)
GTIN4017918951085
Poids par pièce (hors emballage)0,310 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisation1

Cotes

Dessin coté
Largeur70 mm
Hauteur178 mm
Profondeur50 mm
Intervalle entre perçages168 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 60 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (stockage/transport)95 %
Pression atmosphérique (service)80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP65/IP67

Généralités

Type de montageMontage mural
Poids net310 g

Interfaces

DénominationBus local Fieldline
Type de raccordementConnecteur M 12, détrompage B
Désignation point de raccordementCâble en cuivre
Vitesse de transmission500 kBit/s / 2 MBit/s (commutable)
Nombre de pôles5

Alimentation du bloc électronique

Type de raccordementConnecteur M12
DénominationUL
Tension d'alimentation24 V DC
Plage de tension d'alimentation18 V DC ... 30 V DC (ondulation comprise)

Potentiels Fieldline

Tension d'alimentation UL24 V DC
Alimentation électrique sur ULmax. 4 A
Consommation de courant provenant de ULmax. 50 mA (pour 2 Mbauds)
typ. 45 mA (pour 2 Mbauds)
max. 50 mA (pour 500 Kbauds)
typ. 40 mA (pour 500 Kbauds)
Tension d'alimentation US24 V DC
Alimentation électrique sur USmax. 4 A
Consommation de courant provenant de UStyp. 5 mA (plus courant d'alimentation des capteurs)
max. 600 mA
Tension d'alimentation UA1124 V DC
Alimentation électrique sur UA11max. 4 A
Consommation de courant provenant de UA11typ. 3 mA
max. 2 A
Tension d'alimentation UA1224 V DC
Alimentation électrique sur UA12max. 4 A
Consommation de courant provenant de UA12typ. 3 mA
max. 2 A

Sorties TOR

Dénomination sortieSorties TOR
Type de raccordementConnecteur M12
Technique de raccordementA 2 ou 3 fils
Nombre de sorties8
Dénomination de la protectionProtection contre les courts-circuits
Tension de sortie24 V DC
Courant de sortie maximal par canal500 mA

Isolation galvanique

Section contrôléeVers la périphérie 500 V AC

Normes et spécifications

Connexion selon la normeCUL
Classe de protectionIII, CEI 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
