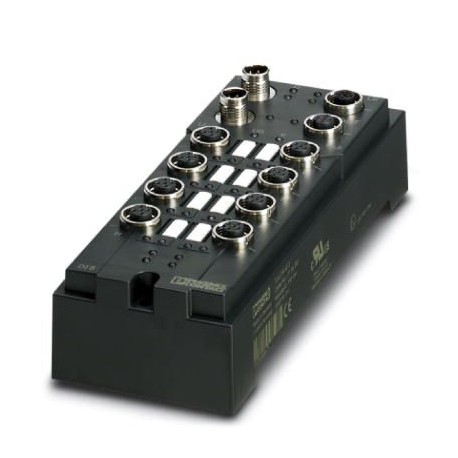

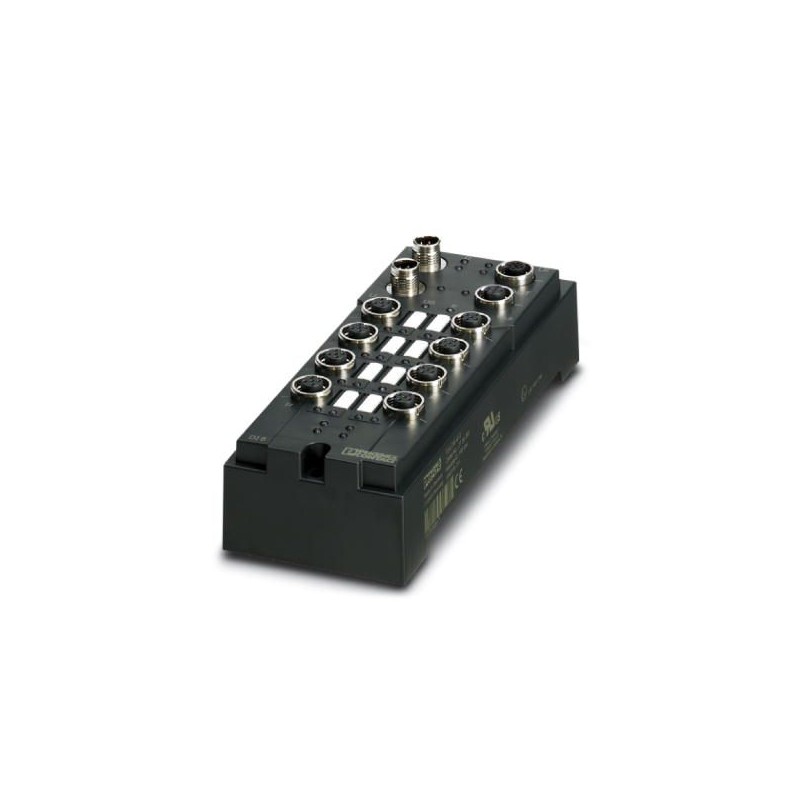

FLM DI 8 M12 2736288 PHOENIX CONTACT L'appareil de bus local dispose d'entrées TOR. Fonctions : 8 entrées TO..
FLM DI 8 M12
2736288
PHOENIX_CONTACT
L'appareil de bus local dispose d'entrées TOR. Fonctions : 8 entrées TOR, 3 ms de temps de filtrage, 500 KBd / 2 MBd commutable, diagnostic par canal, protection contre les courts-circuits et les surtensions, 600 mA d'intensité nominale, raccordement autodénudant M12
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 70 mm |
|---|---|
| Hauteur | 178,5 mm |
| Profondeur | 50 mm |
| Intervalle entre perçages | 168 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (stockage/transport) | 95 % |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP65/IP67 |
Généralités
| Poids net | 290 g |
|---|---|
| Type de montage | Montage mural |
Interfaces
| Dénomination | Bus local Fieldline |
|---|---|
| Mode de raccordement | Connecteur M 12, détrompage B |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s |
| Nombre de pôles | 5 |
Alimentation du bloc électronique
| Mode de raccordement | Connecteur M12 |
|---|---|
| Dénomination | UL |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (ondulation comprise) |
Potentiels Fieldline
| Tension d'alimentation UL | 24 V DC |
|---|---|
| Alimentation électrique sur UL | max. 4 A |
| Consommation de courant provenant de UL | max. 50 mA (pour 2 Mbauds) |
| typ. 40 mA (pour 2 Mbauds) | |
| max. 50 mA (pour 500 Kbauds) | |
| typ. 35 mA (pour 500 Kbauds) | |
| Tension d'alimentation US | 24 V DC |
| Alimentation électrique sur US | max. 4 A |
| Consommation de courant provenant de US | typ. 5 mA (plus courant d'alimentation des capteurs) |
| max. 600 mA |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Mode de raccordement | Connecteur M12 |
| Technique de raccordement | A 2, 3 ou 4 fils |
| Nombre d'entrées | 8 |
| Circuit de protection | Protection contre inversions de polarité |
| Temps de filtrage | 3 ms |
| Caractéristique d'entrée | CEI 61131-2 de type 1 |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 13 V DC ... 30 V DC |
| Temporisation en cas de passage du signal de 0 à 1 | 3,1 ms |
| Temporisation en cas de passage du signal de 1 à 0 | 4,1 ms |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736288-FLM DI 8 M12 | 131 Kbytes |
|
