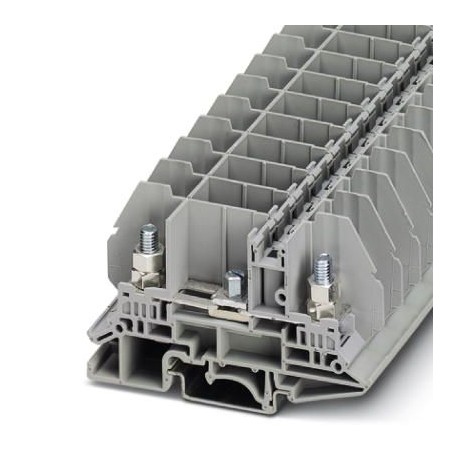

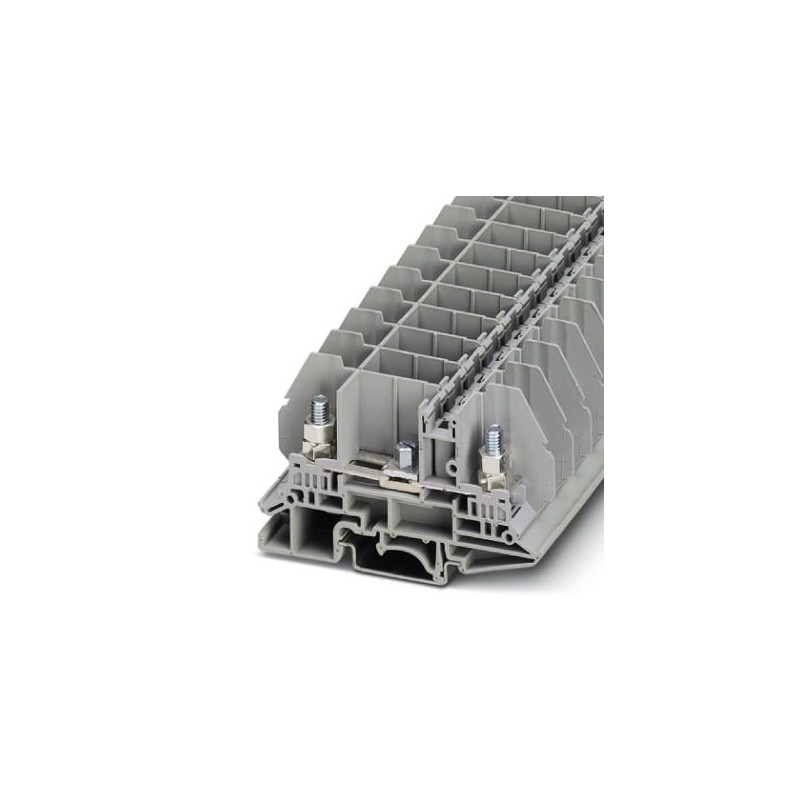

RBO 5-T-B-HEX 3076714 PHOENIX CONTACT BJ de sectionnement pour essais, Mode de raccordement: Raccordement pa..
RBO 5-T-B-HEX
3076714
PHOENIX_CONTACT
50
BJ de sectionnement pour essais, Mode de raccordement: Raccordement par tige filetée, section :0,1 mm²
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 10 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Généralités
| Tension de choc assignée | 8 kV |
|---|---|
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Courant de charge maximal | 50 A (pour section de conducteur 10 mm²) |
| Intensité nominale IN | 50 A |
| Tension nominale UN | 800 V (pour point de coupe ouvert 630 V) |
| Paroi latérale ouverte | ja |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 9,8 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 2 kV |
| Result of the test for mechanical stability of terminal points (5 x conductor connection) | Test réussi |
| Result of tight fit on support | Test réussi |
| Ajustement serré sur support de fixation | NS 32/NS 35 |
| Valeur de consigne | 5 N |
| Result of voltage-drop test | Test réussi |
| Exigence chute de tension | ≤ 6,4 mV |
| Result of temperature-rise test | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 10 mm² |
| Courant instantané | 1,2 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Résultat des essais d'oscillations et de grésillements sur bande large | Test réussi |
| Spécification des essais d'oscillations et de grésillements sur bande large | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence d'essai | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s2)2/Hz |
| Accélération | 0,8g |
| Durée de l'essai par essieu | 5 h |
| Sens d'essai | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification de l'essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs par sens | 3 |
| Sens d'essai | Axes X, Y et Z (pos. et nég.) |
| Relative insulation material temperature index (Elec., UL 746 B) | 130 °C |
| Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
Dimensions
| Largeur | 13 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 80,8 mm |
| Hauteur NS 35/7,5 | 49,8 mm |
| Hauteur NS 35/15 | 57,3 mm |
Caractéristiques de raccordement
| Remarque | Boulon de raccordement |
|---|---|
| Mode de raccordement | Raccordement par tige filetée |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 0,1 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple min. | 0,1 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section de conducteur souple AWG min. | 26 |
| Section de conducteur AWG souple max. | 8 |
| Raccordement par cosse conforme à la norme | DIN 46 234 |
| Section de raccordement par cosse min. | 0,1 mm² |
| Section de raccordement par cosse max. | 10 mm² |
| Diamètre de l'œil | 5,3 mm |
| Largeur | 10 mm |
| Diamètre des boulons | 5 mm |
| Raccordement par cosse conforme à la norme | DIN 46237 |
| Section de raccordement par cosse min. | 0,5 mm² |
| Section de raccordement par cosse max. | 6 mm² |
| Diamètre de l'œil | 5,3 mm |
| Largeur | 10 mm |
| Diamètre des boulons | 5 mm |
| Filetage vis | M5 |
| Couple de serrage min. | 2 Nm |
| Couple de serrage max. | 2,2 Nm |
