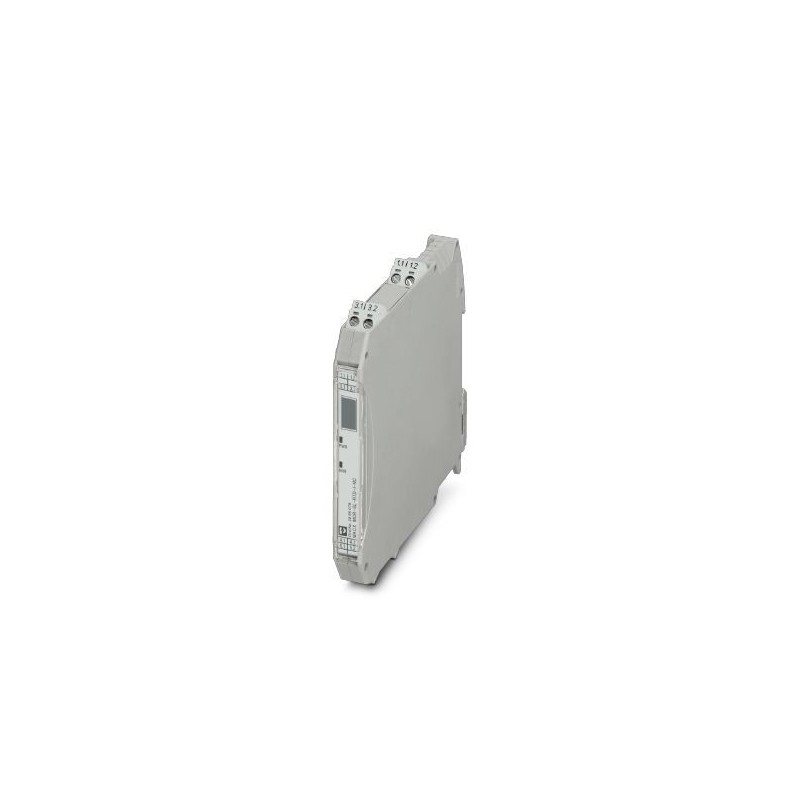

MACX MCR-SL-RTD-I-NC 2865078 PHOENIX CONTACT Les convertisseurs de température
MACX MCR-SL-RTD-I-NC
2865078
PHOENIX_CONTACT
Les convertisseurs de température
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2865078 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 130 (C-5-2017) |
| GTIN | 4046356503891 |
| Poids par pièce (hors emballage) | 0,131 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (Position de montage au choix) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 5 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Données d'entrée
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, Cu : à 2, 3 ou 4 fils |
|---|---|
| Plage de mesure de la température | -200 °C ... 850 °C (Plage en fonction du type de capteur utilisé) |
| Plage de signal d'entrée | 0 Ω ... 2000 Ω |
| Résistance de la ligne | 50 Ω par câble |
| Courant d’alimentation du capteur | 200 μA ... 1 mA |
| Etendue de la plage de mesure | > 50 K |
Données de sortie
| Sortie de signal | Sortie courant |
|---|---|
| Configurable/programmable | oui |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Charge/charge de sortie Sortie courant | ≤ 500 Ω |
| Ondulation de sortie (courant) | < 50 µAc-c |
| Comportement en cas de défaut du capteur | selon NE 43 ou librement définissable |
| Configurable/programmable | non |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Courant max. absorbé | < 40 mA (24 V DC) |
| Puissance dissipée | < 1 W |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Type de raccordement | Raccordement vissé |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Généralités
| Coefficient de température typ. | 0,01 %/K |
|---|---|
| Réponse indicielle (0 - 99 %) | typ. 700 ms |
| ≤ 1100 ms | |
| Etalonnage zéro | ± 5 % |
| Etalonnage gain | ± 5 % |
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
| LED rouge, clignotante, 2,4 Hz (défaut de ligne, erreur de capteur au niveau de l'entrée ou de la sortie, ERR) | |
| LED rouge, clignotante, 1,2 Hz (mode service, ERR) | |
| LED rouge, allumée en continu (erreur de module, ERR) | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Emission | EN 61000-6-4 |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Entrée/sortie/alimentation |
| Isolation galvanique | 2,5 kV (50 Hz, 1 min., tension d'essai) |
| 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) | |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conforme à CE, également à EN 61326-1 |
| ATEX | II 3G Ex nA ic IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| GL | C, EMC1 |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
Normes et spécifications
| Emission | EN 61000-6-4 |
|---|---|
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conforme à CE, également à EN 61326-1 |
| ATEX | II 3G Ex nA ic IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| GL | C, EMC1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2865078-MACX MCR-SL-RTD-I-NC | 135 Kbytes |
|
