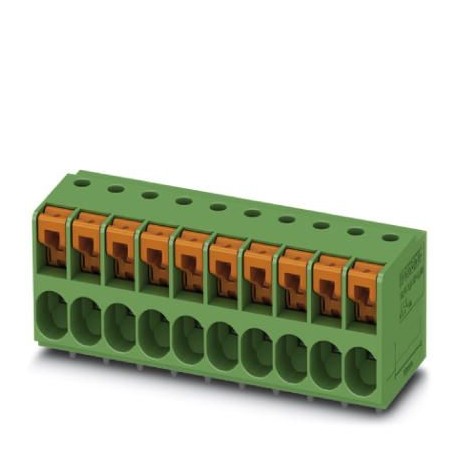

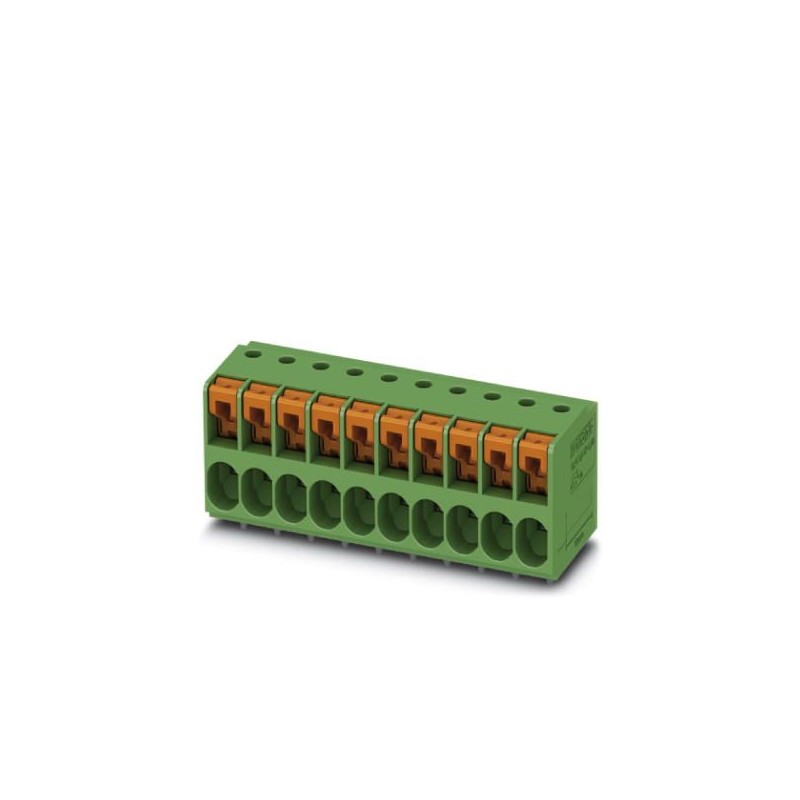

TDPT 2,5/ 9-SP-5,08 1017510 PHOENIX CONTACT Bornier PCB
TDPT 2,5/ 9-SP-5,08
1017510
PHOENIX_CONTACT
50
Bornier PCB
Borne pour carte de circuit imprimé, courant nominal : 32 A, tension nominale (III/2) : 400 V, section nominale : 2,5 mm², nombre de potentiels : 9, nombre de rangées : 1, nombre de pôles par rangée : 9, famille d’articles : TDPT 2,5/.. -SP, pas : 5,08 mm, type de connexion : Connexion par ressort enfichable, montage : soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,5 mm, nombre de broches de soudure par potentiel : 2, type d’emballage : en boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million dix sept mille cinq cent dix |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626501444 |
| Poids par Pièce (hors emballage) | 19.110 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | CN (Chine) |
Propriétés de l'élément de
| Brève description de l'article | Bornier PCB |
|---|---|
| Une gamme d'articles | TDPT 2,5/..-SP |
| Hauteur | 5.08 mm |
| Nombre de postes | Neuf |
| Méthode de connexion | Push-in connexion à ressort |
| Type de montage | Vague de soudure |
| La disposition des broches de | Linéaire double épinglage |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | Trente deux |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Nominale tension de choc (III/2) | 4 kV |
Capacité de connexion
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 (Conducteurs de connexion avec l'open de point terminal) |
|---|---|
| 0,75 mm2 ... 4 mm2 (Push-in de connexion) | |
| Chef de section flexible | 0.2 mm2 ... 4 mm2 |
| Chef de section AWG / kcmil | 24 ... 12 |
| Chef de section transversale souple, avec embout sans manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | De 0,2 mm2 à 2,5 mm2 |
| 2 conducteurs de même section transversale, brin, avec les deux bagues avec manchon en plastique | 0,5 mm2 ... 0,75 mm2 |
| Dénudage des conducteurs | 10 mm |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | Plaqué d'étain |
| Surface métallique de point terminal (couche supérieure) | L'étain (10 - 16 µm Sn) |
| Surface du métal à souder surface (couche supérieure) | L'étain (10 - 16 µm Sn) |
Fiche de données de logements
| Matériau isolant | PA |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
| Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
| La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du produit
| Longueur [ l ] | 18 mm |
|---|---|
| Largeur [ w ] | 46.52 mm |
| Hauteur [ h ] | 22,5 mm |
| Hauteur | 5.08 mm |
| Hauteur (sans soudure de pin) | 19 mm |
| Soudez les broches [P] | 3,5 mm |
| Espacement des broches | 8.7 mm |
| Pin dimensions | 0.8 x 0.8 mm |
| Dimension d'un | 40.64 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre du trou | 1,4 mm |
|---|---|
| Espacement des broches | 8.7 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Cinquante |
| Dénomination unités d'emballage | Les pc. |
Traitement des notes
| Processus | Vague de soudure |
|---|---|
| Spécification | Suivant IEC 61760-1:2006-04 |
| Suivant IEC 60068-2-54:2006-04 |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 105 °C |
| Température ambiante (fonctionnement) | -40 °C |
La résiliation et la méthode de connexion
| Test pour conducteurs de dommages et de relâchement | CEI 60999-1:1999-11 |
|---|---|
| Test réussi |
Pull-out test
| Pull-out test | CEI 60999-1:1999-11 |
|---|---|
| Test réussi | |
| Chef de section / chef d'orchestre / type force de traction | De 0,2 mm2 / solide / > 10 N |
| De 0,2 mm2 / flexible / > 10 N | |
| 4 mm2 / solide / > 60 N | |
| 4 mm2 / flexible / > 60 N |
Tests électriques
| Courant nominal | Trente deux |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Nominale tension de choc (III/2) | 4 kV |
Air dégagements d'air et de fuite
| Matériau isolant groupe | J' |
|---|---|
| Tension | 320 V |
| Tension d'isolement assignée (III/3) | 320 V |
| Tension d'isolement assignée (III/2) | 400 V |
| Tension d'isolement assignée (II/2) | 630 V |
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
Les normes et les Règlements
| Connexion en acc. avec la norme | FR-VDE |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 22.5 mm |
| Nombre de raccordements électriques (EF008252) | 9 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.2 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 4 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
