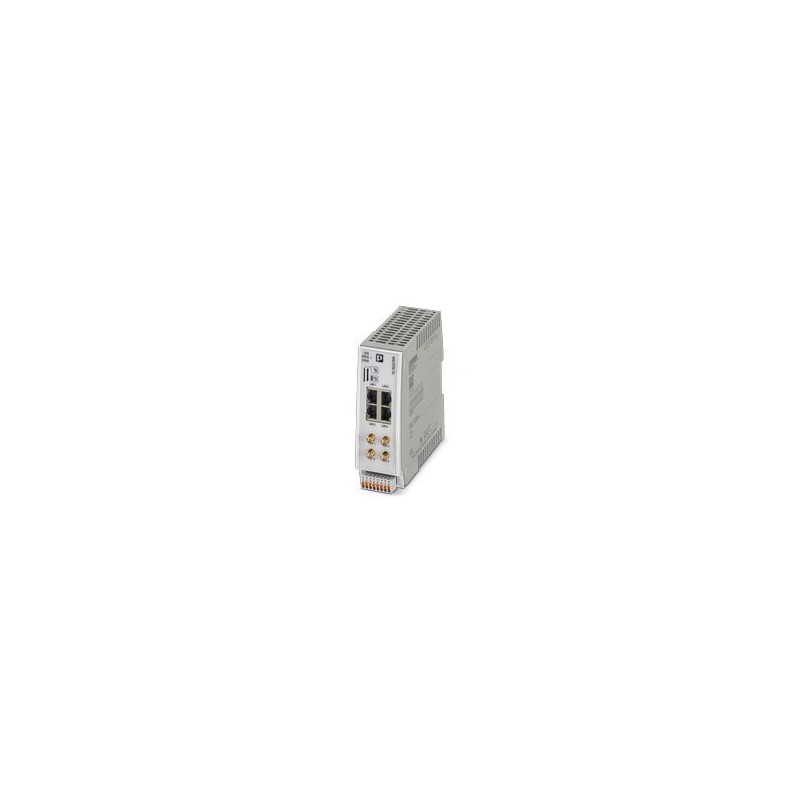

TC ROUTER 5004T-5G EU 1439475 PHOENIX CONTACT Routeur industriel 5G (5G NR, SA/NSA), équipement UE, repli ve..
TC ROUTER 5004T-5G EU
1439475
PHOENIX_CONTACT
Routeur industriel 5G (5G NR, SA/NSA), équipement UE, repli vers la 4G (LTE Advanced Pro) et la 3G (HSPA+), switch 4 ports, pare-feu, NAT, IPsec et OpenVPN, 4 connecteurs femelles pour antennes SMA F, envoi de SMS et d’e-mails, 4 DI, 2 DO
Routeur
Routeur 5G industriel (5G NR, SA/NSA), appareil de l'UE, repli sur 4G (LTE Advanced Pro) et 3G (HSPA+), switch à 4 ports, pare-feu, NAT, IPsec et OpenVPN, 4x prise d'antenne SMA-F, envoi de SMS et d'e-mails, 4 DI, 2 DO
Installation de réseaux de communication > Routeur de réseau
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Routeur de téléphonie mobile |
| Application | Ethernet |
| MTTF | 378 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 164 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 65 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) |
Propriétés électriques
| Isolation galvanique | Ethernet // PE |
| Puissance dissipée maximale en condition nominale | 7,2 W |
| Type de réseau | Téléphonie mobile |
| Alimentation | |
| Plage de tension d'alimentation | 10 V DC ... 30 V DC (Via bloc de jonction Push-in enfichable) |
| Courant absorbé typique | 300 mA (24 V DC) |
| 90 mA (24 V DC, en cas de mode d'économie d'énergie activé) | |
| Fonction | |
| Management | Gestion basée sur le web |
| SNMPv1/v2/v3 | |
| SSHv2 | |
Données d'entrée
| Numérique | |
| Description de l'entrée | Entrée TOR |
| Nombre d'entrées | 4 |
| Signal d'entrée tension | 10 V DC ... 30 V DC |
| Niveau commut. signal « 0 » | < 8 V DC |
| Niveau commut. signal « 1 » | 10 V DC ... 30 V DC |
Données de sortie
| Signal | |
| Dénomination sortie | Sortie TOR |
| Nombre de sorties | 2 |
| Signal de sortie tension | 10 V DC ... 30 V DC (En fonction de la tension de service) |
| Signal de sortie courant | ≤ 50 mA (non protégée courts-circuits) |
Caractéristiques de raccordement
| Section du conducteur AWG | (conversion selon CEI) |
| Alimentation | |
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 0,75 mm² |
| Point de connexion unifilaire rigide | 0,14 mm² ... 1,5 mm² |
| Point de connexion unifilaire souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple [AWG] | 26 ... 16 |
| Longueur à dénuder | 9 mm |
Interfaces
| Données: Interface Ethernet, 10/100/1000Base-T(X) selon IEEE 802.3 | |
| Débit série | 10/100/1000 Mbit/s, auto-négociation |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Nombre de voies | 4 |
| Distance de transmission | 100 m (paire torsadée blindée) |
| Protocoles supportés | TCP/IP, UDP/IP, HTTP(S), (S)FTP |
| VPN: IPsec, OpenVPN, GRE | |
| Protocoles auxiliaires | ARP, DHCP, DNS, DynDNS, PING (ICMP), SMTP(S), NTP, SSL/TLS, STARTTLS, SMS |
| Radio | |
| Description de l'interface | 5G (NR) / 4G (LTE Advanced Pro) / 3G (HSPA+) |
| Mode de fonctionnement | LTE (CAT16) |
| 5G NR (3GPP R15) | |
| Plage de fréquence | 2100 MHz (5G NR NSA, n1) |
| 1800 MHz (5G NR NSA, n3) | |
| 850 MHz (5G NR NSA, n5) | |
| 2600 MHz (5G NR NSA, n7) | |
| 900 MHz (5G NR NSA, n8) | |
| 800 MHz (5G NR NSA, n20) | |
| 700 MHz (5G NR NSA, n28) | |
| 2600 MHz (5G NR NSA, n38) | |
| 2300 MHz (5G NR NSA, n40) | |
| 2600 MHz (5G NR NSA, n41) | |
| 3700 MHz (5G NR NSA, n77) | |
| 2100 MHz (5G NR SA, n1) | |
| 1800 MHz (5G NR SA, n3) | |
| 850 MHz (5G NR SA, n5) | |
| 2600 MHz (5G NR SA, n7) | |
| 900 MHz (5G NR SA, n8) | |
| 800 MHz (5G NR SA, n20) | |
| 700 MHz (5G NR SA, n28) | |
| 2600 MHz (5G NR SA, n38) | |
| 2300 MHz (5G NR SA, n40) | |
| 2600 MHz (5G NR SA, n41) | |
| 3700 MHz (5G NR SA, n77) | |
| 3500 MHz (5G NR SA, n78) | |
| 2100 MHz (LTE (FDD), B1) | |
| 1800 MHz (LTE (FDD), B3) | |
| 850 MHz (LTE (FDD), B5) | |
| 2600 MHz (LTE (FDD), B7) | |
| 900 MHz (LTE (FDD), B8) | |
| 800 MHz (LTE (FDD), B20) | |
| 700 MHz (LTE (FDD), B28) | |
| 1500 MHz (LTE (FDD), B32) | |
| 2600 MHz (LTE (TDD), B38) | |
| 2300 MHz (LTE (TDD), B40) | |
| 2500 MHz (LTE (TDD), B41) | |
| 3500 MHz (LTE (TDD), B42) | |
| 3700 MHz (LTE (TDD), B43) | |
| 2100 MHz (WCDMA, B1) | |
| 850 MHz (WCDMA, B5) | |
| 900 MHz (WCDMA, B8) | |
| Débit de données | 2,1 Gbit/s (5G NR SA, DL) |
| 900 Mbit/s (5G NR SA, UL) | |
| 2,5 Gbit/s (5G NR NSA, DL) | |
| 650 Mbit/s (5G NR NSA, UL) | |
| 1 Gbit/s (LTE, DL) | |
| 200 Mbit/s (LTE, UL) | |
| Nombre | 4 |
| Type de raccordement | SMA (femelle) |
| Impédance | 50 Ω |
| Interface SIM | 1,8 V, 3 V |
| Micro SIM (3FF) | |
| Prise en charge du pays respectif | Europe |
Dimensions
| Dessin coté |  |
| Largeur | 45 mm |
| Hauteur | 130 mm |
| Profondeur | 130 mm |
Indications sur les matériaux
| Matériau | Polycarbonate |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
Homologations
| CE | |
| Certificat | Conformité CE |
Données CEM
| Immunité | EN 61000-6-2 |
| Compatibilité électromagnétique | Conformité à la Directive RED 2014/53/UE |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV (Sévérité de contrôle 3) |
| Décharge dans l'air | ± 8 kV (Sévérité de contrôle 3) |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 3 GHz (Sévérité de contrôle 3) |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2 kV (Sévérité de contrôle 3) |
| Signal | ± 2 kV (Ethernet) |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV (symétrique) |
| ± 1 kV (asymétrique) | |
| Signal | ± 1 kV (Ligne données, asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Tension perturbatrice selon à EN 55011 | Classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | Classe B domaine d'application : industrie et zones résidentielles |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
Montage
| Type de montage | Montage sur profilé |
| Instructions de montage | Utilisez toujours quatre antennes pour obtenir toutes les combinaisons de fréquences et la puissance de réception maximum. |
| Caractéristique | Valeur |
|---|---|
| Protocole radio (EF001007) | Autre |
| Classe de protection (IP) (EF005474) | IP20 |
