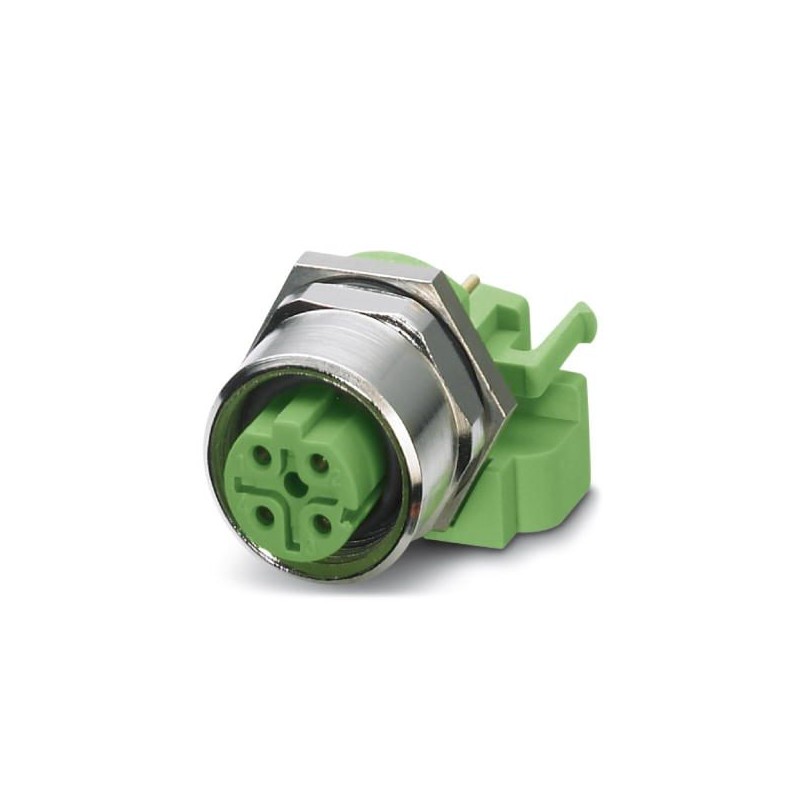

PHOENIX_CONTACT SACC-DSIV-M12FSD-4CON-L180 1534627 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

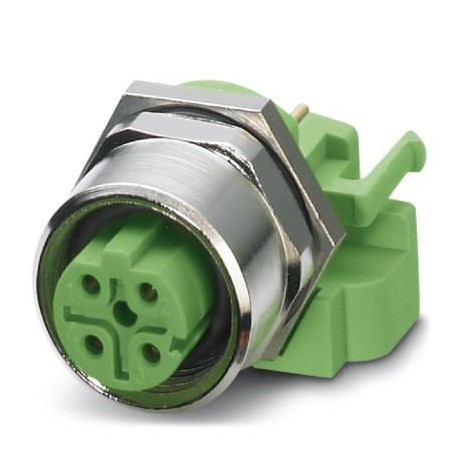

SACC-DSIV-M12FSD-4CON-L180 1534627 PHOENIX CONTACT Connecteurs encastrables pour système bus

Référence: SACC-DSIV-M12FSD-4CON-L180

Code: 1534627

Fabricant: PHOENIX_CONTACT

Description:

Connecteurs encastrables pour système bus
Femelle de montage intégrée pour système de bus, Ethernet, 4 pôles, M12, blindé, codé D, montage mural arrière/montage boulonné, avec raccord à souder droit

Catégories:

  • Connecteurs > Embout pour connecteur circulaire (PCB)
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 140,97 €

Prix unitaire: 14,097 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1534627
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
Page cataloguePage 262 (C-2-2013)
GTIN4046356026796
Poids par pièce (hors emballage)0,015 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 85 °C (connecteur mâle / femelle)
-40 °C ... 85 °C (sans actionnement mécanique)
Indice de protectionIP67

Généralités

Remarque3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I.
Courant de référence à 40 ℃4 A
Tension de référence250 V
Tension de choc assignée1,5 kV
Nombre de pôles4
Résistance d'isolement≥ 100 MΩ
DétrompageDonnées - D
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Type de raccordementPicots de soudage
Cycles d'enfichage> 100
Couple de serrage3 Nm ... 4 Nm (Côté châssis)
Type de montageMontage face arrière M12 x 1 avec contre-écrou

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuZn
Matériau de surface du contactAu
Matériau de porte-contactsPA 6.6
Matériau de la molettelaiton, nickelé
Matériau du jointNBR

Câble

Normes/prescriptionsConnecteur M12 CEI 61076-2-101
Température ambiante (fonctionnement)-40 °C ... 85 °C (câble, pose fixe)
-25 °C ... 85 °C (câble, pose souple)

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Classe d'inflammabilité selon UL 94HB

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1534627 Connecteurs (EC003569)

Nom de la caractéristiqueType de contact à fiche, extérieur (EF005528)
Valeur de la caractéristiqueFemelle (jack)
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueMontage sur face arrière
Nom de la caractéristiqueFiletage femelle (EF012303)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueAvec raccordement de blindage (EF002535)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique4
Nom de la caractéristiqueAvec raccordement PE (EF005600)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueLaiton
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueNickelé
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueHB
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique85 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueAvec filetage (EF003723)
Valeur de la caractéristiqueOui
