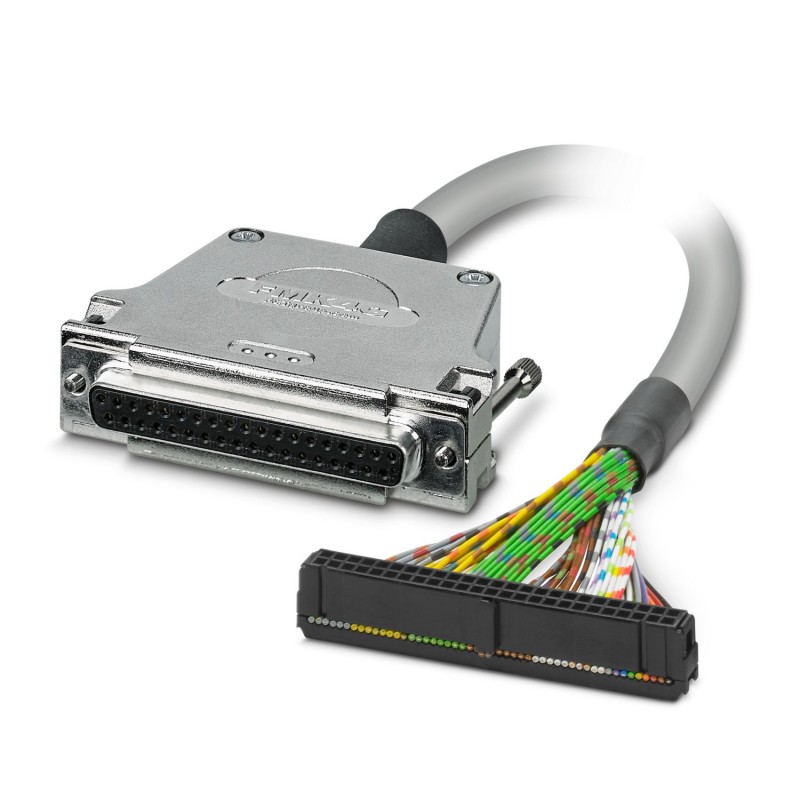

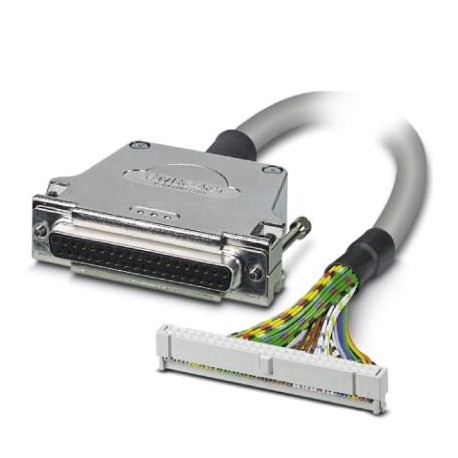

FLK 50/EZ-DR/D37SUB/ 50/Y81P-O 2302599 PHOENIX CONTACT Câble
FLK 50/EZ-DR/D37SUB/ 50/Y81P-O
2302599
PHOENIX_CONTACT
Câble
Câble rond prêt à l’emploi ; contrôle : Mitsubishi Electric MELSEC Q (Y81P) ; Raccordement 1 : Raccordement femelle D-SUB (1x 37 pôles) ; Raccordement 2 : Raccord femelle IDC/FLK (1x 50 pôles) ; Longueur du câble : 0,5 m
Câble rond pré-équipé; automate: Mitsubishi Electric MELSEC Q (Y81P); raccordement 1 : Connecteur femelle D-SUB (1x 37-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 50-pôles); longueur de câble: 0,5 m
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble préconfectionné |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Conditions ambiantes | |
| Indice de protection | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Pose fixe) |
| -10 °C ... 70 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Durée d'enclenchement | 100 % ED |
| Courant (par chemin, 50 °C) | ≤ 1 A (à l'état déroulé, voir déclassement) |
| Courant (par chemin, 70 °C) | ≤ 0,6 A (à l'état déroulé, voir déclassement) |
| Automate pris en charge MITSUBISHI MELSEC Q | |
| Carte E/S adaptée | QY81P |
| Longueur du câble | 0,5 m |
| 50X0.14 [PVC] | |
| Style UL AWM | 2464/1061 |
| Nombre de pôles | 50 |
| Blindé | non |
| Type | 50X0.14 [PVC] |
| Type de conducteur | Câble rond pré-équipé |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 50x 0,14 mm² |
| Diamètre de fil avec isolant | 1 mm ±0,03 mm |
| Diamètre extérieur du câble | 10,30 mm ±0,4 mm |
| Gaine extérieure, matériau | PVC semi-rigide |
| Gaine extérieure, coloris | gris |
| Matériau conducteur | Cordon Cu étamé |
| Résistance de la ligne | ≤ 145 Ω/km (20 °C) |
| Résistance d'isolement | ≥ 20 MΩ*km (20 °C) |
| Rayon de courbure minimal, pose fixe | 86 mm |
| Rayon de courbure minimal, pose souple | 161 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur) |
| Absence d'halogène | non |
| Résistance à la propagation des flammes | CEI 60332-1-2 (conduite) |
| VDE 0842, Partie 332-1-2 (conduite) | |
| CEI 60332-3-22 (conduite) | |
| UL VW-1 | |
| CSA FT-1 | |
| Résistance à l'huile | contre les projections occasionnelles (conduite) |
| Version de câble | Câble pour un module |
| Code couleur | |
| noir | D-SUB37 (17) = IDC/FLK50 (1) |
| marron | D-SUB37 (18) = IDC/FLK50 (2) |
| rouge | D-SUB37 (1) = IDC/FLK50 (3) |
| orange | D-SUB37 (20) = IDC/FLK50 (4) |
| jaune | D-SUB37 (2) = IDC/FLK50 (5) |
| vert | D-SUB37 (21) = IDC/FLK50 (6) |
| bleu | D-SUB37 (3) = IDC/FLK50 (7) |
| violet | D-SUB37 (22) = IDC/FLK50 (8) |
| gris | D-SUB37 (4) = IDC/FLK50 (9) |
| blanc | D-SUB37 (23) = IDC/FLK50 (10) |
| blanc-noir | D-SUB37 (19) = IDC/FLK50 (11) |
| blanc-marron | D-SUB37 (37) = IDC/FLK50 (12) |
| blanc-rouge | D-SUB37 (17) = IDC/FLK50 (13) |
| blanc-orange | D-SUB37 (18) = IDC/FLK50 (14) |
| blanc-jaune | D-SUB37 (5) = IDC/FLK50 (15) |
| blanc-vert | D-SUB37 (24) = IDC/FLK50 (16) |
| blanc-bleu | D-SUB37 (6) = IDC/FLK50 (17) |
| blanc-violet | D-SUB37 (25) = IDC/FLK50 (18) |
| blanc-gris | D-SUB37 (7) = IDC/FLK50 (19) |
| marron-noir | D-SUB37 (26) = IDC/FLK50 (20) |
| marron-rouge | D-SUB37 (8) = IDC/FLK50 (21) |
| marron-orange | D-SUB37 (27) = IDC/FLK50 (22) |
| marron-jaune | D-SUB37 (19) = IDC/FLK50 (23) |
| marron-vert | D-SUB37 (37) = IDC/FLK50 (24) |
| marron-bleu | D-SUB37 (17) = IDC/FLK50 (25) |
| marron-violet | D-SUB37 (36) = IDC/FLK50 (26) |
| marron-gris | D-SUB37 (9) = IDC/FLK50 (27) |
| marron-blanc | D-SUB37 (28) = IDC/FLK50 (28) |
| vert-noir | D-SUB37 (10) = IDC/FLK50 (29) |
| vert-marron | D-SUB37 (29) = IDC/FLK50 (30) |
| vert-rouge | D-SUB37 (11) = IDC/FLK50 (31) |
| vert-orange | D-SUB37 (30) = IDC/FLK50 (32) |
| vert-bleu | D-SUB37 (12) = IDC/FLK50 (33) |
| vert-violet | D-SUB37 (31) = IDC/FLK50 (34) |
| vert-gris | D-SUB37 (19) = IDC/FLK50 (35) |
| vert-blanc | D-SUB37 (37) = IDC/FLK50 (36) |
| jaune-noir | D-SUB37 (36) = IDC/FLK50 (37) |
| jaune-marron | D-SUB37 (18) = IDC/FLK50 (38) |
| jaune-rouge | D-SUB37 (13) = IDC/FLK50 (39) |
| jaune-orange | D-SUB37 (32) = IDC/FLK50 (40) |
| jaune-bleu | D-SUB37 (14) = IDC/FLK50 (41) |
| jaune-violet | D-SUB37 (33) = IDC/FLK50 (42) |
| jaune-gris | D-SUB37 (15) = IDC/FLK50 (43) |
| jaune-blanc | D-SUB37 (34) = IDC/FLK50 (44) |
| gris-noir | D-SUB37 (16) = IDC/FLK50 (45) |
| gris-marron | D-SUB37 (35) = IDC/FLK50 (46) |
| gris-rouge | D-SUB37 (19) = IDC/FLK50 (47) |
| gris-orange | D-SUB37 (37) = IDC/FLK50 (48) |
| Raccordement 1 | |
| Connexion selon la norme | CEI 60807-2 |
| DIN 41652 | |
| Type de raccordement | Connecteur femelle D-SUB |
| Filetage vis | UNC 4-40 |
| M2,5 | |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
| Couple de serrage | 0,2 Nm |
| Cycles d'enfichage | > 200 |
| Pas | 2,77 mm |
| Raccordement 2 | |
| Connexion selon la norme | selon CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 0.5 m |
| Adapté à une carte d'entrée PLC (EF008271) | Non |
| Adapté à une carte de sortie PLC (EF008272) | Oui |
| Adapté aux signaux numériques (EF008273) | Oui |
| Adapté aux signaux analogiques (EF008274) | Non |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 37 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2302599-FLK 50/EZ-DR/D37SUB/ 50/Y81P-O | 109 Kbytes |
|
