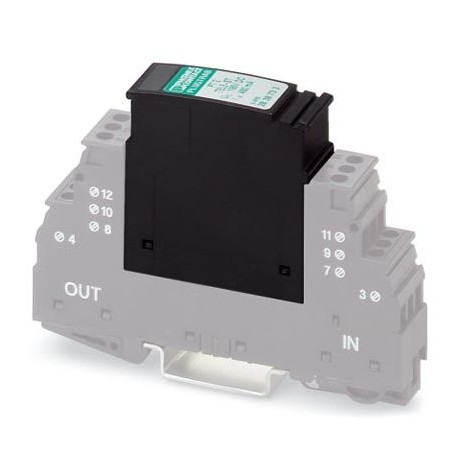

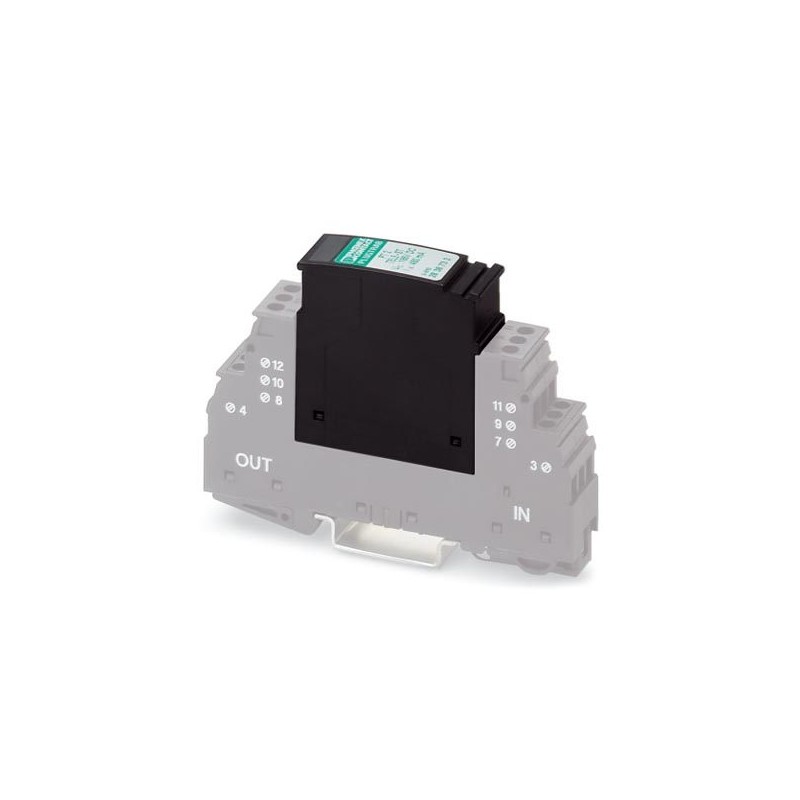

PT 2-TELE-ST 2838733 PHOENIX CONTACT Connecteur de protection antisurtension
PT 2-TELE-ST
2838733
PHOENIX_CONTACT
Connecteur de protection antisurtension
Protection contre les surtensions enfichable pour l’élément de base, pour la protection d’un circuit à 2 fils d’interfaces de télécommunication analogiques.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2838733 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 164 (C-4-2017) |
| GTIN | 4046356044677 |
| Poids par pièce (hors emballage) | 0,029 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 45 mm |
|---|---|
| Largeur | 17,7 mm |
| Profondeur | 52 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 185 V DC |
| 130 V AC | |
| Tension permanente maximale UC | 185 V DC |
| 130 V AC | |
| Courant de référence | 450 mA AC (45 °C) |
| 130 mA DC (45 °C) | |
| Courant utile de service ICpour UC | ≤ 10 µA |
| Courant résidual IPE | ≤ 10 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-fil) | 1 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 18 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 18 kA |
| Courant d'impulsion nominal Ian (10/700)µs (fil-fil) | 100 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 300 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 300 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 300 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 300 V |
| Tension résiduelle pour In(fil-fil) | ≤ 160 V (C2 - 10 kV / 5 kA) |
| Tension résiduelle pour In(fil-terre) | ≤ 200 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(fil-fil) | ≤ 250 V (B2 - 1 kV / 25 A) |
| ≤ 300 V (B2 - 4 kV / 100 A) | |
| ≤ 270 V (C1 - 1 kV / 500 A) | |
| ≤ 300 V (C2 - 2 kV / 1 kA) | |
| ≤ 320 V (C2 - 4 kV / 2 kA) | |
| ≤ 330 V (C2 - 10 kV / 5 kA) | |
| Niveau de protection Up(fil-terre) | ≤ 250 V (B2 - 1 kV / 25 A) |
| ≤ 300 V (B2 - 4 kV / 100 A) | |
| ≤ 270 V (C1 - 1 kV / 500 A) | |
| ≤ 300 V (C2 - 2 kV / 1 kA) | |
| ≤ 320 V (C2 - 4 kV / 2 kA) | |
| ≤ 330 V (C2 - 10 kV / 5 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 500 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 500 ns |
| Perte d'insertion aE, sym. | typ. 0,4 dB (≤ 5 MHz / 100 Ω) |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 20 MHz |
| Capacité (fil-fil) | typ. 30 pF (f=1 MHz / VR= 0 V) |
| Capacité (fil-terre) | typ. 30 pF (f=1 MHz / VR= 0 V) |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA | |
| Résistance aux courants de choc (fil-terre) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caractéristique | Valeur |
|---|---|
| Tension nominale CA (EF008798) | 185 V |
