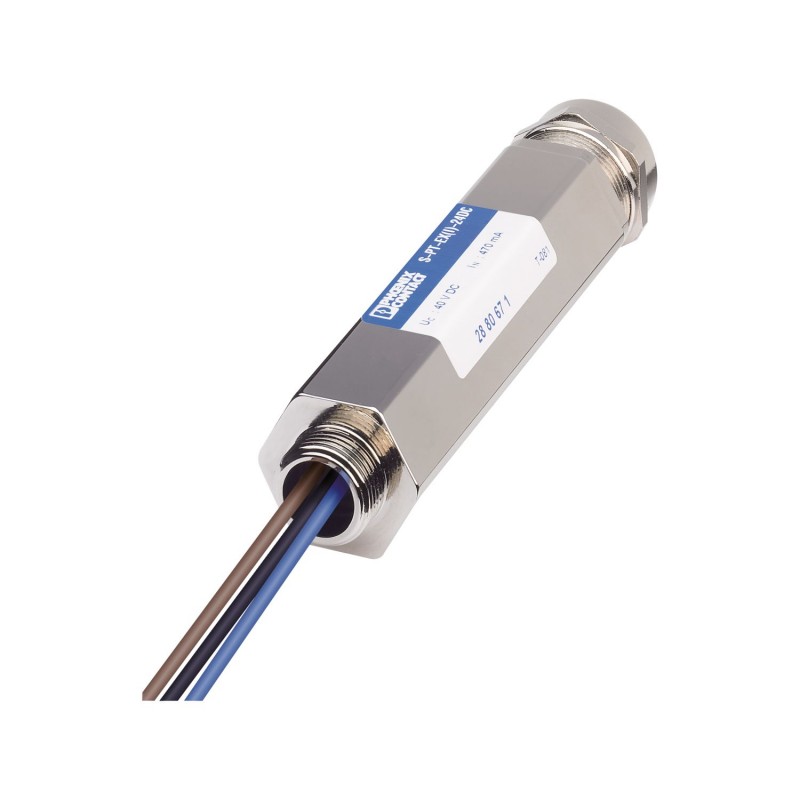

S-PT-EX(I)-24DC-3/4" 2882585 PHOENIX CONTACT Dispositif de protection antisurtension
S-PT-EX(I)-24DC-3/4"
2882585
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2882585 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 130 (C-4-2017) |
| GTIN | 4046356098076 |
| Poids par pièce (hors emballage) | 0,391 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP67 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression, surface pré-cuivrée et nickelée |
|---|---|
| Coloris | argenté |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| EN 60079-0 | |
| EN 60079-11 | |
| Type de montage | vissage direct |
| Type | Module à visser |
| Nombre de pôles | 3 |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 30 V DC |
| 21 V AC | |
| Courant de référence | 350 mA (50 °C) |
| Courant utile de service ICpour UC | ≤ 10 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA (par circuit) |
| Courant nominal de décharge In(8/20) µs (blindage-terre) | 10 kA (en option) |
| Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA (par circuit) |
| Courant de décharge Imax(8/20) µs maximal (blindage-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 30 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A (par circuit) |
| Courant d'impulsion nominal Ian (10/1000)µs (blindage-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 50 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1,4 kV (Mise à la terre directe) |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) spike | ≤ 600 V (en option) |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 50 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 1,4 kV (Mise à la terre directe) |
| Tension résiduelle pour In(fil-fil) | ≤ 50 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 50 V |
| Niveau de protection Up(fil-fil) | ≤ 50 V (C1 - 0,5 kV / 250 A) |
| ≤ 55 V (C1 - 1 kV / 500 A) | |
| ≤ 55 V (C2 - 2 kV / 1 kA) | |
| ≤ 55 V (C2 - 10 kV / 5 kA) | |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 50 V (C3 - 25 A) | |
| ≤ 80 V (D1 - 1 kA) | |
| Niveau de protection Up(fil-terre) | ≤ 1,4 kV (C1 - 1 kV / 500 A) |
| ≤ 1,4 kV (C2 - 2 kV / 1 kA) | |
| ≤ 1,4 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1,4 kV (C3 - 25 A) | |
| ≤ 1,4 kV (C3 - 100 A) | |
| ≤ 1,4 kV (D1 - 1 kA) | |
| Niveau de protection Up(blindage-terre) | ≤ 600 V (C1 - 0,5 kV / 250 A) |
| ≤ 650 V (C1 - 1 kV / 500 A) | |
| ≤ 650 V (C2 - 2 kV / 1 kA) | |
| ≤ 650 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 750 V (C3 - 25 A) | |
| ≤ 750 V (C3 - 100 A) | |
| ≤ 650 V (D1 - 1 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (blindage-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 1 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 400 kHz/150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 6 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 2,5 MHz |
| Résistance en série | 2,2 Ω ±10 % |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA | |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Résistance aux courants de choc (blindage-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
| Résistance au courant alternatif (blindage-terre) | 10 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Cordon d'alimentation |
| Technique de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,6 Nm |
| Longueur à dénuder | 6 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
Normes et spécifications
| Normes/prescriptions | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| CEI 60079-0 2011 | |
| CEI 60079-11 2011 | |
| CEI 60079-7 2006 |
Généralités
| Capacité interne maximale Ci | 2 nF |
|---|---|
| Inductance interne max. Li | 1 µH |
| Courant d’entrée max. Ii | 350 mA (T4 / ≤ 50 °C) |
| 350 mA (T5 / ≤ 50 °C) | |
| 350 mA (T6 / ≤ 50 °C) | |
| Tension d'entrée max. Ui | 30 V |
| Puissance d'entrée max. Pi | 3 W |
| Tension d'isolement à la terre | 500 V AC |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
Classifications
