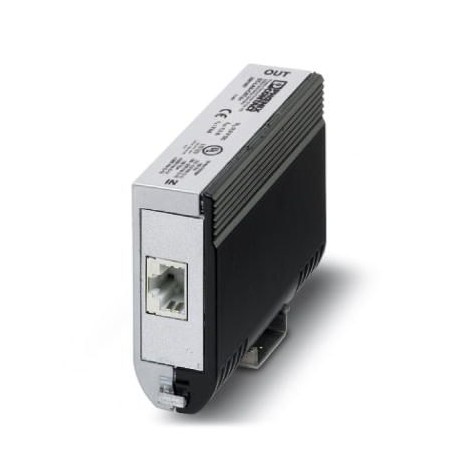

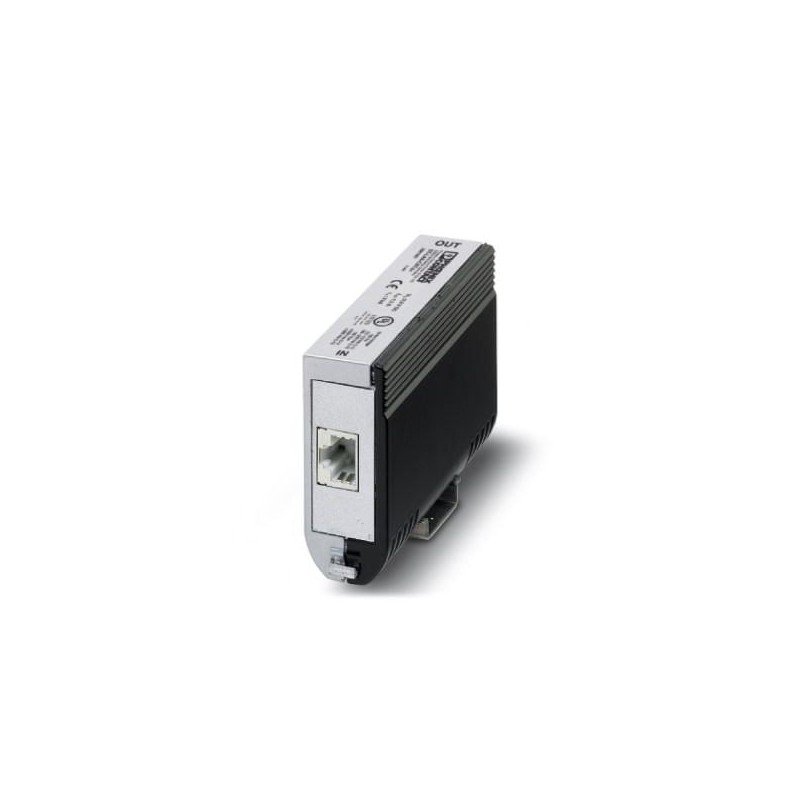

DT-LAN-CAT.6+ 2881007 PHOENIX CONTACT Dispositif de protection antisurtension
DT-LAN-CAT.6+
2881007
PHOENIX_CONTACT
Dispositif de protection antisurtension
Protection contre les surtensions selon la classe EA (CAT6A), pour Gigabit Ethernet (jusqu’à 10 GBit/s), Token Ring, FDDI/CDDI, ISDN, DS1. Convient pour l’alimentation par Ethernet (PoE++ / 4PPoE) « Mode A » et « Mode B ». Connecteur intermédiaire RJ45 avec conducteur de mise à la terre séparé et pied d’emboîtement de mise à la terre pour rail NS 35.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2881007 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 142 (C-4-2017) |
| GTIN | 4046356151900 |
| Poids par pièce (hors emballage) | 0,314 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression |
|---|---|
| Coloris | argent/noir |
| Type de montage | Adaptateurs spécifiques au raccordement et profilé de 35 mm |
| Type | Adaptateur pour montage sur profilé |
| Nombre de pôles | 8 |
| Sens de l'action | Line-Line & Line-Ground/Shield |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension permanente maximale (brins-brins) | ≤ 3,3 V DC (± 60 V DC / UOP+) |
| Courant de référence | ≤ 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 400 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 100 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 2 kA (par paire de signaux) |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant d'impulsion nominal Ian (10/700)µs (fil-fil) | ≤ 40 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-terre) | ≤ 160 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 85 V (PoE) |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 700 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 9 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 700 V |
| Tension résiduelle pour In(fil-fil) | ≤ 15 V |
| ≤ 100 V (PoE) | |
| Niveau de protection Up(fil-fil) | ≤ 9 V (B2 - 1 kV / 25 A) |
| ≤ 100 V (B2 - 1 kV / 25 A - PoE) | |
| ≤ 12 V (C3 - 20 A) | |
| Niveau de protection Up(fil-terre) | ≤ 900 V (B2 - 4 kV / 100 A) |
| ≤ 700 V (C2 - 4 kV / 2 kA) | |
| ≤ 1 kV (C3 - 80 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | ≤ 1 dB (jusqu'à 100 MHz / mesure directe) |
| ≤ 1 dB (jusqu'à 250 MHz / mesure directe) | |
| ≤ 3 dB (jusqu'à 500 MHz / mesure directe) | |
| Diaphonie entre appareils proches | ≥ 35 dB (250 MHz / 100 Ω / Lien) |
| ≥ 45 dB (100 MHz / 100 Ω / Link) | |
| ≥ 27 dB (500 MHz / 100 Ω / Link) | |
| ≥ 39 dB (250 MHz / 100 Ω / mesure directe) | |
| Capacité (fil-fil) | typ. 12 pF (f=1 MHz / VR= 0 V) |
| Capacité (fil-terre) | typ. 2 pF (f=1 MHz / VR= 0 V) |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | B2 - 1 kV / 25 A |
| C3 - 20 A | |
| Résistance aux courants de choc (fil-terre) | B2 - 4 kV/100 A |
| C2 - 4 kV / 2 kA | |
| C3 - 80 A | |
| D1 - 1 kA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
