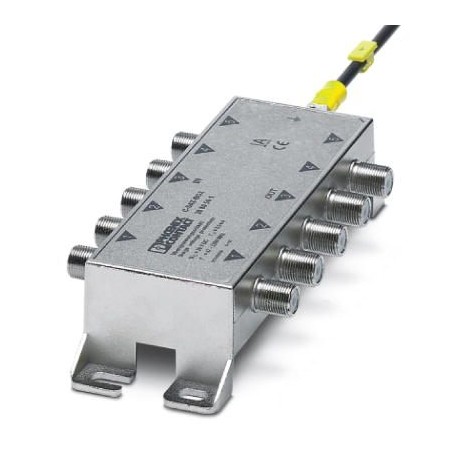

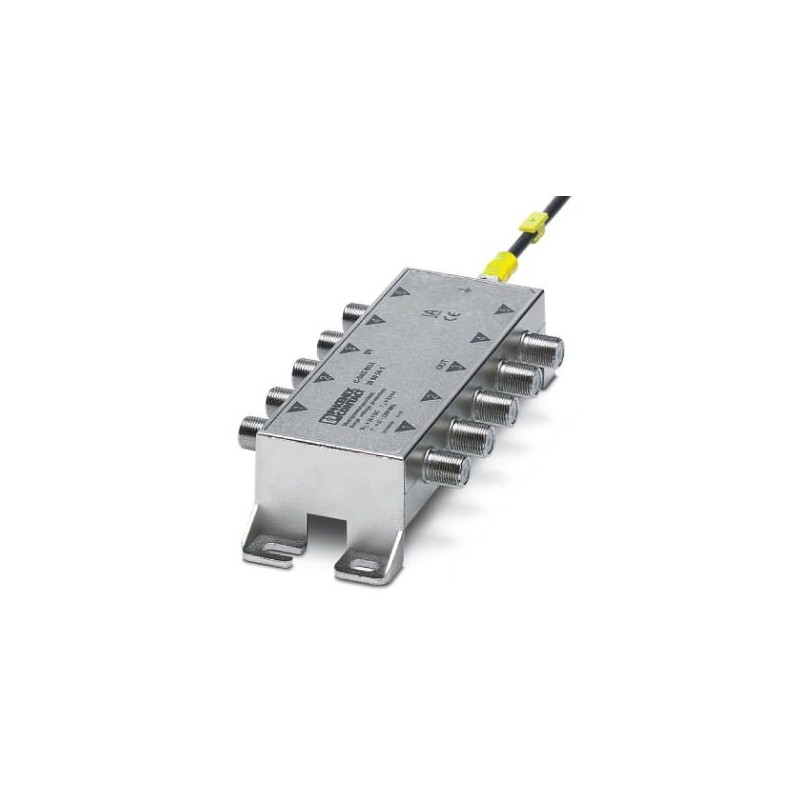

C-SAT-BOX 2880561 PHOENIX CONTACT Dispositif de protection antisurtension
C-SAT-BOX
2880561
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2880561 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 180 (C-4-2017) |
| GTIN | 4046356048941 |
| Poids par pièce (hors emballage) | 0,228 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 4000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP40 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression |
|---|---|
| Coloris | argenté |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| DIN VDE 0110-1 | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | Montage vissé |
| Type | Boîtier montage en saillie |
| Nombre de pôles | 5 |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 14 V DC (vertical) |
| 18 V DC (horizontal) | |
| Tension permanente maximale UC | 20 V DC |
| Courant de référence | 400 mA |
| Courant utile de service ICpour UC | ≤ 2 µA (par canal) |
| Courant résidual IPE | ≤ 2 µA (par canal) |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-blindage) | 2,5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-blindage) | 100 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-blindage) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 80 V |
| Niveau de protection Up(fil-blindage) | ≤ 500 V (C2 - 4 kV / 2 kA) |
| ≤ 120 V (C3 - 100 A) | |
| Temps d'amorçage tA (fil-blindage) | ≤ 1 ns |
| Perte d'insertion aE, asym. | ≤ 1 dB (5 MHz ... 2,2 GHz/75 Ω) |
| ≤ 3 dB (5 MHz ... 2,4 GHz/75 Ω) | |
| Diaphonie entre appareils proches | ≥ 40 dB (5 MHz ... 2,4 GHz/75 Ω) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 75 Ohm | > 2,5 GHz |
| Plage de fréquence | 47 MHz ... 2,5 GHz |
| Inductance en série | typ. 5 µH (f = 10 kHz) |
| Résistance en série | 3,3 Ω ±20 % |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-blindage) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 4 kV / 2 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Résistance aux courants de choc (blindage-terre) | C2 - 10 kA |
| D1 - 5 kA |
Caractéristiques de raccordement
| Type de raccordement | Connecteur F |
|---|---|
| Type de raccordement IN | Connecteur femelle F |
| Type de raccordement OUT | Connecteur femelle F |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2013 | |
| EN 50083-2 CLASS-A |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2880561-C-SAT-BOX | 603 Kbytes |
|
