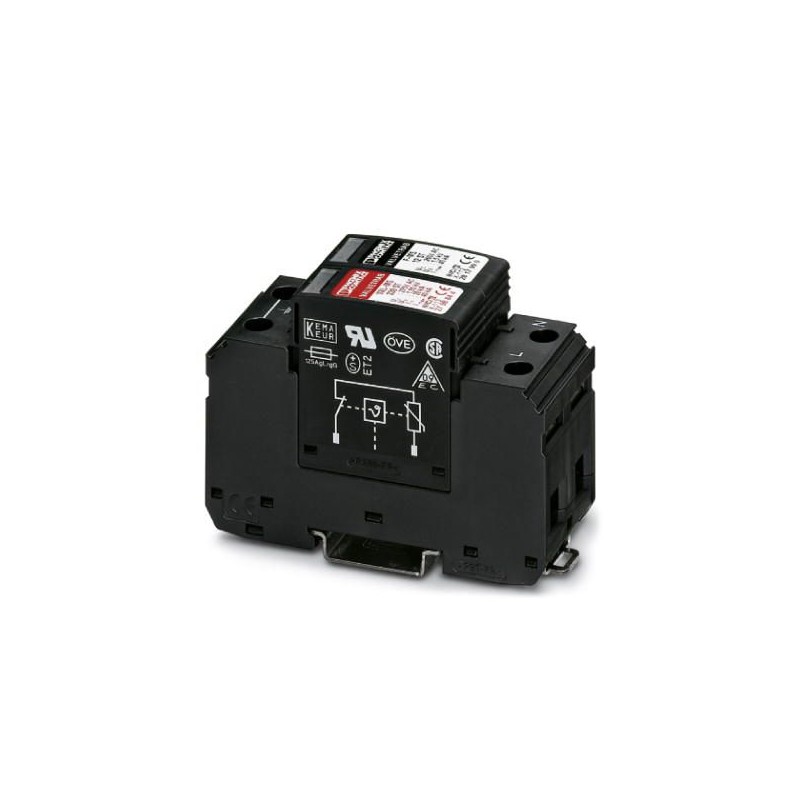

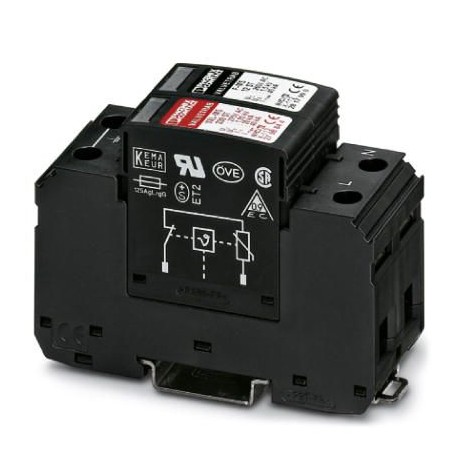

VAL-MS 230/1+1 2804429 PHOENIX CONTACT Parasurtenseur de type 2
VAL-MS 230/1+1
2804429
PHOENIX_CONTACT
Parasurtenseur de type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2804429 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 53 (C-4-2017) |
| GTIN | 4046356317801 |
| Poids par pièce (hors emballage) | 0,244 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-S |
| TT | |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 275 V AC |
| Tension permanente maximale UC(L-PE) | 275 V AC |
| Tension permanente maximale UC(N-PE) | 260 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 120 mVA |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Capacité de suppression du courant de suite Ifi(N-PE) | 100 A |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up(L-N) | ≤ 1,35 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,6 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Tension résiduelle Ures(L-N) | ≤ 1,35 kV (pour In) |
| ≤ 1,1 kV (pour 10 kA) | |
| ≤ 1 kV (à 5 kA) | |
| ≤ 0,9 kV (pour 3 kA) | |
| Tension résiduelle Ures(L-PE) | ≤ 1,6 kV (pour In) |
| ≤ 1,2 kV (pour 10 kA) | |
| ≤ 1 kV (à 5 kA) | |
| ≤ 0,9 kV (pour 3 kA) | |
| Tension résiduelle Ures(N-PE) | ≤ 0,4 kV (pour In) |
| ≤ 0,25 kV (pour 10 kA) | |
| ≤ 0,15 kV (à 5 kA) | |
| ≤ 0,1 kV (pour 3 kA) | |
| Réponse au TOV pour UT(L-N) | 335 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode résistance) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A (gG) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente (MCOV L-N) | 275 V AC |
| Tension permanente maximale MCOV (L-G) | 275 V AC |
| Tension maximale permanente MCOV (N-G) | 260 V AC |
| Tension nominale | 230 V AC |
| Circuits de protection | L-N |
| L-G | |
| N-G | |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 1910 V |
| Tension limite mesurée MLV (L-G) | 2630 V |
| Tension limite mesurée MLV (N-G) | 1370 V |
| Courant nominal de décharge In(L-N) | 20 kA |
| Courant nominal de décharge In(L-G) | 20 kA |
| Courant nominal de décharge In(N-G) | 20 kA |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2804429-VAL-MS 230/1+1 | 128 Kbytes |
|
