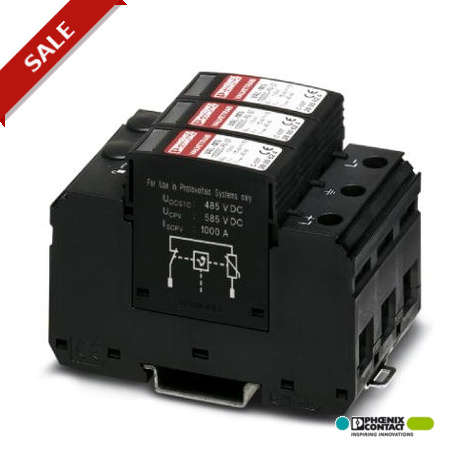

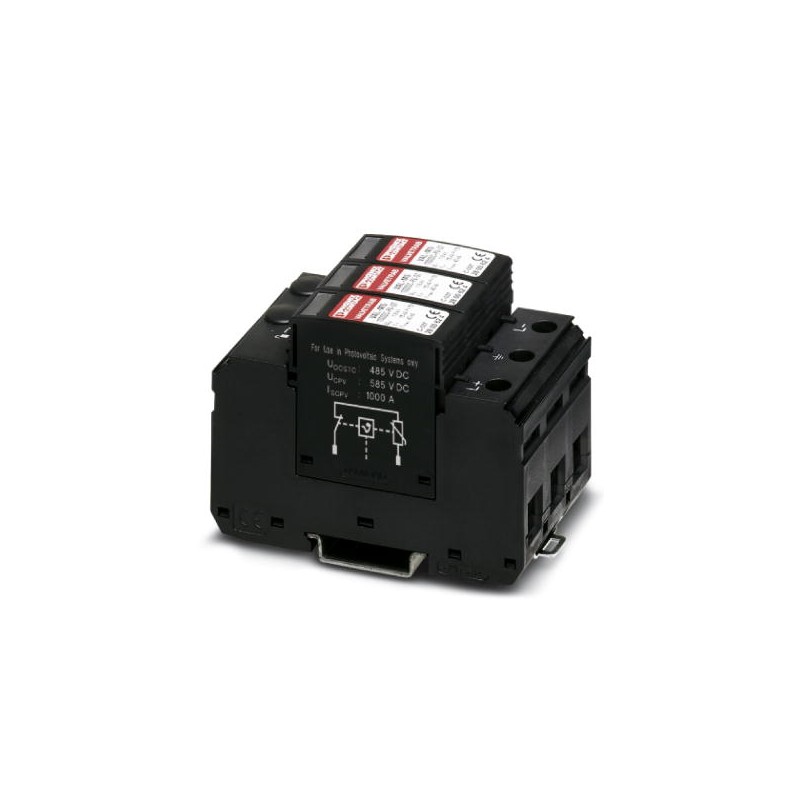

VAL-MS 1000DC-PV/2+V
2800628
PHOENIX_CONTACT
1
Module de protection moyenne pour systèmes bipolaires à tension continue isolés de 1 000 V DC, pour montage sur profilé, élément de base à 3 pôles, trois éléments de protection enfichables avec contrôle de la température, affichage de l'état sur chaque connecteur.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Hauteur | 90 mm |
---|---|
Largeur | 53,4 mm |
Profondeur | 65,5 mm |
Pas | 3 UL |
Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
---|---|
Température ambiante (fonctionnement) | -40 °C ... 80 °C |
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
Humidité de l'air admissible (service) | 5 % ... 95 % |
Choc (fonctionnement) | 60g (Demi Sinus / 11ms / 3x XYZ) |
Vibration (fonctionnement) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Normes/prescriptions | EN 50539-11 2013 |
---|---|
Classe d'essai CEI | PV T2 |
PV T2 | |
Nombre de ports | One |
Type de défaillances SPD | OCM (Type de défaut d'isolation) |
Configuration du raccordement | Configuration Y |
Conception SPD | Type de dispositif limiteur de tension |
Emplacement pour le montage | Espace intérieur |
Accessibilité | Accessible |
Lieu d'installation du dispositif de déconnexion | Interne |
Type de montage | Profilé : 35 mm |
Coloris | noir foncé RAL 9005 |
Matériau du boîtier | PA 6.6-FR |
PBT-FR | |
Degré de pollution | 2 |
Écart avec les parties actives et mises à la terre | 8 mm |
Classe d'inflammabilité selon UL 94 | V-0 |
Type | Module pour profilés enfichables en deux parties |
Message protection antisurtension défectueuse | optique |
Remarque | L'appareil est prévu pour être monté dans un boîtier, à l'abri des contacts fortuits. Respecter un écart minimum de 8 mm sur les côtés et, dans la zone de raccordement, entre les pièces actives et les pièces mises à la terre. |
---|
Tension permanente maximale UCPV | 1170 V DC |
---|---|
Tension de marche à vide UOCSTC | ≤ 970 V DC |
Résistance aux courts-circuits ISCPV | 1000 A |
Courant de service permanent ICPV | < 20 µA |
Courant de charge nominal IL | 80 A |
Courant résidual IPE | ≤ 20 µA DC |
≤ 250 µA AC | |
Consommation de puissance en veille PC | ≤ 25 mVA |
Courant nominal de décharge In(8/20) µs (L+) - (L-) | 15 kA |
Courant nominal de décharge In(8/20) µs (L+) - PE | 15 kA |
Courant nominal de décharge In(8/20) µs (L-) - PE | 15 kA |
Courant de décharge maximal lmax(8/20) µs (L+) - (L-) | 40 kA |
Courant de décharge maximal Imax (8/20) µs (L+) PE | 40 kA |
Courant de décharge maximal Imax (8/20) µs (L-PE) | 40 kA |
Courant de décharge global ITotal(8/20) µs | 40 kA |
Niveau de protection en tension Up(L+) - (L-) | ≤ 3,7 kV |
Niveau de protection Up(L+) - PE | ≤ 3,7 kV |
Niveau de protection Up(L-) - PE | ≤ 3,7 kV |
Tension résiduelle Ures(L+) - (L-) | ≤ 3,7 kV (pour In) |
≤ 3,1 kV (à 5 kA) | |
≤ 3,5 kV (pour 10 kA) | |
≤ 4 kV (à 20 kA) | |
≤ 4,6 kV (à 30 kA) | |
≤ 5 kV (à 40 kA) | |
Tension résiduelle Ures(L+) - PE | ≤ 3,7 kV (pour In) |
≤ 3,1 kV (à 5 kA) | |
≤ 3,5 kV (pour 10 kA) | |
≤ 4 kV (à 20 kA) | |
≤ 4,6 kV (à 30 kA) | |
≤ 5 kV (à 40 kA) | |
Tension résiduelle Ures(L-) - PE | ≤ 3,7 kV (pour In) |
≤ 3,1 kV (à 5 kA) | |
≤ 3,5 kV (pour 10 kA) | |
≤ 4 kV (à 20 kA) | |
≤ 4,6 kV (à 30 kA) | |
≤ 5 kV (à 40 kA) | |
Temps de réponse tA(L+) - (L-) | ≤ 25 ns |
Temps de réponse tA(L+) - PE | ≤ 25 ns |
Temps de réponse tA(L-) -PE | ≤ 25 ns |
Résistance d'isolement Riso | > 5 GΩ (pour 500 V DC) |
Mode de raccordement | Raccordement vissé |
---|---|
Section de conducteur souple min. | 1,5 mm² |
Section de conducteur souple max. | 25 mm² |
Section de conducteur rigide min. | 1,5 mm² |
Section de conducteur rigide max. | 35 mm² |
Section conduct. AWG | 15 ... 2 |
10 ... 2 (UL) | |
Filetage vis | M5 |
Couple de serrage | 4,5 Nm |
30 lbf-in. (UL) | |
Longueur à dénuder | 16 mm |
Mode de raccordement | Blocs de jonction Biconnect |
Section de conducteur souple min. | 1,5 mm² |
Section de conducteur souple max. | 16 mm² |
Filetage vis | M5 |
Type SPD | 4 (for Type 2 photovoltaic applications) |
---|---|
Tension permanente maximale MCOV (L+) - (L-) | 1170 V DC |
Tension permanente maximale MCOV (L+) - G | 1170 V DC |
Tension permanente maximale MCOV (L-) - G | 1170 V DC |
Tension nominale | 970 V AC |
Circuits de protection | (L+) - (L-) |
(L+) - G | |
(L-) - G | |
Système de distribution d'énergie | 1 |
Protection de tension nominale VPR (L+) - (L-) | 2,5 kV |
Protection de tension nominale VPR (L+) - G | 2,5 kV |
Protection de tension nominale VPR (L-) -G | 2,5 kV |
Courant nominal de décharge In(L+) - (L-) | 10 kA |
Courant de décharge nominal In(L+) - G | 10 kA |
Courant nominal de décharge In(L-) - G | 10 kA |
